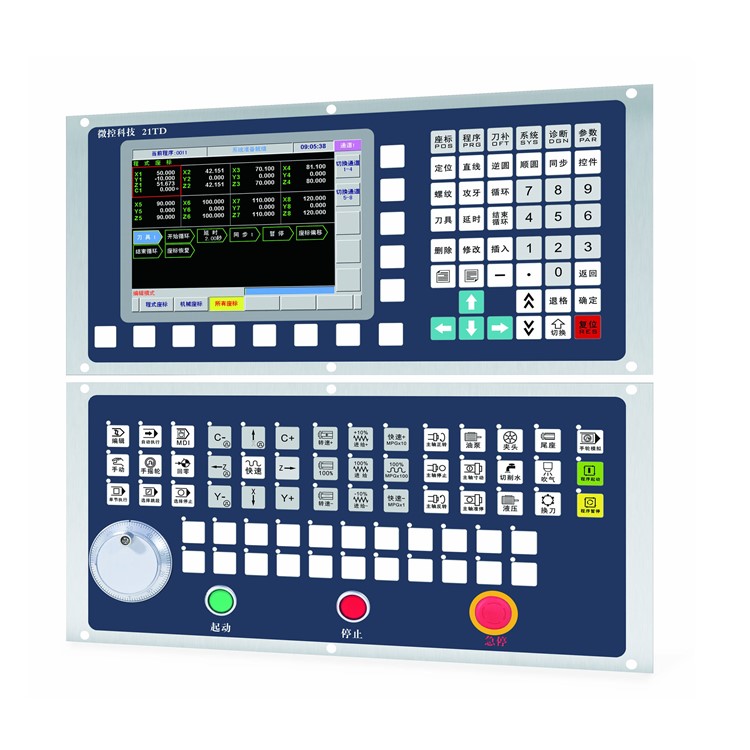

多通道數控系統21TC
凸輪機數控系統
多通道數控系統21TC系列是佛山微控工業自動化科技有限公司全新推出的高端數控系統。針對多工位組合機床、專用機床、走心機、車銑復合中心等多種機型。采用全新的硬件平臺，搭載第三代高速高精算法，系統響應更快，加工效果更好，效率更高。并根據用戶應用場景，重新設計“以用戶為中心” 的操作菜單，優化用戶體驗，有效提高操作效率。
-
多通道數控系統系列是佛山微控工業自動化科技有限公司全新推出的高端數控系統。針對多工位組合機床、專用機床、走心機、車銑復合中心等多種機型。采用全新的硬件平臺，搭載第三代高速高精算法，系統響應更快，加工效果更好，效率更高。并根據用戶應用場景，重新設計“以用戶為中心” 的操作菜單，優化用戶體驗，有效提高操作效率。
非標機設備改造常選用多通道數控系統，國產數控系統廠家。
21TC-M2系列8英寸顯示屏，最多可定制8通道，28軸，可以滿足不同機型的適配需求。
適用機型：專用機床、多工位組合機床、車銑復合中心、加工中心、車削中心、走心機等多種機型。
● 全新硬件平臺，搭載高性能CPU，系統速度更快;
● 聚焦用戶體驗，全新設計軟菜單交互邏輯，操作更便捷;
● 升級文件管理和程序編輯功能，可快速預覽文件、校驗軌跡、提高操作效率;
● 高速高精算法升級為第3代，兼顧加工精度和效率;
● 內置加工精度等級，可根據加工產品要求自行調用;
● 自帶高級診斷，提高機床加工性能;
● 假想軸、同步軸等高級控制功能;
● 提供斷點、斷電管理功能，可快速恢復被中斷的加工程序;
● 提供開放式PLC功能，提供標準PLC程序，功能齊全，穩定可靠;
● 支持負載率檢測、扭矩限制功能，實現過載保護功能;
● 支持多通道擴展、實現多工位控制和桁架機械手等功能;
● 支持串口通訊，開放機床運行數據，助力智能制造。
TAP:東莞多通道數控系統 廣州多通道數控系統 佛山多通道數控系統 浙江多通道數控系統 福建多通道數控系統
-
多通道數控系統21TC的技術參數：多通道數控系統是什么？
功
能21TC(脈沖型)
21TC-M2(總線型)
控制軸數限制
5
28
通道數限制
2
8
通道內軸數限制
5
8
模擬量電壓口
2
3
脈沖伺服主軸個數
1
2
總線伺服主軸個數
-
取決于系統軸數
編碼器輸入口
1
2
軸類型
直線軸
旋轉軸
同步軸
支持
Cs
軸控制支持
插補周期
1.024ms
1ms
最小指令值
0.001mm
0.001mm～0.000001mm
最大指令值
±999999.999mm
±999999.999mm
～
±999.999999mm
最大快速速度
無限制
快速倍率: F0, 25, 50, 100%最大進給速度
無限制
進給倍率：0%～150%電子齒輪比
1～4294967296
定位
G00
插補功能
直線插補
G01圓弧插補
G02/G02 (支持螺旋線插補機能)極坐標插補
G12.1/G13.1 (加工特殊端面產品)圓柱插補
G7.1螺紋功能
G32（單刀螺紋，支持連續不同導程螺紋平滑相接，8字油槽等功能）
G32.1 (數字螺紋)
G32.2
/G32.3 (圓弧螺紋)G34
(變螺距螺紋)G92
(螺紋循環,直、錐螺紋，公、英制，單頭、多頭螺紋、任意螺紋切入角)
G76
(螺紋復合循環)攻絲功能
G84
(端面剛性攻絲循環)G88
(外圓剛性攻絲循環)支持編碼器跟隨攻絲，插補同步攻絲
坐標系功能
平面選擇
G17～G19極坐標編程
G15～G16局部坐標系
G52機床坐標系
G53工件坐標系
G54～G59附加坐標系
G54P1～P99坐標系旋轉
G68.1～G69.1參考點功能
自動返回機械零點
G28自動返回參考點(第2，3，4) G30
簡化編程
單一固定循環
復合固定循環
鉆孔固定循環
攻絲固定循環
倒角(,C)和倒圓編程(,R)
直線角度編程(,A)
信號跳轉機能
G31 (進給運行中遇到外部信號跳轉)
G160
(扭矩限制跳過)用戶宏程序
支持B類宏程序;自定義用戶宏程序調用;宏變量中文界面化
刀具功能
刀補偏置數量：64
刀具數量:無限制(由機床刀架/塔決定)
刀尖半徑補償、刀具磨損補償
支持程序修調刀補數據
對刀功能:絕對對刀、相對對刀、刀補值修調、整體偏移等
主軸功能
擋位控制(S1～S4);模擬量控制
主軸倍率0%～150%；模擬電壓0～10V
伺服主軸
(主軸定位、速度/位置模式切換)多主軸控制:
M03
M04 M05M103
M104 M105M203
M204 M205...
輔助功能
支持任意位數M代碼,可自定義M代碼功能
高速高精功能
多段預讀，支持多種加減速曲線類型選擇
速度平滑處理
螺距誤差補償功(各軸216點)
反向間隙補償
PLC功能
開放式PLC，梯形顯示與實時監控，支持多個PLC
脈沖型
48個輸入 30個輸出總線型
64個輸入 46個輸出(可擴展至1024/1024個點)擴展輸出口控制
M20,
M21 (擴展輸出口電平輸出方式或脈沖輸出方式)重復自動上料
M35,
M34(適用于自動上下料的功能，檢測和重復連續上料)手動運行
手動多軸進給、回零、單步進給、手輪進給
手動輔助功能操作
安全防護機能
正、負方向硬限位
第一、第二、第三正負方向軟限位
緊急停止
用戶自定義報警(16路)
權限密碼管理
使用期權限功能(可任意次設定和解除，無需到現場處理)
調試機能
單段運行
機床鎖
手輪試運行(支持手輪回退)
圖形功能
加工軌跡顯示功能
加工形狀快速預覽功能
C刀補軌跡預覽功能
圖形縮放功能，圖形平移、旋轉功能
功
能21TC(脈沖型)
21TC-M2(總線型)
顯示編輯
進給速度
模態信息
加工時間
工件計數
...
進給速度
模態信息
加工時間
工件計數
...
各軸電機負載率顯示
各軸電機轉速顯示
256M大容量程序存儲器
存儲程序個數800個
支持程序插入，修改，刪除，復制，具備漢字注解輸入功能
電源供電
單相AC220V±10%，50HZ±1%
驅動器接口
方式一:“脈沖+方向”
方式二:“AB正交”方式三:“MⅡ總線協議”
通訊
RS232串口通訊
-
凸輪走心機數控系統優點：①不用再更換凸輪 隨意調換產品，大大縮短調試時間，降低調試成本。②不用再雇用熟練調機師傅，數控表格式編程，學習簡單上手快。③不用再擔心生產出來的品質精度夠不夠，機械機構更簡單，減少了傳動機構，精度更高！
