磨床數控系統系列是佛山微控數控全新推出的高端數控系統。采用全新的硬件平臺，搭載第2代高速高精算法，系統響應更快，加工效果更好，效率更高。并根據用戶應用場景，重新設計“以用戶為中心” 的操作菜單，優化用戶體驗，有效提高操作效率。8英寸顯示屏，最多可定制8通道，28軸，可以滿足不同機型的適配需求。適用機型：外圓磨、工具磨、凸輪磨、工具磨、鋸片磨。

工具磨-測量儀

鋸片磨齒機

外圓磨床

6TD磨床數控系統功能特征

控制軸數：5進給軸，2個模擬主軸;

聯動軸數：3軸

8 英寸寬屏 LCD，分辨率為800×480

采用32 位高性能CPU 和超大規?？删幊唐骷﨔PGA

56M用戶儲存空間

實時全方位自診斷功能，實時顯示系統各種狀態

每分鐘進給、每轉進給

公制、英制輸入方式

機床回參考點

快速倍率：F0、25%、50%、100%共四級實時修調

進給倍率：0～150%共十六級實時修調

1路主軸編碼器反饋，主軸編碼器線數可設定(100p/r～5000p/r)

編碼器與主軸的傳動比：(1～255):(1～255)

主軸轉速：可由S代碼或PLC信號給定，轉速范圍 0r/min～9999r/min

主軸倍率：50%～120%共8級實時修調

插補方式：直線插補、圓弧插補(支持三點圓弧插補)、柔性攻絲

自動倒角功能

主軸恒線速度控制

ISO 代碼，支持語句式宏代碼編程，支持相對坐標、絕對坐標和混合坐標編程

程序調用：支持帶參數的宏程序調用，4 級子程序嵌套

具有旋轉、縮放、極坐標，固定循環和多種銑槽復合循環功

各軸獨立反向間隙補償

螺距誤差補償：補償點數、補償間隔、補償原點可設定

刀具半徑補償、刀具長度補償、刀具磨損補償、刀具壽命管理

刀偏執行方式：修改坐標方式、刀具移動方式

各軸最大速度、加減速獨立設置

緊急停止、硬件行程限位、軟件行程檢查

中英文頁面切換

顯示實時時間、加工件數、加工時間等信息

各種插補指令功能及M、S、T功能等

數據備份與恢復、升級功能

6TD磨床數控系統特別優勢：

速度優勢

最高快速移動速度可達60m/min

最高切削速度可達30m/min

切削進給：前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型

快速移動：前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型

加減速的起始速度、終止速度和加減速時間由參數設定

系統具有前瞻功能，最多可預讀15 段NC 程序，使小線段插補高速平滑，適于零件加工

精度優勢

絲杠螺距補償、記憶型螺距誤差補償，最大程度提高機加工精度

1ms高速插補，控制精度 1μm、0.1μm 可選，顯著提高了零件加工的效率、精度和表面質量。

接口優勢

用戶可自行編輯I/0邏輯控制，36輸入/36輸出，輸入信號可實現高低電平在線切換

PLC程序通信下載

USB 可移動U盤拷貝接口，可實現U盤DNC功能、實現外接海量存儲器、可實現系統升級、參數、梯圖拷貝/還原

RS232：零件程序、參數等文件雙向傳輸，支持PLC程序、系統軟件串口升級

可配外掛手輪或面板式手輪

主軸變頻控制，進給軸脈沖控制

操作優勢

全屏幕編輯系統，在線修改刀補、參數等操作

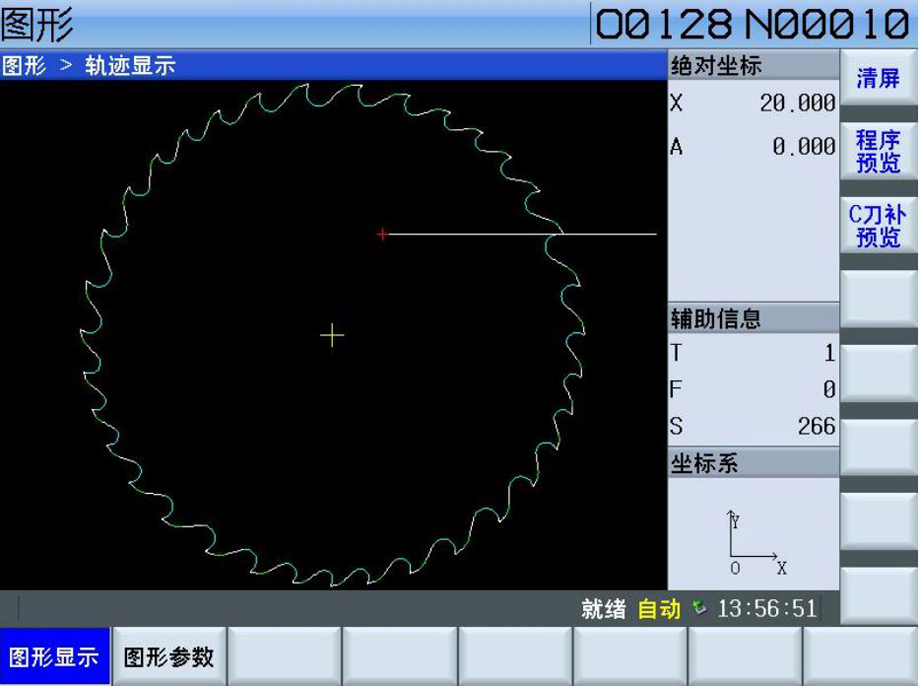

二維刀具軌跡顯示，且圖形可任意放大、縮小、平移，圖形坐標系方向可更改

可實現多級密碼保護，如程序、參數、梯圖保護，方便現場管理

兼容國內外主流數控系統指令代碼

主軸、進給、快速速度實時修調

任意程序段開始加工，任意刀具號開始加工

加工過程中，單段與連續隨意切換

支持手輪試切功能

支持自動對刀功能

支持程序/程序段/字檢索、修改、刪除、復制、粘貼

可查看報警記錄，方便查找程序錯誤或機床故障

支持幫助功能，可查看代碼意思和操作指引

支持在線編輯PLC

支持多PLC程序(最多20個)，當前運行的PLC程序可選擇

中英文界面切換

用戶自定義I/O

基本功能
