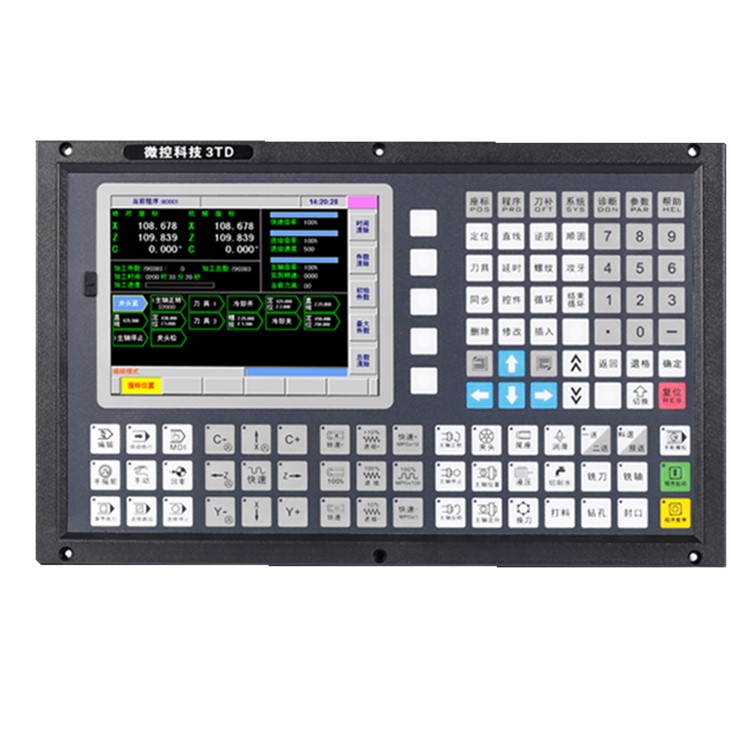

3TD旋壓機數控系統
非標機控制系統
3TD旋壓機數控系統為佛山微控工業自動化科技有限公司自主研發的專用型數控系統,專門為旋壓機而研發的專機數控系統。 本系統采用32 位高性能CPU 和超大規??删幊唐骷﨔PGA,實時控制和硬件插補技術保證了系統μm級精度下的高效率,可編輯的PLC 使邏輯控制功能更加靈活強大.
-
3TD旋壓機數控系統型號介紹:
3TD旋壓機數控系統為佛山微控工業自動化科技有限公司自主研發的專用型數控系統,專門為旋壓機而研發的專機數控系統。 本系統采用32 位高性能CPU 和超大規??删幊唐骷﨔PGA,實時控制和硬件插補技術保證了系統μm級精度下的高效率,可編輯的PLC 使邏輯控制功能更加靈活強大.3TD系統可控制5個進給軸、2個模擬主軸,1ms 高速插補,0.1μm 控制精度,顯著提高了零件加工的效率、精度和表面質量。我們根據旋壓機加工的特殊工藝重新設計軟件,使數控車床廠家更加方便、快捷的編程,使圓弧的過渡更加平滑。
3TD旋壓機數控系統特別優勢:
速度優勢
最高快速移動速度可達60m/min
最高切削速度可達30m/min
切削進給:前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型
快速移動:前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型
加減速的起始速度、終止速度和加減速時間由參數設定
系統具有前瞻功能,最多可預讀15 段NC 程序,使小線段插補高速平滑,適于零件加工
精度優勢
絲杠螺距補償、記憶型螺距誤差補償,最大程度提高機加工精度
1ms高速插補,控制精度 1μm、0.1μm 可選,顯著提高了零件加工的效率、精度和表面質量。
接口優勢
用戶可自行編輯I/0邏輯控制,36輸入/36輸出,輸入信號可實現高低電平在線切換
PLC程序通信下載
USB 可移動U盤拷貝接口,可實現U盤DNC功能、實現外接海量存儲器、可實現系統升級、參數、梯圖拷貝/還原
RS232:零件程序、參數等文件雙向傳輸,支持PLC程序、系統軟件串口升級
可配外掛手輪或面板式手輪
主軸變頻控制,進給軸脈沖控制
操作優勢
全屏幕編輯系統,在線修改刀補、參數等操作
支持手輪教導編程
實時顯示編程刀具軌跡圖形,圖形根據編程自動縮放
一鍵順序回零和各軸單獨回零可選擇
一鍵回料位功能
可實現多級密碼保護,如程序、參數、梯圖保護,方便現場管理
兼容國內外主流數控系統指令代碼
主軸速度實時修調
任意程序段開始加工,任意刀具號開始加工
單步加,單步減功能
加工過程中,單步與連續隨意切換
支持程序/程序段/字檢索、修改、刪除、復制、粘貼
可查看報警記錄,方便查找程序錯誤或機床故障
支持幫助功能,可查看代碼意思和操作指引
支持在線編輯PLC
支持多PLC程序(最多20個),當前運行的PLC程序可選擇
中英文界面切換
用戶定義I/O
-
控制聯動軸數 X、Y、Z、A軸聯動
最小移動單位 0.001mm
最大指令值 ±99999.999mm
配套電機 伺服絕對值(17位或23位)
快速移動速度 伺服30000mm/min.
快速移動倍率 25%、50%、75%、100%共4級
進給速度范圍 5~30000mm/min
進給速度倍率 0~150%共16級
每分鐘進給/每轉進給 有
恒線速控制 有
宏程序功能 有
插補方式 直線、圓弧、螺紋、循環等
單一/復合循環 有
螺紋切削 直螺紋、錐螺紋、多頭螺紋、螺紋旋進、螺紋退尾、螺紋趕刀
單程序段 有
任意段啟動 有
子程序調用 有
直徑/半徑編程 有
圓弧半徑R指定 有
自動軌跡模擬 有
M功能定點定時輸出 有
手輪 選配(帶軸選標準手輪)、手輪試切
刀具補償 刀具長度補償:32組;刀尖半徑補償:(C型)
反向間隙 有
主軸功能 檔位控制、雙模擬量控制(0~10V)
電子齒輪 1~127:1~127
電機方向 用參數調整
旋轉軸 可設定任意軸和旋轉范圍
限位 軟限位、硬限位
返回參考點 粗定位、精定位
刀具偏置 32個
對刀方式 實測方式、修調方式
坐標修調 有
自診斷功能 有
手動/自動 可自由切換
輸入/輸出口 輸入48個,經光電隔離。輸出30個,可直接驅動24V直流繼電器。
每個輸出口均帶有自恢復熔絲,由于誤接線而損壞接口電路的情況可以避免。
輔助功能 點動、手動、MDI、自動方式、控制主軸正轉、反轉、停止、冷卻啟停、定時潤滑、夾緊/松開、尾座進退、三色燈。
顯示界面 8英寸LED屏,分辨率為800×600像素,全中文菜單帶操作提示,報警提示參數說明,幫助信息。
開機畫面 用戶可重設計
報警信息 系統報警、MST報警、程序報警
程序容量 240MB電子盤
程序編程 相對/絕對混合編程全屏自由編輯
通訊功能 有

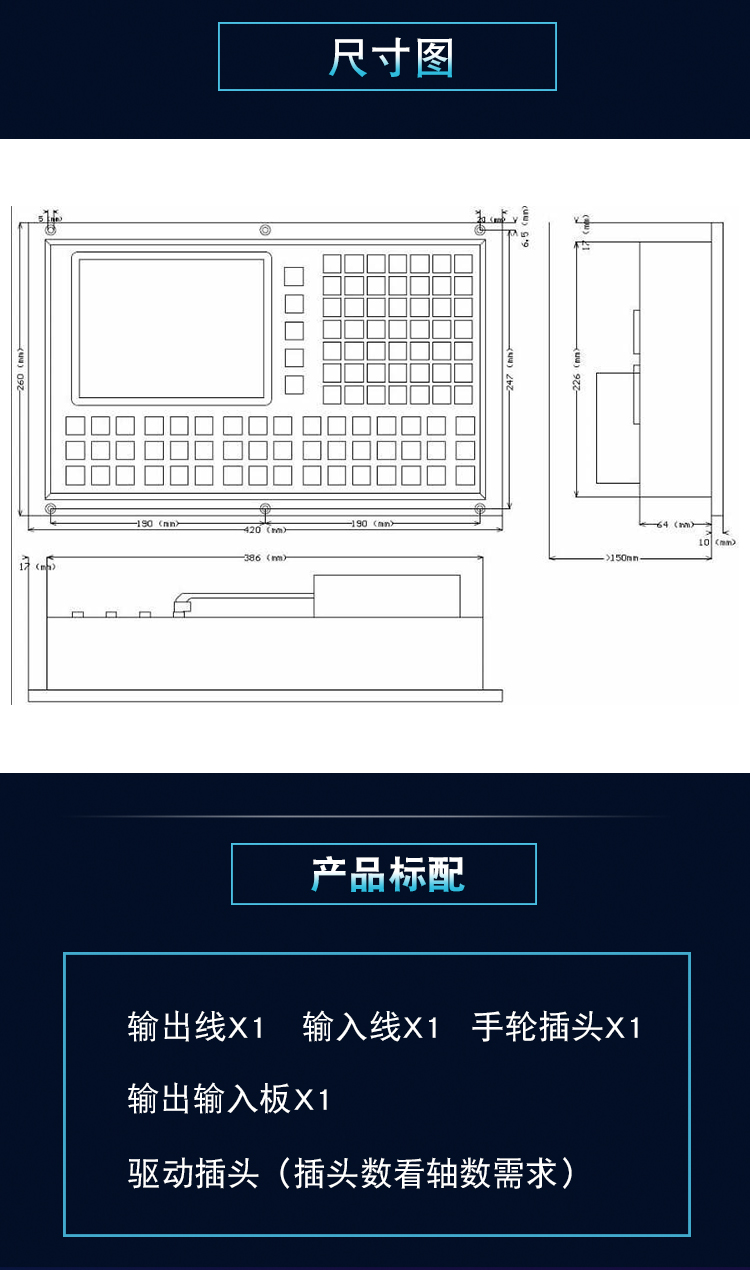

結構安裝形式 分體嵌入安裝
