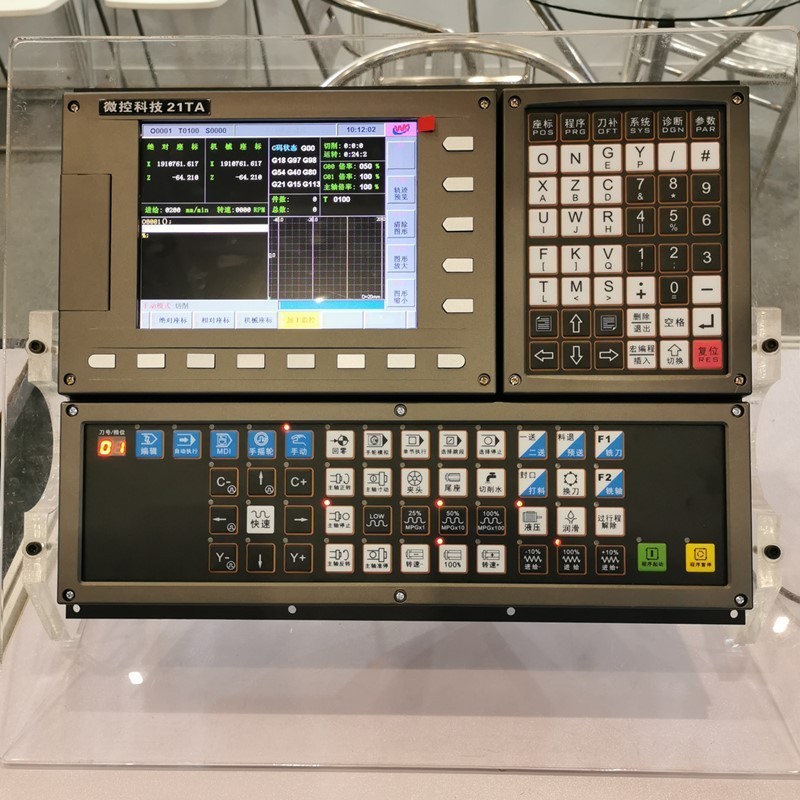

總線數控系統630TA
總線數控系統
630TA是微控數控針對市場用戶需求,全新推出的經濟型車床數控系統。采用32位高速CPU、超大規??删幊碳尚酒瑯?gòu)成控制核心,μm級精度控制,800x600點陣TFT真彩液晶顯示,中文操作界面,操作簡單直觀。具有U盤管理功能,便于參數和程序的導入導出,以及系統軟件升級。系統可配置2500線交流伺服驅動器或三相混合式步進驅動器。通過編程可以實現快速定位、直線插補、圓弧插補、螺紋循環、攻絲循環、深孔鉆循環、跳轉循環加工、復合循環加工、變頻主軸控制/伺服主軸控制、電動刀架/排刀刀架、擴展輸入輸出口控制等功能,同時具備手輪試運行校驗程序、用戶B類宏程序等高端功能,極高的性價比。
-
總線數控系統630TA的概述:數控車床常用的總線數控系統?
功能特征
控制軸數:5進給軸,兩個模擬主軸;
聯動軸數:5軸;
適配伺服主軸可實現主軸連續定位、剛性攻絲、剛性螺紋加工
8英寸寬屏 LCD,分辨率為800×600
用32 位高性能CPU 和超大規模可編程器件FPGA
56M用戶儲存空間
實時全方位自診斷功能,實時顯示系統各種狀態
每分鐘進給、每轉進給
公制、英制輸入方式
總線數控系統廠家 總線數控系統價格 總線數控系統品牌
機床回參考點
快速倍率:F0、25%、50%、100%共四級實時修調
進給倍率:0~150%共十六級實時修調
1路主軸編碼器反饋,主軸編碼器線數可設定(100p/r~5000p/r)
編碼器與主軸的傳動比:(1~255):(1~255)
主軸轉速:可由S代碼或PLC信號給定,轉速范圍 0r/min~9999r/min
主軸倍率:50%~120%共8級實時修調
主軸恒線速控制
插補方式:直線插補、圓弧插補(支持三點圓弧插補)、螺紋插補、剛性攻絲
自動倒角功能
ISO 代碼,支持語句式宏代碼編程,支持相對坐標、絕對坐標和混合坐標編程
程序調用:支持帶參數的宏程序調用,4 級子程序嵌套
各軸獨立反向間隙補償、記憶型螺距誤差補償* 刀具長度補償
刀尖半徑補償(C型)、刀具磨損補償、刀具壽命管理
對刀方式:定點對刀、試切對刀、回參考點對刀、自動對刀
刀偏執行方式:修改坐標方式、刀具移動方式
各軸最大速度、加減速獨立設置
主軸恒線速控制
螺紋功能
柔性攻絲/剛性攻絲
緊急停止、硬件行程限位、軟件行程檢查
中英文頁面切換
顯示實時時間、加工件數、加工時間等信息
各種插補指令功能及M、S、T功能等
數據備份與恢復、升級功能
總線數控系統630TA速度優勢
最高快速移動速度可達60m/min
最高切削速度可達30m/min
切削進給:前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型
快速移動:前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型
螺紋切削:直線式、指數式可選
加減速的起始速度、終止速度和加減速時間由參數設定
程序預處理,可實現程序段之間平滑無縫連接;程序段之間可選擇平滑過渡
精度優勢
絲杠螺距補償、記憶型螺距誤差補償,最大程度提高機加工精度
1ms高速插補,控制精度 1μm、0.1μm 可選,顯著提高了零件加工的效率、精度和表面質量。
接口優勢
用戶可自行編輯I/0邏輯控制,36輸入/36輸出,輸入信號可實現高低電平在線切換
PLC程序通信下載
USB 可移動U盤拷貝接口,可實現U盤DNC功能、實現外接海量存儲器、可實現系統升級、參數、梯圖拷貝/還原
RS232:零件程序、參數等文件雙向傳輸,支持PLC程序、系統軟件串口升級
可配外掛手輪或面板式手輪
主軸變頻控制,進給軸脈沖控制
操作優勢
全屏幕編輯系統,在線修改刀補、參數等操作
二維刀具軌跡顯示,且圖形可任意放大、縮小、平移,圖形坐標系方向可更改
可實現多級密碼保護,如程序、參數、梯圖保護,方便現場管理
兼容國內外主流數控系統指令代碼
主軸、進給、快速速度實時修調
任意程序段開始加工,任意刀具號開始加工
加工過程中,單段與連續隨意切換
支持手輪試切功能
支持程序/程序段/字檢索、修改、刪除、復制、粘貼
可查看報警記錄,方便查找程序錯誤或機床故障
支持幫助功能,可查看代碼意思和操作指引
支持在線編輯PLC
支持多PLC程序(最多20個),當前運行的PLC程序可選擇
中英文界面切換
用戶自定義I/O
-
總線數控系統630TA的技術參數:什么是總線數控系統?
功 能
描 述
規 格 指 標
控制軸
控制軸數
3軸,2軸(由用戶訂購時指定)
聯動軸數
3軸,2軸
輸入指令
最小設定單位
X:0.001mm Z:0.001mm A:0.001mm
最小移動單位
0.001mm
最大指令值
±99999.999mm
進給
最大移動速度
60000mm/min
螺紋導程
0.0001mm~500.000mm
自動加減速
直線,前加減速
進給速度倍率
0~150%
快速速度倍率
Fo~100%,F(xiàn)o由參數設定
手動
手動連續進給
X,Y,Z,A;手動進給速度按鍵設定
返回機床零點
三種回零:方式B(Z脈沖中斷方式),方式C(回零定位開關),方式A(浮動零點)
返回程序零點
快速回加工起始點
單步增量進給
進給當量0.001mm,0.01mm,0.1mm,1mm
手輪進給
倍率:x1,x10,x100;軸選:X,Z,Y;按鍵或外部輸入口選控倍率和軸選
插補
定位,插補功能
直線、圓弧、螺紋循環、攻絲循環、鉆孔循環、外圓、端面復合循環等功能
存儲及編輯
程序存儲容量
大容量,2M字節
存儲程序個數
480個
程序編輯
插入,修改,刪除,復制
參數存儲
參數恢復,備份,恢復出廠值,參數U盤導入導出
顯示
液晶顯示
8.4英寸,TFT真彩顯示
位置,程序,刀補,報警,診斷,參數,設置,U盤
顯示內容豐富,直觀
U盤功能
程序?qū)雽?dǎo)出
有
參數導入導出
有
系統U盤升級
有
M,S,T機能
輸入口
32路開關量(NPN),光電隔離輸入
輸出口
32路開關量(NPN)
主軸功能
變頻器模擬量控制或S1~S4檔位控制;主軸模擬量輸出倍率可調0~150%;
刀具功能
刀位號:T01~T08,刀補號:01~16;電動刀架,排刀刀架或?qū)S玫都?;運行中修整刀補值;程序控制動態刀補補償。
輔助T功能
有,特定T代碼執行特定子程序
輔助M功能
有,特定M代碼執行特定子程序
MDI方式
快捷MDI方式
在位置界面(絕對坐標或相對坐標)下直接輸入要執行的程序段,推薦用戶使用此模式。
傳統MDI輸入方式
進入MDI輸入界面,按字段輸入
補償機能
補償功能
刀具補償、反向間隙補償、絲杠螺距誤差補償
固定循環功能
G90
外圓,內圓車削循環(圓柱面,圓錐面)
G94
端面車削循環(平面,錐面)
G75
切槽或割斷循環
G74
端面鉆孔循環
G73
封閉切削循環
G72
端面粗車循環
G71
外圓/內圓粗車循環
G70
精加工循環
G77
端面深孔加工循環
螺紋功能
G92
螺紋循環(直、錐螺紋,公、英制,單頭、多頭螺紋、任意螺紋切入角)
G79/G78/G69
雙軸插補攻絲
G76
螺紋復合循環
G32
單刀螺紋功能
,,
G33
剛性攻絲循環
G34
變螺距螺紋功能
G35
端面螺紋功能
倒角功能
G01 I/K/R
45度角或圓弧角
信號跳轉機能
G31
進給運行中遇信號跳轉
段平滑過渡
G61,G64
程序段自動速度過渡功能,過渡曲線自動動態調整
無限、有限循環功能
M92
程序或部分程序段進行無限次循環加工或有限次循環加工
程序條件跳轉機能
M91
根據外部條件信號,跳轉到程序的不同指令流程執行。
擴展輸出口控制
M20,M21,M22
擴展輸出口電平輸出方式或脈沖輸出方式控制
外部條件等待機能
M01
等待外部有效信號輸入,超時報警
輸出自動重復控制功能
M35
適用于自動上下料的功能,檢測上料狀態,重復連續上料
旋轉軸控制
M26,M27,M28
進行旋轉速度和方向設定,用于旋轉停止后快速定位分度
其他功能
卡盤功能
內卡、外卡,腳踏開關輸入和按鍵操作
潤滑功能
持續潤滑、間歇潤滑
計時功能
開機加工計時
計件功能
單次開機計件和累計加工計件
三位開關功能
有
運行、暫停、報警狀態指示燈功能
有
外部開關信號啟動、暫停程序運行
有
診斷顯示
輸入口狀態
有
輸出口狀態顯示和控制
有,在診斷界面中可對輸出口進行開關控制
軸移動脈沖數
有
主軸編碼器線數
有
主軸模擬量電壓
有
輸入口接線和端口定義
有
輸出口接線和端口定義
有
安全機能
正、負方向硬件限位
有
正、負方向軟件限位
有
緊急停止
有
用戶自定義報警
有,兩路自定義報警輸入
調試機能
單段運行
機床鎖功能
手輪試運行功能
有
高級功能
手輪試運行調試功能
有,通過搖手輪控制自動運行速度,以校驗程序
用戶宏程序
有,B類宏程序
驅動器接口
交流伺服或三相混合驅動器
控制方式-:“方向+脈沖”
控制方式二:“雙脈沖模式”
