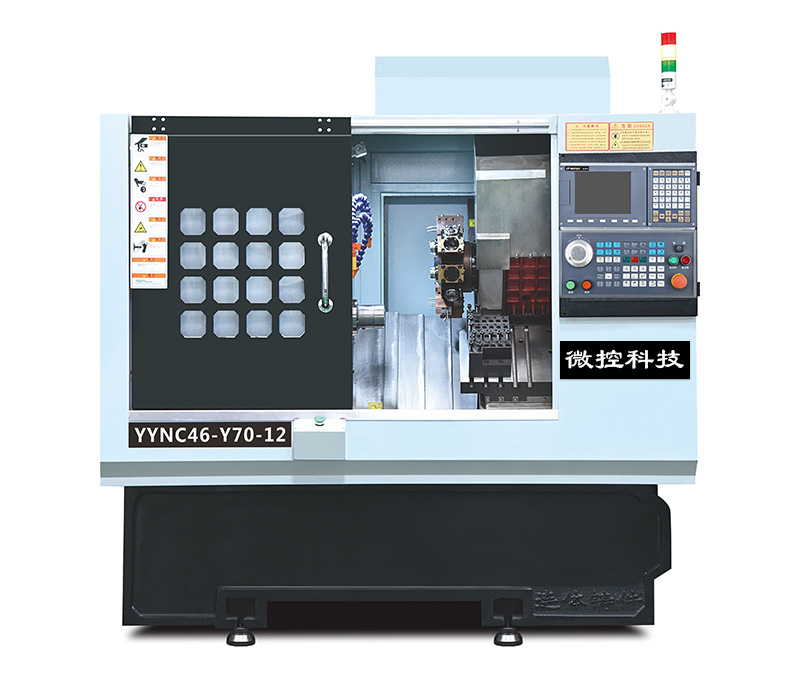

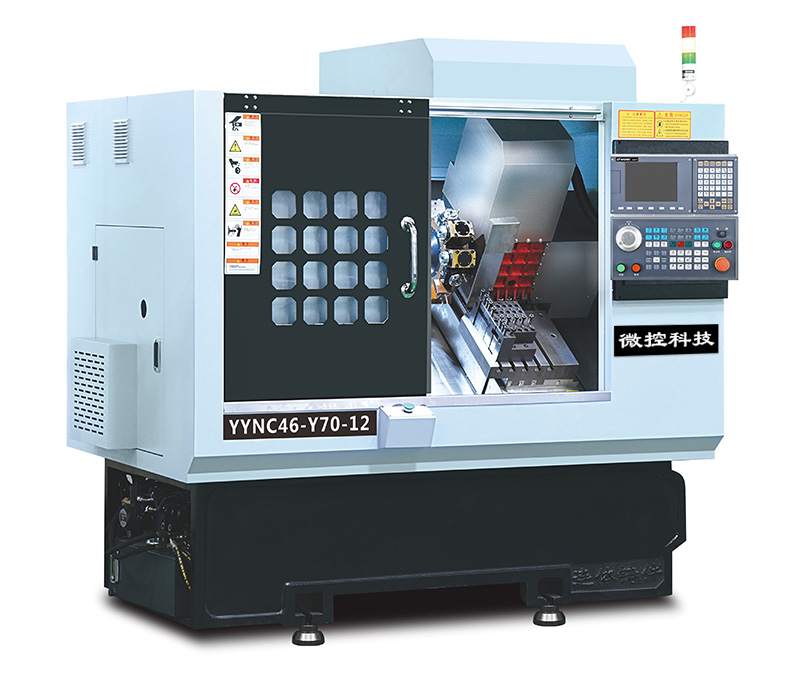

車銑復合數控車床
數控車床
佛山微控科技斜床身車銑復合數控車床操作靈活、排屑方便,標準型設計適合連續切削、快速加工。適用于大工件、高精度、高剛性及高光表面加工要求。45°斜床身設計,可保持長久的高精度和優等的表面光潔度,大拖板和刀架斜置,機床操作和排屑方便。
-
車銑復合數控車床(動力刀塔)機床結構特點
1、操作靈活、排屑方便,標準型設計適合連續切削、快速加工。適用于大工件、高精度、高剛性及高光表面加工要求。45°斜床身設計,可保持長久的高精度和優等的表面光潔度,大拖板和刀架斜置,機床操作和排屑方便。
2、高速、高光型主軸設計主軸采用日本進口精密級軸承,迷宮式防水設計和散熱片式主軸箱設計,達到最佳的防水防塵效果。引用高科技潤滑技術及獨特套筒。結構主軸展現最佳穩定 性,確保最大軸向剛性,徑向剛性及加工精度。采用主軸變頻或伺服電機方案,實現大范圍自動無級調速。
3、高精度、高速度、高剛性的滾珠絲桿、直線導軌X軸、Z軸配套臺灣原裝進口滾珠絲桿、直線導軌。軌道之間超大跨距,位移速度可達28M/min。兩軸轉動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯,受力良好、定位精度高,配備電腦自動潤滑系統強制潤滑。保證機床長期工作穩定性。
4、液壓站采用臺灣變量泵、電機、電磁閥并加裝風冷裝置,噪音小、油溫低。
5、電器控制箱內采用熱交換器,使電器箱內的熱氣迅速排出,保持箱內恒溫,使控制系統穩定運作。
6、造型優美的全封閉防護,防水性能好,活動門開啟輕松自如,并配有安全聯鎖開關。
-
◆數控車銑復合機床是復合加工機床的一種主要機型,除具備數控車床上的功能還可以完成平面銑削、鉆孔、攻絲、直槽、螺旋槽及銑齒等,具有車削、銑削以及鏜削等復合功能,本產品選材精良,結構剛性強;采用連體鑄件,床身托板跨距大,刀架斜置,具有良好的排屑能力和操作便利性、精度高、穩定性強、占地小等優點;可根據客戶需要選用各品牌操作系統。
◆采用整體式套筒主軸,進口精密級主軸軸承,及主軸伺服電機驅動,以實現高精度、高剛性及轉速穩定性。散熱片式主軸箱設計,并配有對稱的加強筋,可有效降低主軸溫升,增加主軸穩定性及軸承壽命。

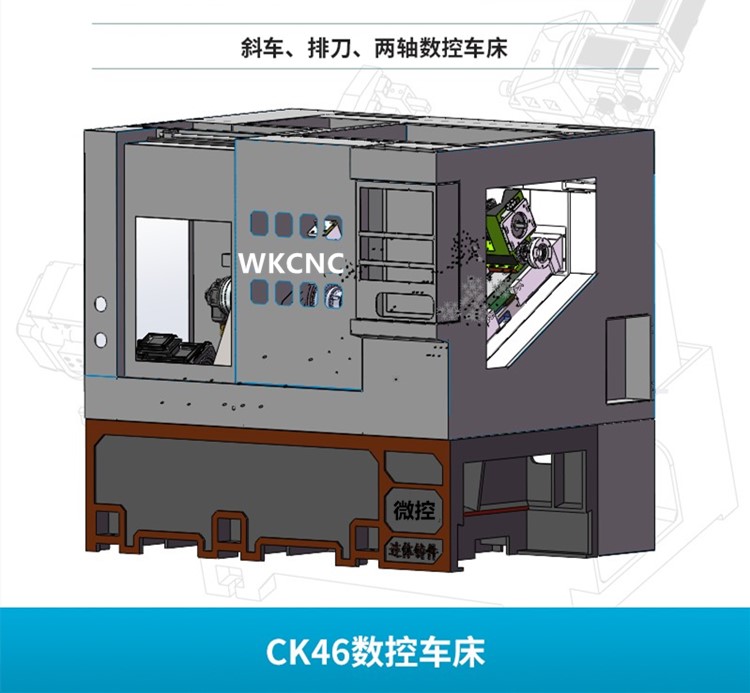

◆高剛度,床身傾斜30°或45°,采用優質鑄鐵樹脂砂造型,緊密型筋骨板結構,剛性好、抗震性強。大拖板和刀架斜置,使得機床的操作和排屑都很方便,并且占地面積小,有很好的宜人性。
◆兩軸轉動由伺服電機與精密滾珠絲桿通過彈性聯軸直聯,受力情況好、定位精度高,配備電腦自動滑潤系統對直線導軌及滾珠絲桿強制潤滑。
◆X軸及Z軸采用高剛性線性滑軌,軌道與軌道之間經計算取得較佳的跨距,低阻力、高剛性、高精度,位移速度可達28M/min,提高工作效率,縮短加工時間。
◆液壓站采用臺灣變量泵、液壓電機、電磁閥并加裝風冷裝置,噪音小、油溫低。
◆全封閉防護,防水性好,底座整體鑄件。

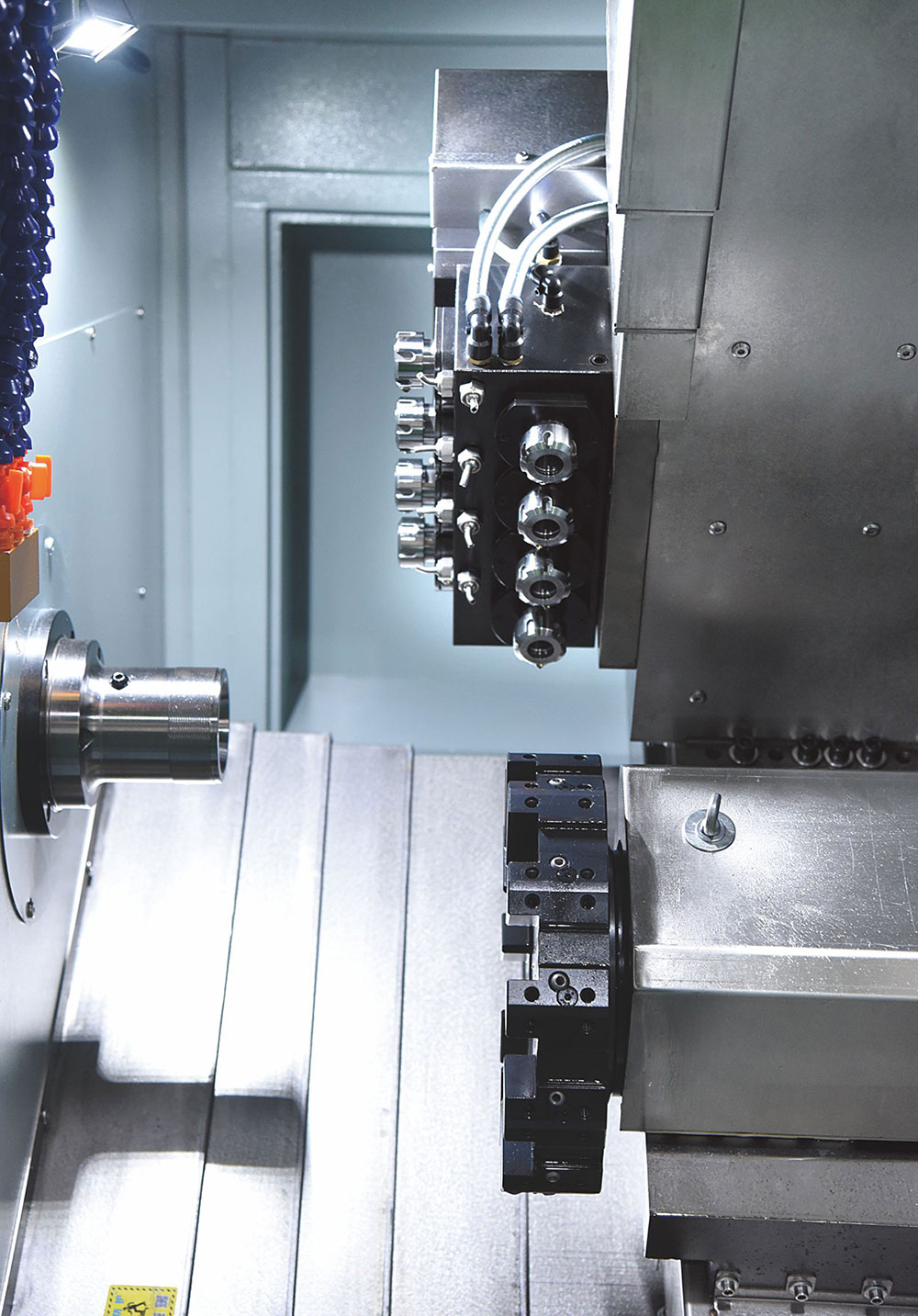

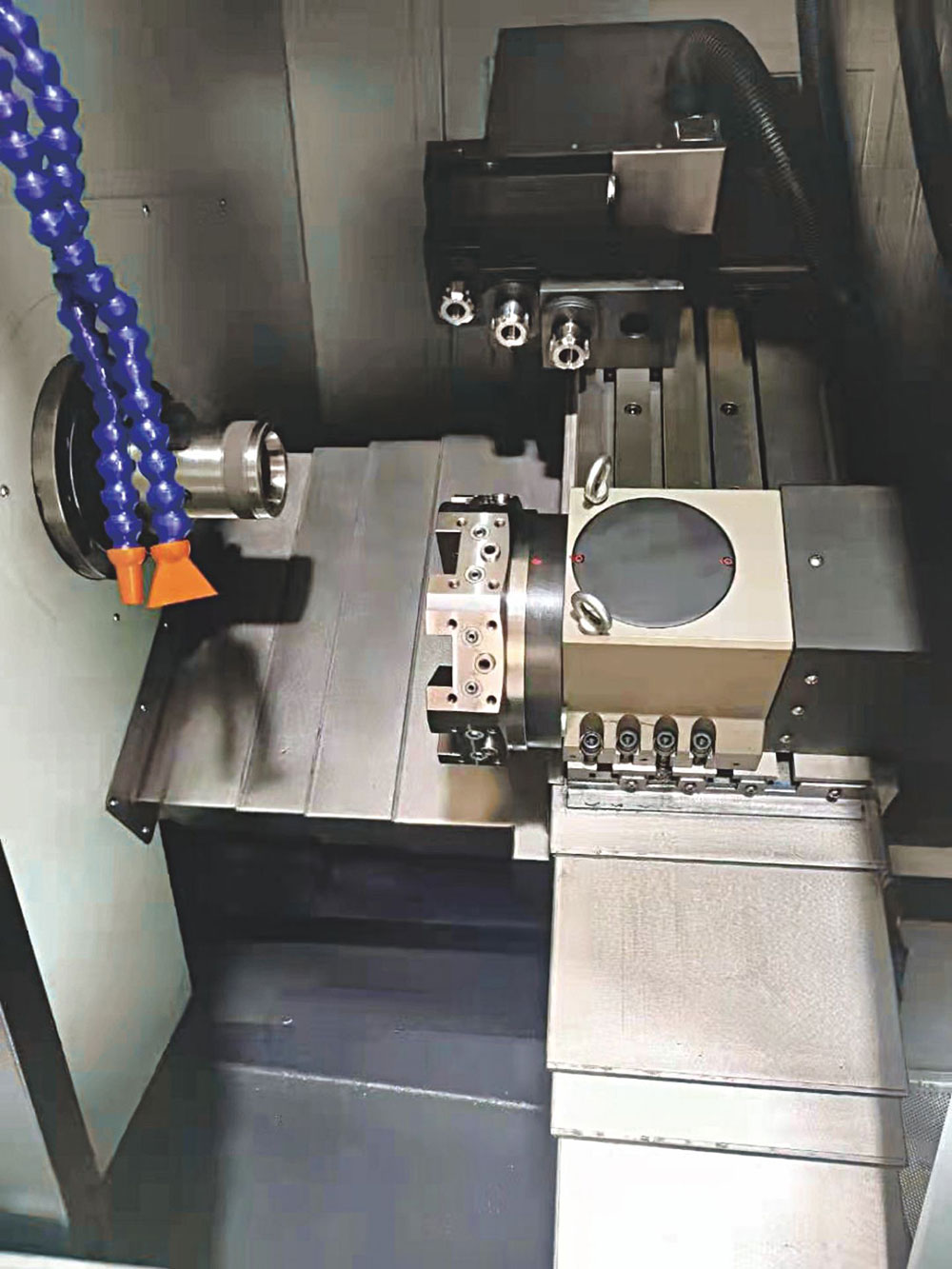

◆采用臺灣十二工位伺服動力旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。
◆采用伺服主軸,加裝二(三)軸徑向或軸向伺服動力頭,可實現主軸360度任意分度定位,具有側端面鉆、攻、銑功能,可一次裝夾完成較復雜的零件加工。
數控車銑復合機6146Y 床身最大回轉直徑 Φ500mm 最大加工盤件直徑 Φ320mm 最大加工工件長度 300mm 最大棒材通孔直徑 Φ45mm 主軸電機功率 5.5/7.5Kw 主軸最高轉速 4500rpm X軸伺服電機功率 1.3Kw-2.0Kw Z軸伺服電機功率 1.3Kw-2.0Kw Y軸伺服電機功率 0.7Kw-1.3Kw A軸伺服電機功率 1.5Kw-2.0Kw B軸伺服電機功率 0.75/1.5/2.0Kw 動力刀具規格 ER16/25 X軸最大行程 900mm Y軸最大行程 220mm Z軸最大行程 300mm X/Z快速移動 30m/min Y快速移動 16m/min 主軸鼻端型式 A2-5 主軸通孔直徑 Φ56mm 主軸最高轉速 6000rpm 推薦使用伺服電機 3.7~5.5kw 卡盤及回轉油缸規格 6寸 主軸中心到地面距離 950mm 主軸中心到前門距離 400mm X、Z軸重覆精度 ±0.005mm X、Z軸定位精度 ±0.003mm 床身結構形式 35度整體斜床 X軸線軌規格 30mm Z軸線軌規格 30mm X軸絲桿直徑/螺距 Φ32mm/10mm Z軸絲桿直徑/螺距 Φ32mm/10mm 刀柄規格 □16mm/20mm 鏜刀桿規格 Φ20mm 長×寬×高(含板金) 2200*1600*1800 光機重量 3000kg
-
