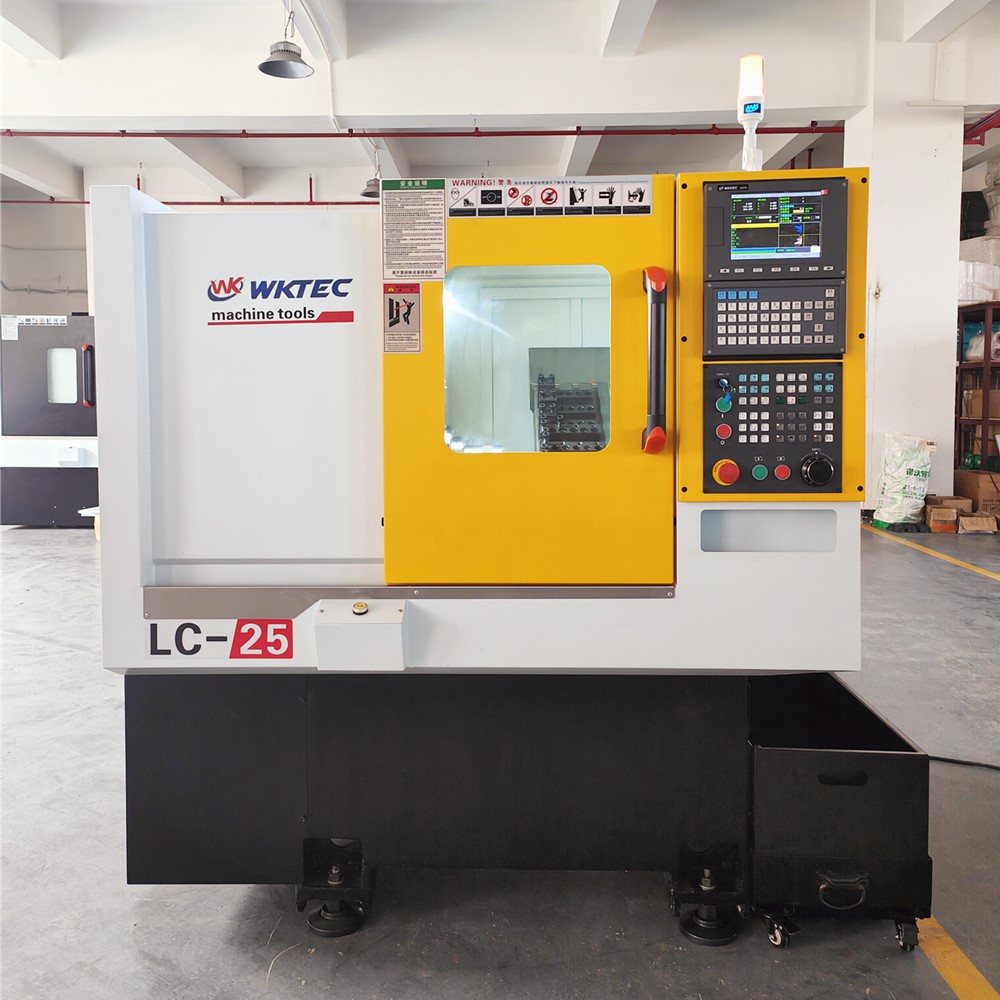

LC-25數控車床 斜軌數控排刀機
數控車床
LC-25數控車床適用于 25mm 以內棒料和 100mm 以內的粒料加工,應用于不銹鋼、銅件、鑄鐵件。床身采用不銹鋼高強度鑄鐵,組織致密,強度好,硬度恰當,磨擦系數低。廣泛應用于側邊需要打孔、攻絲、銑槽等工件加工,由于一次裝夾完成克服了二次裝夾誤差,同時由于加工工序合并加工時間增長所以更適用于一人管多機,節省人工,提高了自動化和加工精度。
-
LC-25數控車床高精度、高速度、高剛性的滾珠絲桿、直線導軌。X、Z 軸使用臺灣品牌滾珠絲桿、直線導軌,絲桿軸承采用 SKF 精密軸承。軌道之間超大跨距,位移速度可達 25M/min,絲桿兩端采用雙預拉設計,提高機床的精度與穩定性。兩軸轉動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯,受力良好、定位精度高,配備電腦自動潤滑系統強制潤滑。保證機床長期工作穩定性。
-
LC-25數控車床技術參數
名 數控車床型號 LC-25(整體鑄件床身) 系 數控系統 微控630TA總線系統 稱 統 工 床身最大回轉直徑 Φ320 伺服 微控23位絕對值 作 最大加工直徑 Φ300 液 液壓系統電動功率 750W 范 壓 圍 最大加工長度 200 系 油箱容量 40L 床鞍與水平傾斜度 35° 統 液壓泵壓力 70Kgf/cm2 主 主軸電機功率(Kw) 4Kw(伺服主軸) 水箱 大揚程軟體冷卻水泵 120W 揚程4m 流量50L/min 軸 主軸鼻端形式 A2-4 潤滑 自動潤滑裝置 1.5L集中定量自動潤滑系統 主軸型式 套筒式主軸單元 傳 絲桿軸承 NACHI/SKF P4級 主軸通孔直徑 Φ35 動 滾珠絲桿C3級 X:25*10 部 Z:25*10 主軸轉速范圍(r/min) 0-4000 件 導軌 X:L25 Z:L25 主軸精度 軸端徑向跳動≤0.005 重復定位精度 ±0.003 軸向竄動≤0.005 夾緊裝置 液壓夾頭 1個 定位精度 ±0.005 油缸 4寸回轉油缸 坐 X軸極限行程 580 電壓 交流三相電 380V 50Hz 標 Z軸極限行程 220 三 紅色燈 產生警報 軸 X軸進給電機(N.M) 4牛米 色 黃色燈 待機狀態 Z軸進給電機(N.M) 5.4牛米 燈 綠色燈 運行狀態 X軸最大移動速度(m/min) 30 電 繼電器 歐姆龍 Z軸最大移動速度(m/min) 30 器 交流接觸器 正泰 刀 刀架形式 排刀 燈 工作照明燈 LED 架 刀位數 具 電器容量(A) 外徑、端面刀柄規格 16 外形 外形尺寸 1620*1200*1600 內孔刀座直徑 20 重量 機床重量(Kg) 約1100Kg 刀座數量 6 數控車床 小數控車床 數控車床廠家
-
LC-36高速排刀數控車床是適用于 35mm 以內的銅、鐵、鋁、不銹鋼棒料批量化生產,和 50mm 以內開料方式鍛打件粒料自動送料批量生產,也可裝液壓卡盤實現 250mm 以內零件單件生產。采用高剛性整體鑄件全防護底座,組織致密,強度好,硬度恰當,磨擦系數低。
- LC-36數控排刀機
-
15小型數控車床操作靈活、排屑方便,加大型設計適合復雜工藝配件、連續切削、快速加工。適用于復雜工件、高精度、高剛性及高光表面加工要求。
- 15小型數控車床
-
佛山微控科技獨有多項發明專利,自主開發數控系統和數控凸輪走心機全新設計制造。保留凸輪機高效優勢,保持加工效率。免去凸輪設計制作,更換產品更迅速,省錢、省時、省心。自有知識產權的CNC二次開發,初學者即刻掌握。標準化設計,配件與凸輪機通用,使用成本低。高剛性刀架面板,主軸對稱性設計。雙刀切削、精度高、效率高。
- LC1107凸輪數控走心機
