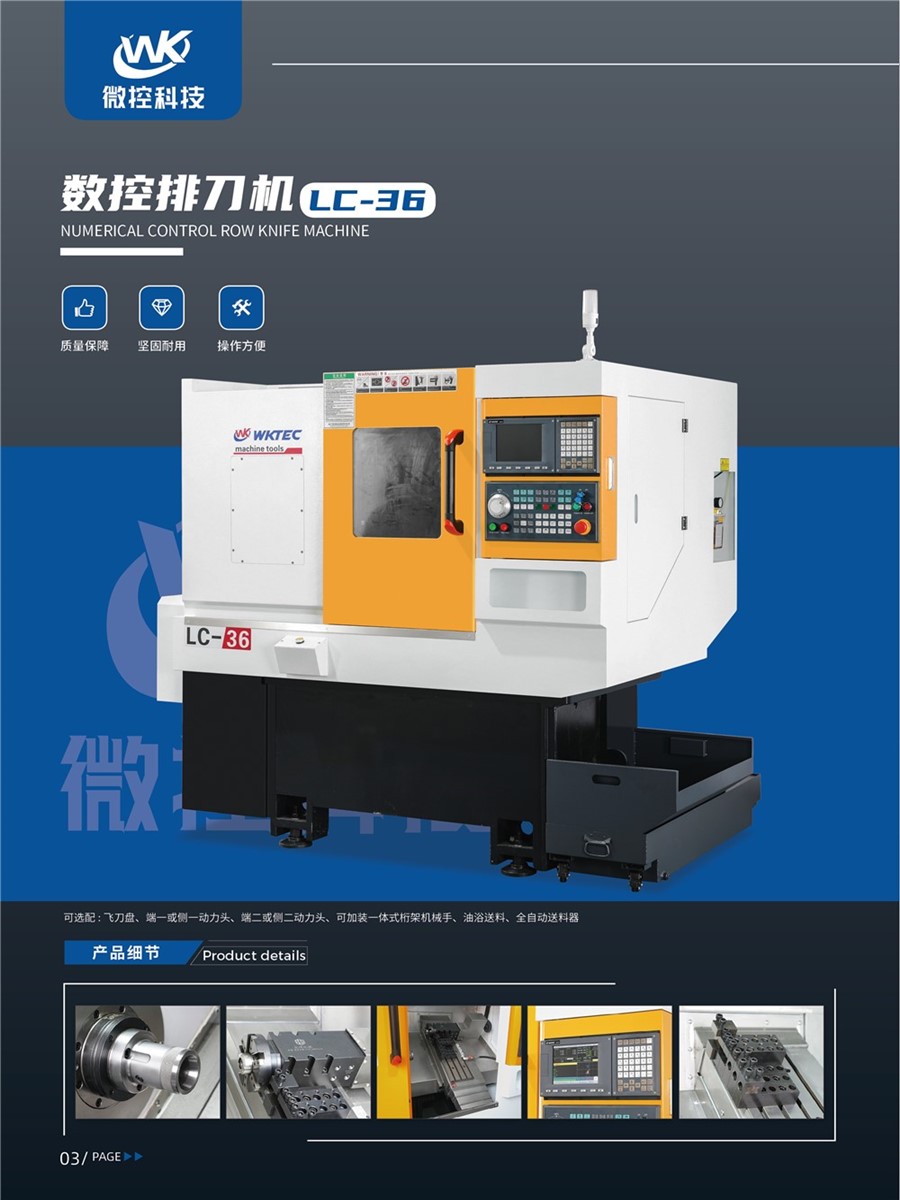

LC-36數控排刀機
數控排刀機
LC-36高速排刀數控車床是適用于 35mm 以內的銅、鐵、鋁、不銹鋼棒料批量化生產，和 50mm 以內開料方式鍛打件粒料自動送料批量生產，也可裝液壓卡盤實現 250mm 以內零件單件生產。采用高剛性整體鑄件全防護底座，組織致密，強度好，硬度恰當，磨擦系數低。
-
LC-36高速排刀數控車床是適用于 35mm 以內的銅、鐵、鋁、不銹鋼棒料批量化生產，和 50mm 以內開料方式鍛打件粒料自動送料批量生產，也可裝液壓卡盤實現 250mm 以內零件單件生產。采用高剛性整體鑄件全防護底座，組織致密，強度好，硬度恰當，磨擦系數低。主軸采用前三后二共 5 顆 P4 級精密軸承，迷宮式防水設計和散熱片式主軸箱設計，達到最佳的防水防塵效果?！?/span>
LC-36數控排刀機的產品特點：
1.一體鑄造成型床身，擁有較大的防震阻尼和較小的變形量。
2.35°斜床身設計方便操作人員上下工件，同時也能保證順暢的排屑。

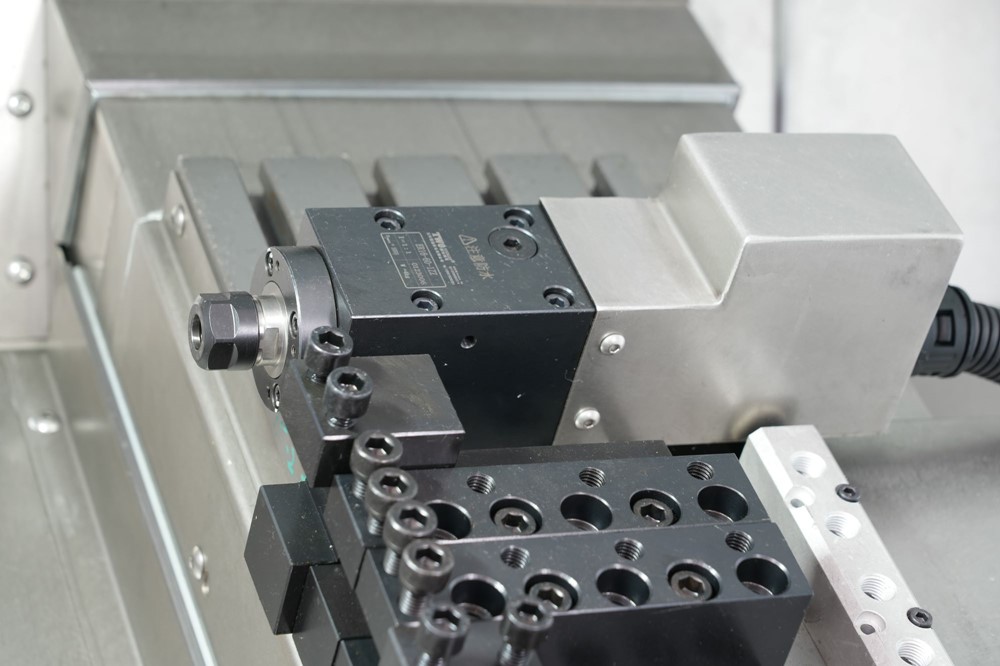

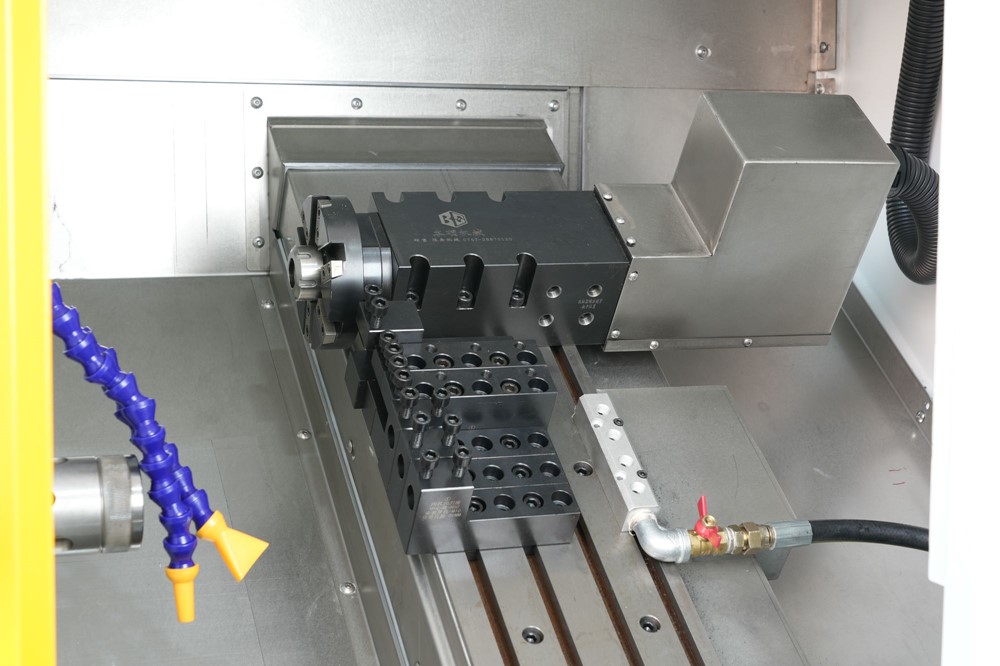

3.T型排刀板減少換刀時間、多樣的刀具排列組合，提高生產效率。
4.全方式內防護，有校區隔加工區域，防油、防水、防塵效果更佳。
-
LC-36高速排刀數控車床
產品說明

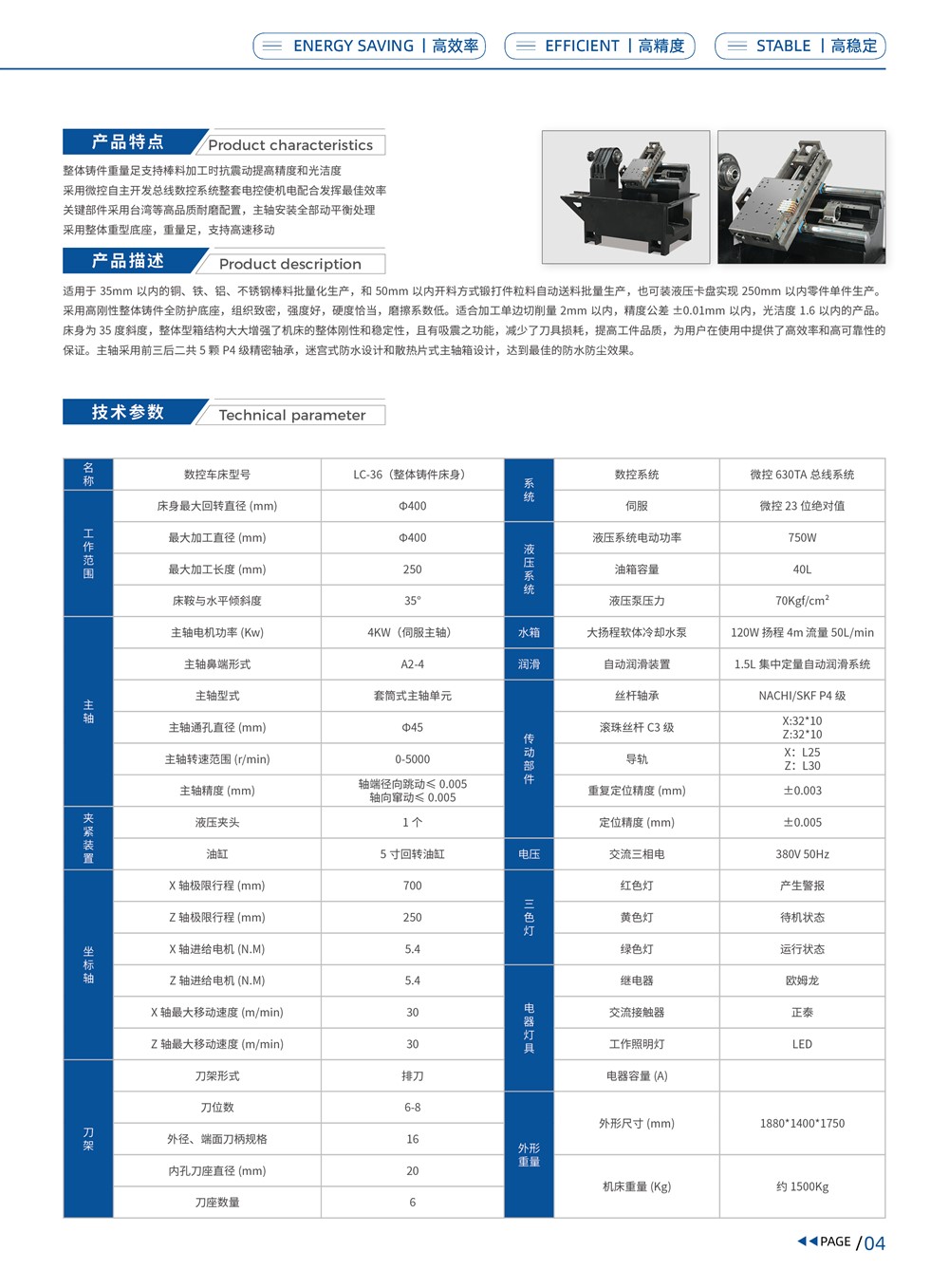

主要參數：
名
稱
數控車床型號
LC-36（整體鑄件）
系
統
數控系統
微控630TA總線系統
工
作
范
圍
床身最大回轉直徑
Φ400
伺服
微控23位絕對值
最大加工直徑
Φ200
液
壓
系
統

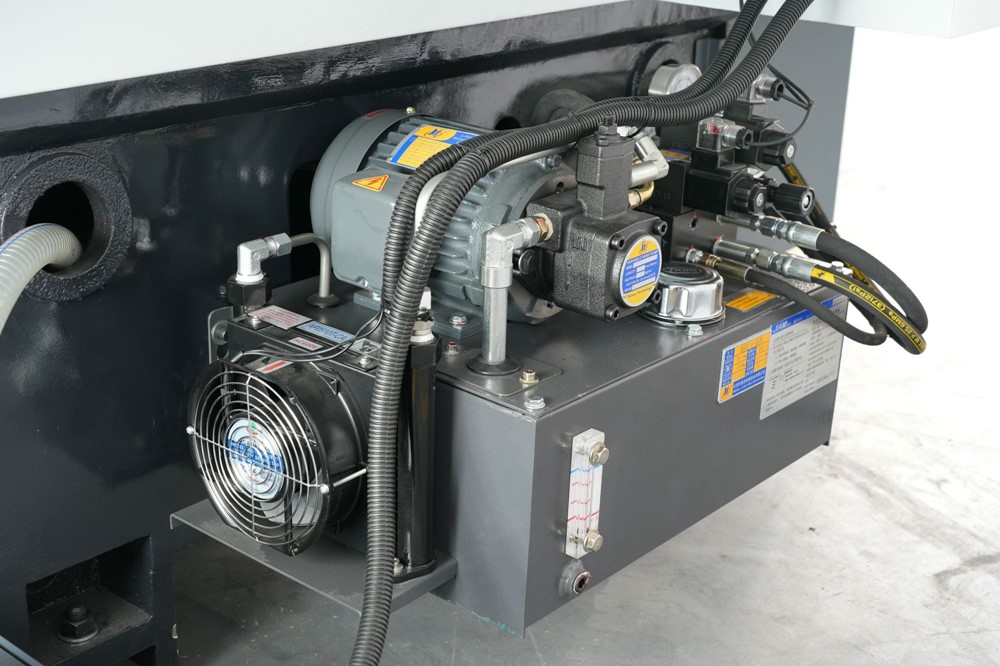

液壓系統電動功率
750W
最大加工長度
100
油箱容量
40L
床鞍與水平傾斜度
35°
液壓泵壓力
70Kgf/cm2
主
軸
主軸電機功率(Kw)
3.7Kw（伺服主軸）
水箱
大揚程軟體冷卻水泵
120W 揚程4m 流量50L/min
主軸鼻端形式
A2-4
潤滑

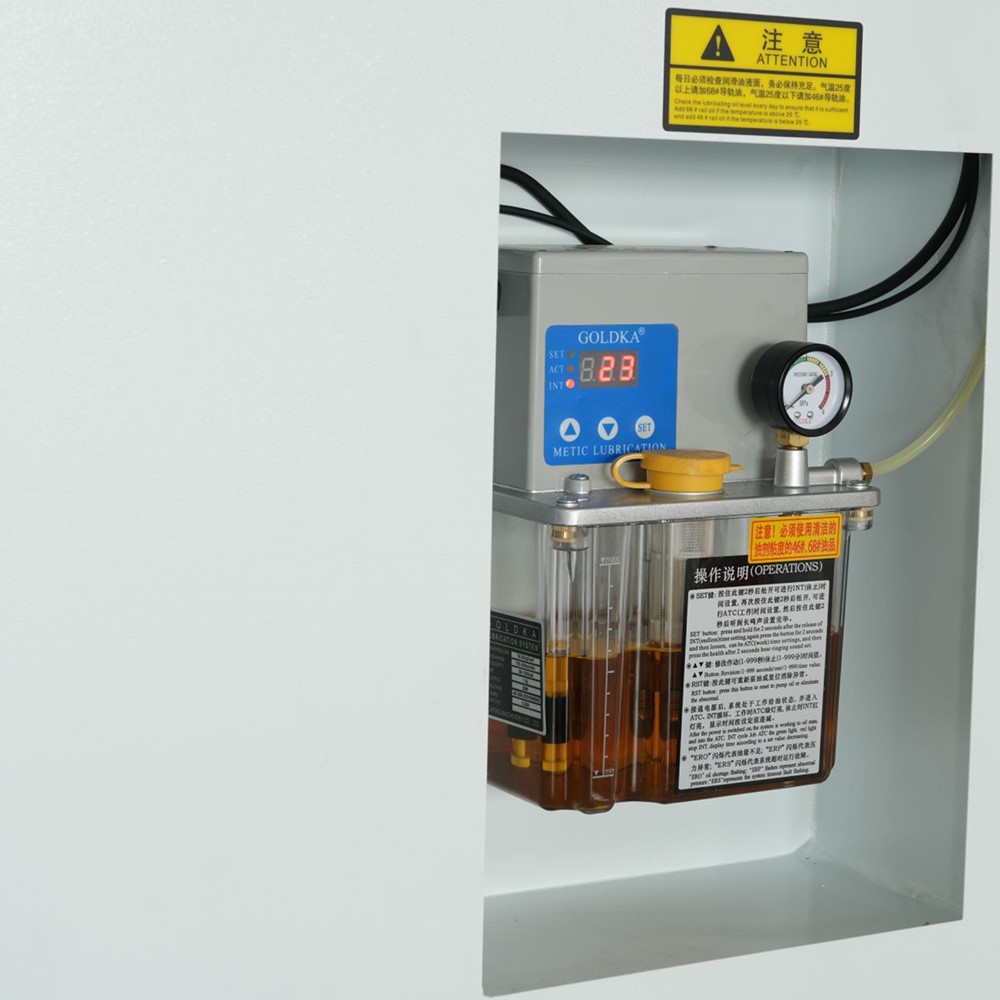

自動潤滑裝置
1.5L集中定量自動潤滑系統

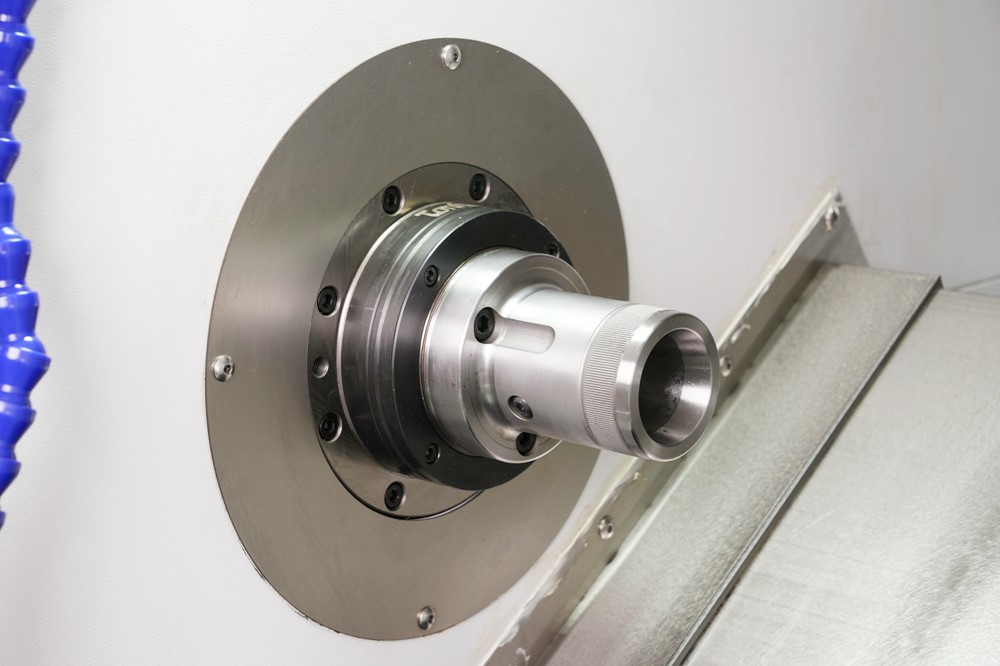

主軸型式
套筒式主軸單元(通福)
傳
動
部
件
主軸軸承
P4級
主軸通孔直徑
Φ45
滾珠絲桿C3級
X:32*10(臺灣SHAC)
Z:32*10(臺灣SHAC)
主軸轉速范圍(r/min)
0-4000
導軌P級
X：25（凱特）
Z：30（凱特）
主軸精度
軸端徑向跳動≤0.005
軸向竄動≤0.005
重復定位精度
±0.003
夾緊裝置
液壓夾頭
1個
定位精度
±0.005
油缸
回轉油缸
絲桿軸承
SKF/THT軸承
坐
標
軸
X軸極限行程
700
電壓
交流三相電
380V 50Hz
Z軸極限行程
250
三
色
燈
紅色燈
產生警報
X軸進給電機(N.M)
4
黃色燈
待機狀態
Z軸進給電機(N.M)
4
綠色燈
運行狀態
X軸最大移動速度(m/min)
25
電
器
燈
具
繼電器
意大利芬德
Z軸最大移動速度(m/min)
25
交流接觸器
正泰
刀
架

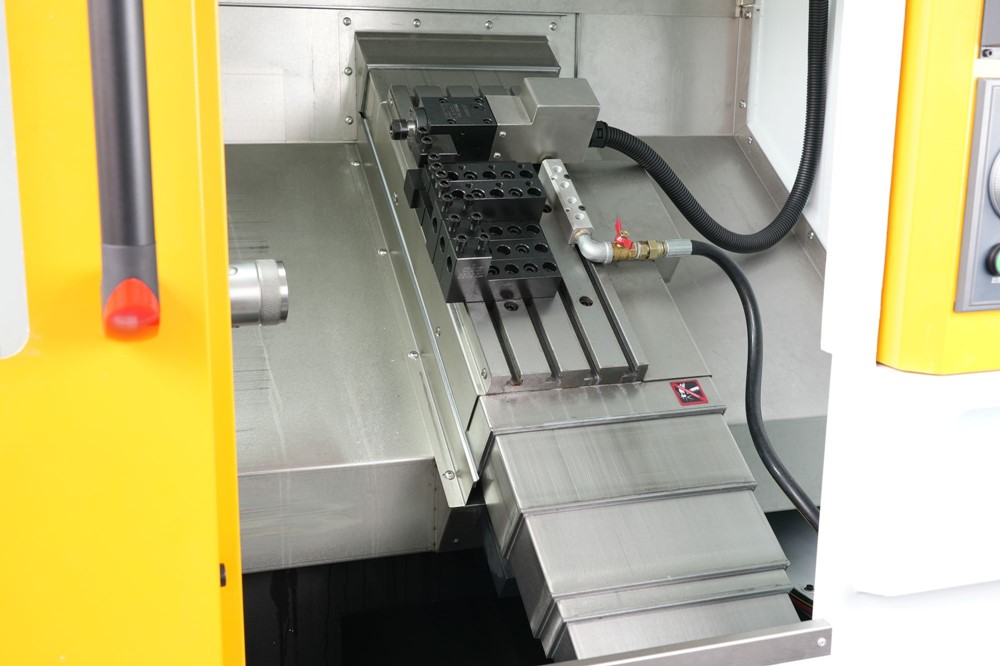

刀架形式
排刀
工作照明燈
LED
刀位數
--
電器容量(A)
外徑、端面刀柄規格
16
外形
重量
外形尺寸
1880*1400*1550
內孔刀座直徑
20
機床重量(Kg)
約1500Kg
刀座數量
6
可選配 : 飛刀盤、端一或側一動力頭、端二或側二動力頭、Y 軸側四動力頭、加裝扶嘴、油浴送料、全自動送料器
-
