產品中心 產品中心

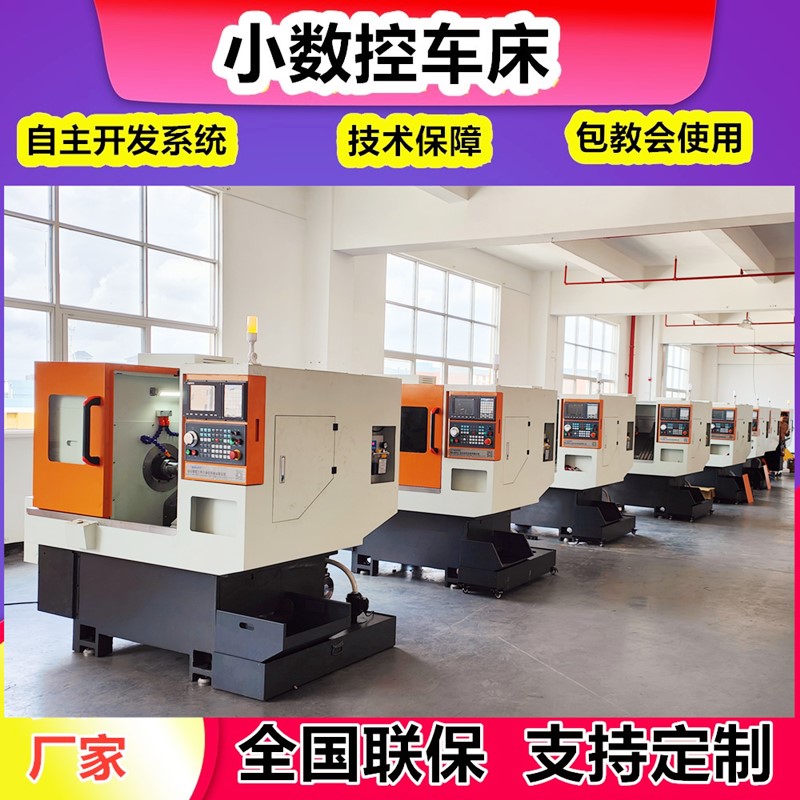

LC36斜床身數控車床 高精度數控排刀機 易操作

數控車床

LC36斜床身數控車床床身采用高強度鑄鐵一體成型,組織致密,強度好,硬度恰當,磨擦系數低。床身為35 度斜度,整體型箱結構大大增強了機床的整體剛性和穩定性,且有吸震之功能,減少了刀具損耗,提高工件品質,為用戶在使用中提供了高效率和高可靠性的保證。

LC36斜床身數控車床 高精度數控排刀機 易操作小數控車床

 1.床身采用高強度鑄鐵一體成型,組織致密,強度好,硬度恰當,磨擦系數低。床身為30度斜度,整體型箱結構大大增強了機床的整體剛性和穩定性,且有吸震之功能,減少了刀具損耗,提高工件品質,為用戶在使用中提供了高效率和高可靠性的保證。

  2.高速、高光型主軸設計,主軸采用前三后二共5顆P4級精密軸承,迷宮式防水設計和散熱片式主軸箱設計,達到最佳的防水防塵效果。引用高科技潤滑技術及獨特套筒。結構主軸展現最佳穩定性,確保最大軸向剛性,徑向剛性及加工精度。采用伺服主軸電機方案,實現大范圍自動無級調速以及分度功能。

  3.高精度、高速度、高剛性的滾珠絲桿、直線導軌。X、Z軸使用臺灣品牌滾珠絲桿、直線導軌,絲桿軸承采用SKF精密軸承。軌道之間超大跨距,位移速度可達25M/min,絲桿兩端采用雙預拉設計,提高機床的精度與穩定性。兩軸轉動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯,受力良好、定位精度高,配備電腦自動潤滑系統強制潤滑。保證機床長期工作穩定性。

  4.控制系統使用自主研發生產的630TA總線式數控系統,伺服電機使用絕對值式,精度高,穩定性好,開機無須回零。

  5.液壓站采用變量泵、電機、電磁閥并加裝風冷裝置,噪音小、油溫低。

  6.電器控制箱內采用熱交換器,使電器箱內的熱氣迅速排出,保持箱內恒溫,使控制系統穩定運作。

  7.造型優美的全防護罩,防水性能好,活動門開啟輕松自如。


LC36斜床身數控車床 高精度數控排刀機 易操作

 1.一體鑄造成型床身,擁有較大的防震阻尼和較小的變形量。

  2.35°斜床身設計方便操作人員上下工件,同時也能保證順暢的排屑。

  3.T型排刀板減少換刀時間、多樣的刀具排列組合,提高生產效率。

  4.機床總體尺寸小,可使用形成大。

  5.快速移動響應快,效率高。

LC36斜床身數控車床配置參數:

數控車床型號LC-36(整體鑄件)數控系統微控630TA總線系統
稱統
床身最大回轉直徑Φ420
伺服微控23位絕對值
最大加工直徑Φ200液壓系統電動功率750W
最大加工長度100油箱容量25L

床鞍與水平傾斜度30°統液壓泵壓力70Kgf/cm2
主軸電機功率(Kw)3.7Kw(伺服主軸)水箱大揚程軟體冷卻水泵180W 揚程4m 流量50L/min
主軸鼻端形式A2-4潤滑自動潤滑裝置2L集中定量自動潤滑系統

主軸型式套筒式主軸單元主軸軸承P4級

主軸通孔直徑Φ45動滾珠絲桿X:25*10(臺灣鼎翰)

Z:25*10(臺灣鼎翰)

主軸轉速范圍(r/min)0-4000導軌X25


Z25

主軸精度軸端徑向跳動≤0.005
重復定位精度±0.003

軸向竄動≤0.005
夾緊裝置液壓夾頭1個
定位精度±0.005
油缸回轉油缸
絲桿軸承SKF軸承
X軸極限行程700電壓交流三相電380V 50Hz
標Z軸極限行程250紅色燈產生警報
X軸進給電機(N.M)4黃色燈待機狀態

Z軸進給電機(N.M)4綠色燈運行狀態

X軸最大移動速度(m/min)25繼電器意大利芬德

Z軸最大移動速度(m/min)25交流接觸器正泰
刀架形式排刀工作照明燈LED
刀位數--電器容量(A)

外徑、端面刀柄規格16外形外形尺寸1880*1400*1550

內孔刀座直徑20重量機床重量(Kg)1500Kg

刀座數量6


項目選配
主軸高精套筒主軸
電主軸
數控微控自主開發數控系統
系統FANUC數控系統
動力頭/刀塔飛邊動力頭
刀塔-
夾具前推夾頭
后拉夾頭
卡盤
外置接料裝置
裝置送料裝置

排屑機

自動化機械手(提前選定)-
選配說明:   ● 標準配置     ○ 可選配置     -不可選用
