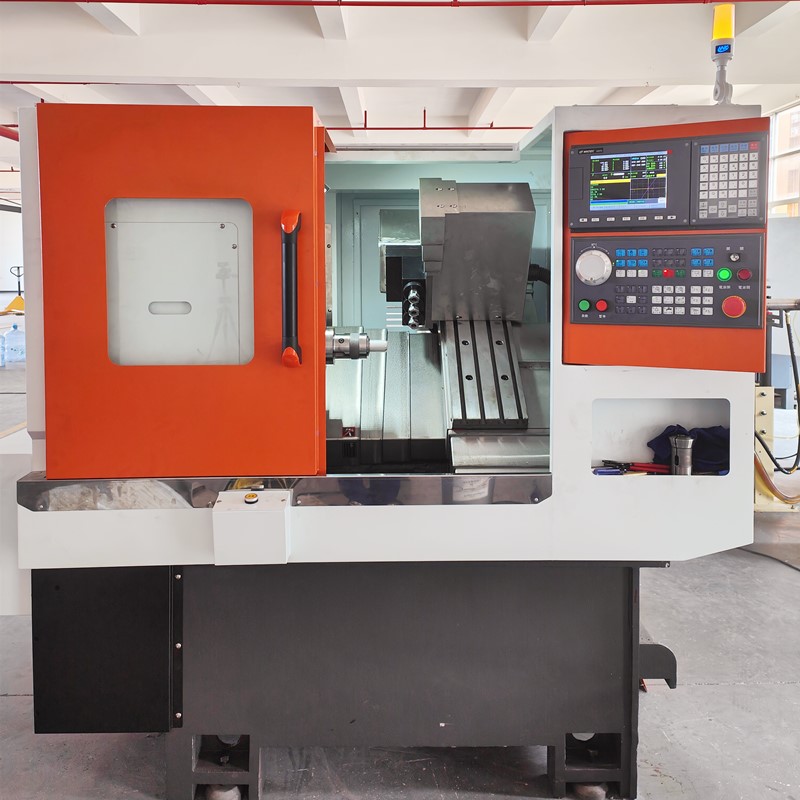

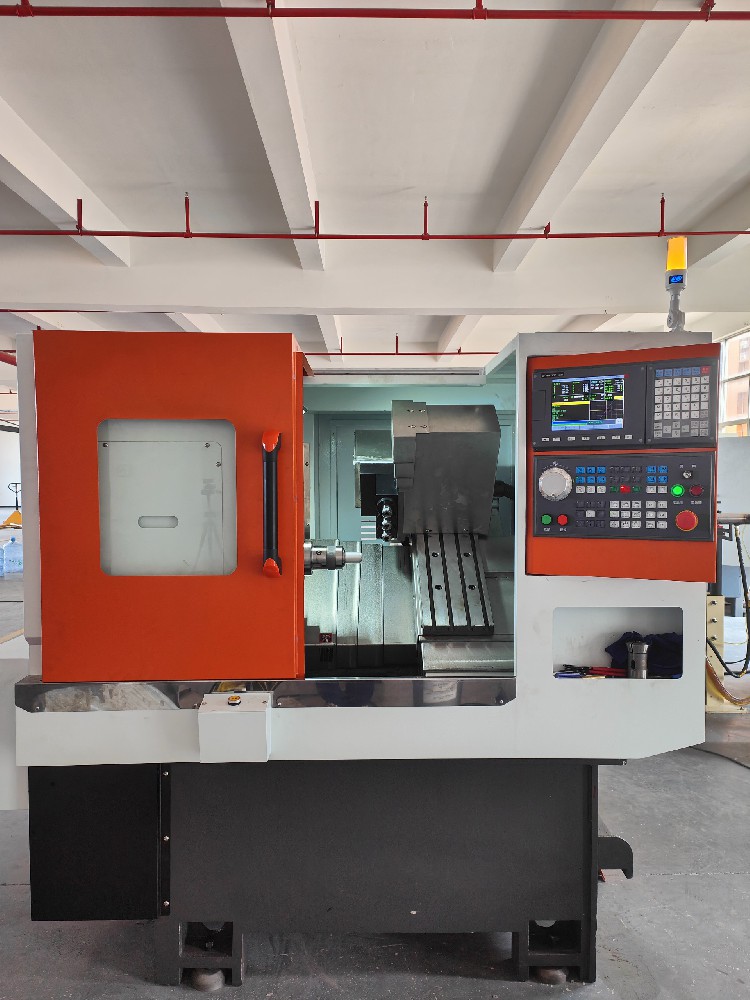

車銑復合數控機床LC36Y
數控車床
車銑復合數控機床LC36Y是復合加工機床的一種主要機型,除具備數控車床上的功能還可以完成平面銑削、鉆孔、攻絲、直槽、螺旋槽及銑齒等,具有車削、銑削以及鏜削等復合功能,能夠?qū)崿F(xiàn)一次裝夾、全部完工的加工理念。
-
項目 單位 C36 C46 加工 最大回轉直徑 毫米 φ400 能力 最大車削直徑 毫米 φ380 X軸行程(直徑) 毫米 900 Z軸行程 毫米 250 主軸離刀架板中心高 毫米 50 主軸中心高度 毫米 1040 主軸 主軸端部規格 - A2-4 A2-5 液壓卡盤尺寸 英寸 5 6 主軸內孔徑 毫米 φ43 φ56 最大可通棒材 毫米 φ35 φ45 主軸最高轉速 轉/分鐘 5000 4000 主軸電機功率 千瓦 3.7 5.5 主軸驅動功率 千瓦 5.5 7.5 進給軸 重復定位精度 毫米 ±0.0025 最快移動速度 米/分鐘 25 進給軸電機功率 千瓦 1.3 設備 機床尺寸(長X寬X高) 毫米 1950×1520×1720 規格 機床總功率 千瓦 9 11 機床重量 千克 2600 2600 -
數控車銑復合機床是復合加工機床的一種主要機型,除具備數控車床上的功能還可以完成平面銑削、鉆孔、攻絲、直槽、螺旋槽及銑齒等,具有車削、銑削以及鏜削等復合功能,能夠?qū)崿F(xiàn)一次裝夾、全部完工的加工理念。是近年來發展較為迅速的加工方式之一。
一般來說車銑復合機床都需有下面兩個特征:
1、主軸電機采用伺服電機,主軸的旋轉運動與進給運動可以聯動。
2、除了配置數控車床的轉塔刀架,至少再配置動力刀具,或者配置獨立的動力刀架。
相較于單獨的數控車床和銑床,車銑復合還有以下幾大優點:
縮短產品制造工藝鏈,提高效率
數控車銑復合中心可以安裝多種特殊刀具,新型的刀具排布,減少換刀時間,提高加工效率,可以實現一次裝夾完成全部或者大部分加工工序,從而大大縮短產品制造工藝鏈。這樣一方面減少了由于裝卡改變導致的生產輔助時間,同時也減少了工裝卡具制造周期和等待時間,能夠顯著提高生產效率。
減少裝夾次數,提高加工精度
裝卡次數的減少避免了由于定位基準轉化而導致的誤差積累。同時,目前的福道車銑復合加工設備大都具有在線檢測的功能,可以實現制造過程關鍵數據的在位檢測和精度控制,從而提高產品的加工精度;高強度一體化的床身設計,提高了對難切削材料的重力加工能力
車銑加工時,刀具進行間斷性切削,對于任何材料形成的工件都能夠得到比較短的切削,易于自動除屑。并且間斷切屑能夠讓刀具有充分的時間冷卻,減少工件的熱變形,還能夠提高刀具的使用壽命。與傳統的數控機床相比,車銑加工的轉速較高,切削的產品質量較好,并且降低了切削力,提高薄壁桿件和細長桿件的精度,工件成型質量高。
由于切削的速度可以分解為工件的旋轉速度和刀具的回轉速度,根據力學特點,可以在提高刀具回轉速度,降低工件的旋轉速度也能達到同樣的加工效果,這個特點對于大件鍛件毛坯加工特別有效,因?yàn)殄懠魉俣冉档涂梢韵ぜ亩鸬恼駝?dòng)或徑向切削力的周期變化,從而保證工件的切削平穩,減少工件加工出現的誤差。
車銑復合機床在對工件加工時,工件的轉速低可以有效降低工件的離心力,避免工件出現變形,有利于提高零件的加工精度。車銑加工中使用較大的縱向給進也可以得到準確的切割,表面粗糙度也可以得到有效保證,福道車銑復合機床可以采用車、銑、鉆、鏜等不同方法實現工件的加工,工件也能夠一次裝夾而完成多面加工任務,保證加工精度。
減少占地面積,節約生產成本
豪華美觀的外形設計,改善了空間利用方式,維護修理更方便讓客戶得到較大的滿意;雖然車銑復合加工設備的單臺價格比較高,但由于制造工藝鏈的縮短和產品所需設備的減少,以及工裝夾具數量、車間占地面積和設備維護費用的減少,能夠有效降低總體固定資產的投資、生產運作和管理的成本。
-
LC-36高速排刀數控車床是適用于 35mm 以內的銅、鐵、鋁、不銹鋼棒料批量化生產,和 50mm 以內開料方式鍛打件粒料自動送料批量生產,也可裝液壓卡盤實現 250mm 以內零件單件生產。采用高剛性整體鑄件全防護底座,組織致密,強度好,硬度恰當,磨擦系數低。
- LC-36數控排刀機
-
15小型數控車床操作靈活、排屑方便,加大型設計適合復雜工藝配件、連續切削、快速加工。適用于復雜工件、高精度、高剛性及高光表面加工要求。
- 15小型數控車床
-
佛山微控科技獨有多項發明專利,自主開發數控系統和數控凸輪走心機全新設計制造。保留凸輪機高效優勢,保持加工效率。免去凸輪設計制作,更換產品更迅速,省錢、省時、省心。自有知識產權的CNC二次開發,初學者即刻掌握。標準化設計,配件與凸輪機通用,使用成本低。高剛性刀架面板,主軸對稱性設計。雙刀切削、精度高、效率高。
- LC1107凸輪數控走心機
