如何快速操作數控車床-數控車床編程的快捷鍵大全(上)
2022-07-16如何快速操作數控車床-數控車床編程的快捷鍵大全
數控車床是高精度、高效率的自動化機床。如何快遞操作數控車床呢,下面來數控車床廠家分享下編程的快捷鍵大全:
代碼名稱-功能簡述
G00------快速定位
G01------直線插補
G02------順時針方向圓弧插補
G03------逆時針方向圓弧插補
G04------程序暫停
G05------通過中間點圓弧插補
G07------Z 樣條曲線插補
G08------進給加速
G09------進給減速
G20------子程序調用
G22------半徑尺寸編程方式
G220-----系統操作界面上使用
G23------直徑尺寸編程方式
G230-----系統操作界面上使用
G24------子程序結束
G25------跳轉加工
G26------循環加工
G30------倍率注銷
G31------倍率定義
G32------等螺距螺紋切削,英制
G33------等螺距螺紋切削,公制
數控車床編程功能詳解

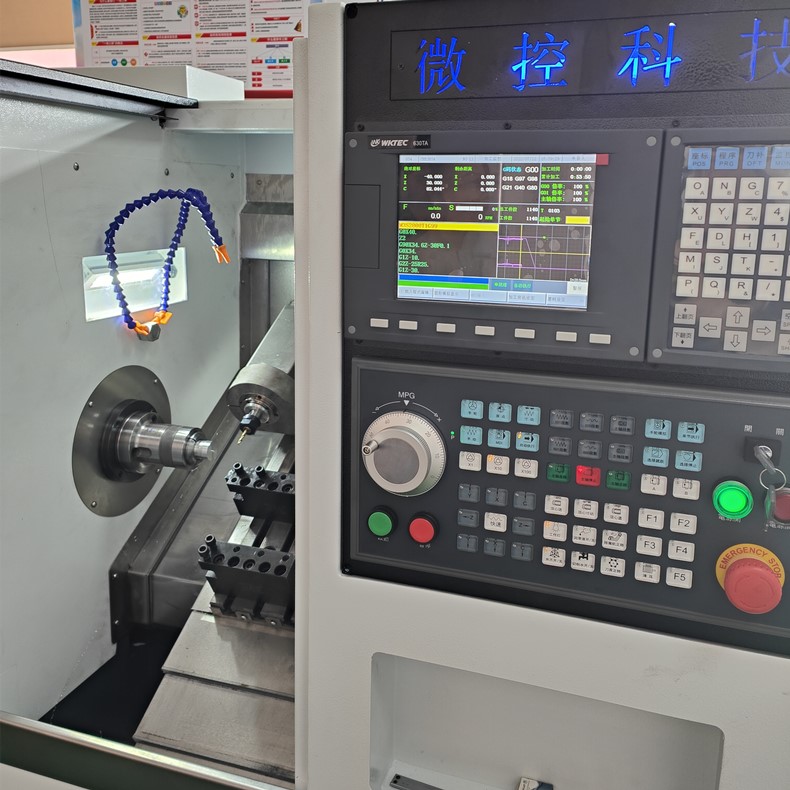

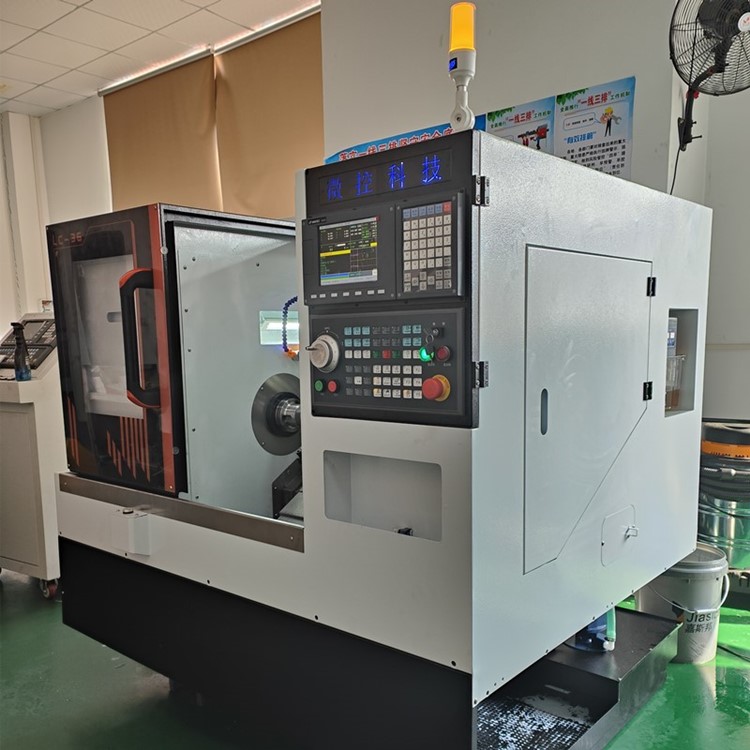

買小型數控車床教你如何操作數控車床
G00—快速定
格式:G00 X(U)__Z(W)__
說明:
(1)該指令使刀具按照點位控制方式快速移動到指定位置。移動過程中不得對工件進行加工。(2)所有編程軸同時以參數所定義的速度移動,當某軸走完編程值便停止,而其他軸繼續運動,
(3)不運動的坐標無須編程。
(4)G00可以寫成G0
例:G00 X75 Z200G0 U-25 W-100
先是X和Z同時走25快速到A點,接著Z向再走75快速到B點。
G01—直線插補
格式:G01 X(U)__Z(W)__F__(mm/min)
說明:
(1)該指令使刀具按照直線插補方式移動到指定位置。移動速度是由F指令進給速度。所有的坐標都可以聯動運行。
(2)G01也可以寫成G1
例:G01 X40 Z20 F150
兩軸聯動從A點到B點
G02—順時針方向圓弧插補
說明:
除了圓弧旋轉方向相反外,格式與G03指令相同。
G03—逆時針方向圓弧插補
格式1:G02X(u)__Z(w)__I__K__F__
說明:
(1)X、Z在G90時,圓弧終點坐標是相對編程零點的絕對坐標值。在G91時,圓弧終點是相對圓弧起點的增量值。無論G90,G91時,I和K均是圓弧終點的坐標值。I是X方向值、K是Z方向值。圓心坐標在圓弧插補時不得省略,除非用其他格式編程。
(2)G02指令編程時,可以直接編過象限圓,整圓等。
注:過象限時,會自動進行間隙補償,如果參數區末輸入間隙補償與機床實際反向間隙懸殊,都會在工件上產生明顯的切痕。
(3)G02也可以寫成G2。
例:G02 X60 Z50 I40 K0 F120
格式2:G02 X(u)__Z(w)__R( -)__F__
說明:
(1)不能用于整圓的編程
(2)R為工件單邊R弧的半徑。R為帶符號,“+”表示圓弧角小于180度; “-”表示圓弧角大于180度。其中“+”可以省略。
(3)它以終點點坐標為準,當終點與起點的長度值大于2R時,則以直線代替圓弧。
例:G02 X60 Z50 R20 F120
格式3:G02 X(u)__Z(w)__CR=_(半徑)F__
格式4:G02 X(u)__Z(w)__D__(直徑)F__
這兩種編程格式基本上與格式2相同
如何快速使用數控車床,從數控編程代碼開始學習
G04—程序暫停
格式:G04__F__ 或G04 __K__
說明:
加工運動暫停,時間到后,繼續加工。暫停時間由F后面的數據指定。單位是秒。
范圍是0.01秒到300秒。
G05—經過中間點圓弧插補
格式:G05X(u)__Z(w)__IX__IZ__F__
說明:
(1)X,Z為終點坐標值,IX,IZ為中間點坐標值。其它與G02/G03相似
例: G05 X60 Z50 IX50 IZ60F120
G08/G09—進給加速/減速
格式:G08
說明:
它們在程序段中獨自占一行,在程序中運行到這一段時,進給速度將增加10%,如要增加20%則需要寫成單獨的兩段。
G22(G220)—半徑尺寸編程方式
格式:G22
說明:
在程序中獨自占一行,則系統以半徑方式運行,程序中下面的數值也是以半徑為準的。
G23(G230)—直徑尺寸編程方式
格式:G23
說明:
在程序中獨自占一行,則系統以直徑方式運行,程序中下面的數值也是以直徑為準的。
G25—跳轉加工
格式:G25 LXXX
說明:
當程序執行到這段程序時,就轉移它指定的程序段。(XXX為程序段號)。
G26—循環加工
格式:G26 LXXX QXX
說明:
當程序執行到這段程序時,它指定的程序段開始到本 段作為一個循環體,循環次數由Q后面的數值決定。
G30—倍率注銷
格式:G30
說明:
在程序中獨自占一行,與G31配合使用,注銷G31的功能。
G31—倍率定義
格 式:G31 F__
G32—等螺距螺紋加工(英制)
G33—等螺距螺紋加工(公制)
格式:G32/G33 X(u)__Z(w)__F__
說明:
(1)X、Z為終點坐標值,F(xiàn)為螺距
(2)G33/G32只能加工單刀、單頭螺紋。
(3)X值的變化,能加工錐螺紋
(4)使用該指令時,主軸的轉速不能太高,否則刀具磨損較大。
