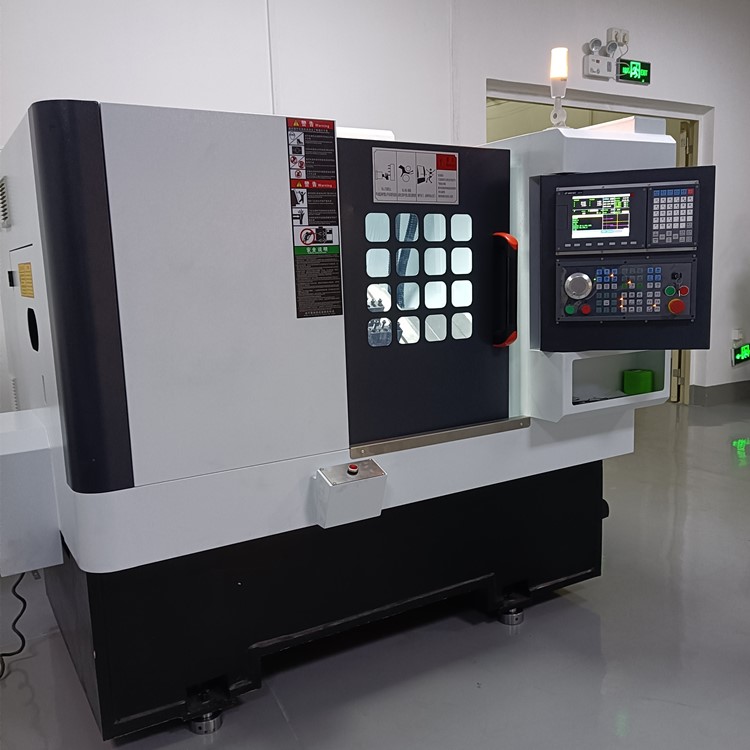

CNC數控車床安裝調試流程是什么?
2022-03-22CNC數控車床安裝調試流程是什么?
CNC數控車床應用越來越多,數控車床初次運行后,調整床身水平、主要幾何精度,調整主要運動部件與主機拆卸后的相對位置。數控車床廠家給大家介紹CNC數控車床安裝調試流程是什么?
(1) 通電前檢查。首先,打開數控機床的電氣控制箱,檢查繼電器、接觸器、熔斷器、伺服電機轉速、控制單元插座、主軸電機轉速控制單元插座是否松動,有無鎖緊機構接頭是否鎖緊,有是開關盒機床檢查開關盒上的插座,接線是否松動。檢查所有接線端子并確保擰緊每個電機插座。有良好的接地線。檢查所有限位開關操作靈活、牢固。使用相序表檢查輸入電源的相序,確認輸入電源的相序與機床各處校準的電源相序一致。
(2)連接機床總電源。接通機床主電源,檢查數控電箱轉向、主軸電機冷卻風扇、機床電箱冷卻風扇是否正確,潤滑、液壓、液壓油標指示是否正確。其他地方及機床泛光燈是否正常,保險絲是否損壞。測量強電流各部分的電壓,尤其是數控和伺服單元所用電源變壓器的一次電壓。
拆卸元件時應使用吸錫器及吸錫繩,切忌硬取。數控車床同一焊盤不應長時間加熱及重復拆卸,以免損壞焊盤。
(3)數控電箱通電。
① 按 CNC 電源鍵接通 CNC 電源,觀察 CRT 顯示,直至出現正常畫面。
(2)將狀態選擇開關置于JOG位置,將點動速度置于低檔,分別進行各坐標正反方向的點動操作,同時按下相應的超量程保護用手按點動方向開關,驗證其保護效果的可靠性,然后進行慢速超量程試驗。
(3) 將狀態開關置于零位,完成歸零操作。直到參考點返回的動作完成后,才能進行其他操作
④將狀態開關置于MDI位置,進行手動換檔測試,驗證主軸轉速開關在較低位置,進行各檔主軸正反轉測試,觀察主軸運轉及轉速顯示的正確性,然后逐漸提高轉速至較高轉速,觀察主軸運轉的穩定性。
(5)逐漸改變快速超調開關和進給速度開關,隨機對準刀架,觀察刀位變化的正確性。
3、數控車床操作試驗
為保證數控機床的長期自動運行性能,安裝調試后必須檢查工作的可靠性。運行試驗一般分為空運行試驗和負載試驗。
