什么是斜軌小數控車床?

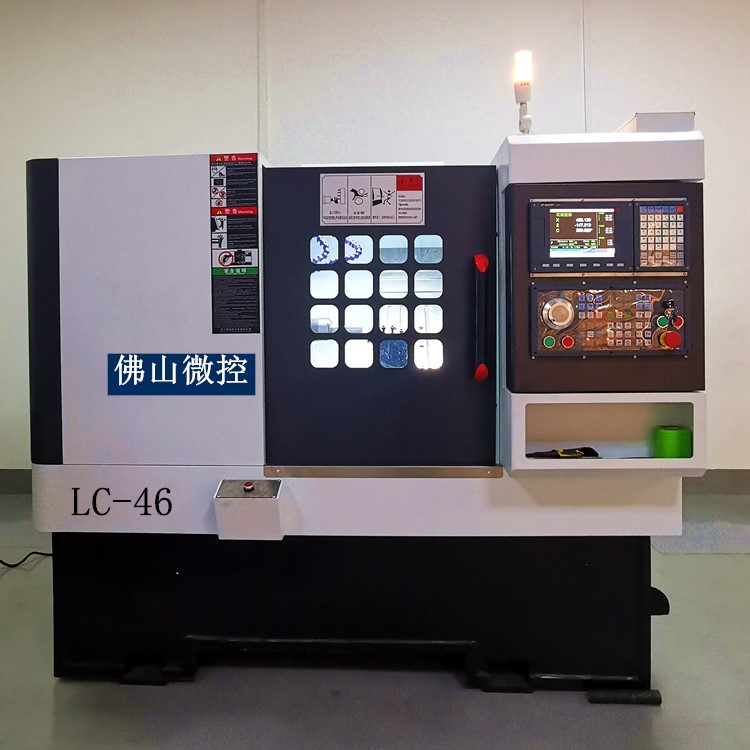

2022-04-11小型數控車床是一種高精度、效率高的自動化機床,體型小巧,但是功能卻齊全。佛山微控科技生產的25機、36機、46排刀式數控車床就屬于小型數控車床。配備多工位刀塔或動力刀塔,機床就具有廣泛的加工藝性能,可加工直線圓柱、斜線圓柱、圓弧和各種螺紋、槽、蝸桿等復雜工件,具有直線插補、圓弧插補各種補償功能,并在復雜零件的批量生產中發揮了良好的經濟效果。然后小型數控車床有斜床身和平床身之分。
平床身數控車床是從普通車床加以簡單數控改造而來的,在自動化方面的考慮不全。
斜床身數控車床的布局直接可以影響X方向滾珠絲桿的間隙,重力直接作用于絲桿的軸向,使傳動時的反向間隙幾乎為零。平床身數控車床的X方向絲桿不受軸向重力影響,間隙無法直接消除。這就是設計給斜床身數控車床帶來的先天精度優勢。
通過加工精度來進行對比。數控車床的傳動絲桿是高精度的滾珠絲桿,絲桿與螺母之間的傳動間隙很小,但也不是說沒有間隙,而只要有間隙,當絲桿向著一個方向運動后再反向傳動時,難免會產生反向間隙,有反向間隙就會影響數控車床的重復定位精度,從而影響加工精度。
斜床身數控車床的刀具是在工件的斜上方往下進行切削,切削力與工件的重力方向基本一致,所以主軸運轉相對平穩,不易引起切削振動,而平床身數控車床在切削時,刀具與工件產生的切削力與工件重力成90°,容易引起振動。
小型數控車床的外形配置要求是怎樣的呢?
小型數控車床防護罩是用來保護機床的。有很多種類。有風琴防護罩,鋁簾、鋼板防護罩,是導軌上所用的.還有絲杠上所用的絲杠防護罩包括:圓形,方形,多邊形.這幾種的做法又有所不同.有用鋼絲支撐式還有縫合式.還有卷簾式防護罩和盔甲防護罩等等。
數控機床鋼板防護罩常用的材質主要有A3鐵板、1Cr13板、201不銹鋼板等。
A3碳素結構鋼舊鋼號為Q235碳素結構鋼。Q235普通碳素結構鋼-普板是一種鋼材的材質。Q代表的是這種材質的屈服限度,后面的235,就是指這種材質的屈服值,在235MPa左右。并會隨著材質的厚度的增加而使其屈服值減小。由于含碳適中,綜合性能較好,強度、塑性和焊接等性能得到較好配合,用途廣泛。
風琴式機床導軌防護罩:專用材料制作,耐冷卻劑,防水,防乳劑,防塵,防鐵屑、砂輪末。硬用沖撞不變形,密封好,行走平穩,運行輕便。行程長壓縮小,長度比值為1:10。除生產平面風箱式以外上面可帶不銹鋼片。
鋼板式機床導軌防護罩:由鋼板和不銹鋼板制成的防護罩,質優壽命長,能防冷卻液和乳液,防鐵屑,密封好,能防工具的偶然事故,行走平穩,伸縮自如,堅固耐用。低速運行標準12m/min以下,中速運行標準25m/min以下,高速運行25m/min以上。
什么是小型數控車床的加工順序?
數控車床廠家佛山微控科技覺得在數控車床加工過程中,加工對象復雜,特別是一些輪廓曲線形狀以及位置有變化的,再加上材料、批量的不同增加了加工難度。所以在對具體零件制定加工順序時,應該先進行具體分析和區別對待,靈活處理。這樣才能保證加工順序的和理性。從而提高生產效率,收獲到高質量的產品。在編程時要充分考慮兩個層面的問題,一是加工順序,二是參數,如轉速,進給量,切削深度。
加工順序一般為:先鉆孔,后平端。這樣可以防止鉆孔時縮料;先粗加工,后細加工;先加工公差大的然后加工公差小的。
順序一般應按下列原則進行:
1、上道工序的加工不能影響下道工序的定位與夾緊,中間穿插有通用機床加工工序的也要綜合考慮。
2、先進行內形內腔加工序,后進行外形加工工序。
3、在同一次安裝中進行的多道工序,應先安排對工件剛性破壞小的工序。
4、以相同定位、夾緊方式或同一把刀加工的工序應先連接進行,以減少重復定位次數,換刀次數與挪動壓板次數。
5、內外交叉對既有內表面(內型腔),又有外表面需加工的零件,安排加工順序時,應先進行內外表面粗加工,后進行內外表面精加工。
以上就是小型數控車床的介紹,那么如何挑選合適的性價比高的小型數控車床呢?
購進數控車床等加工設備不僅應關注其使用性能,工作效率也是關鍵。在使用過程中,只有充分考慮影響數控車床各方面因素,才能使數控車床的能力得到充分的發揮。
一、制定合理的工藝路線,減少數控銑削的輔助時間
為了提高數控車床的效率,首先須認真分析數控車床,弄清零件的材料、結構特點和形位公差要求、光潔度、熱處理等方面的技術要求,根據具體條件盡量提高加工效率,制定出合理的工藝。
二、選擇恰當?shù)牡毒?/span>
選擇刀具應考慮數控車床的能力、工序內容、工件材料等因素。數控車床所選擇的刀具,不僅要求具有高硬度、高耐磨性、足夠的強度和韌性、高耐熱性及良好的工藝性,而且要求尺寸穩定、安裝調整方便,并具有良好的經濟性。盡可能選擇通用的標準刀具,不用或少用特殊的非標準刀具。
三、合理安裝夾緊工件,提高裝夾速度
在數控車床上工件時,工件的定位安裝應力求使設計基準、工藝基準與編程計算的基準統一;盡量減少裝夾次數,盡可能在一次定位裝夾后,加工出全部表面;避免采用占機人工調整方案,以充分發揮數控車床的效能。對零件進行定位、夾緊設計以及家具的選用和設計等問題上要作全方面考慮。
四、使用專用的車床切削油,減少刀具的損耗
車床切削油含有切削專用添加劑成分,通過添加劑的釋放可以有效的保護刀具,減少刀具的磨損并能提高工件精度。通過減少刀具的換刀次數來提高設備的運行時間,從而大幅度的提高生產效率。
