斜軌數控車床
2022-10-22什么是斜軌數控車床?
斜軌數控車床是一種高精度、高效率的自動化機床?,F(xiàn)今,斜軌數控車床在零件加工上用得越來越多,即節約了人力又提高了效率。

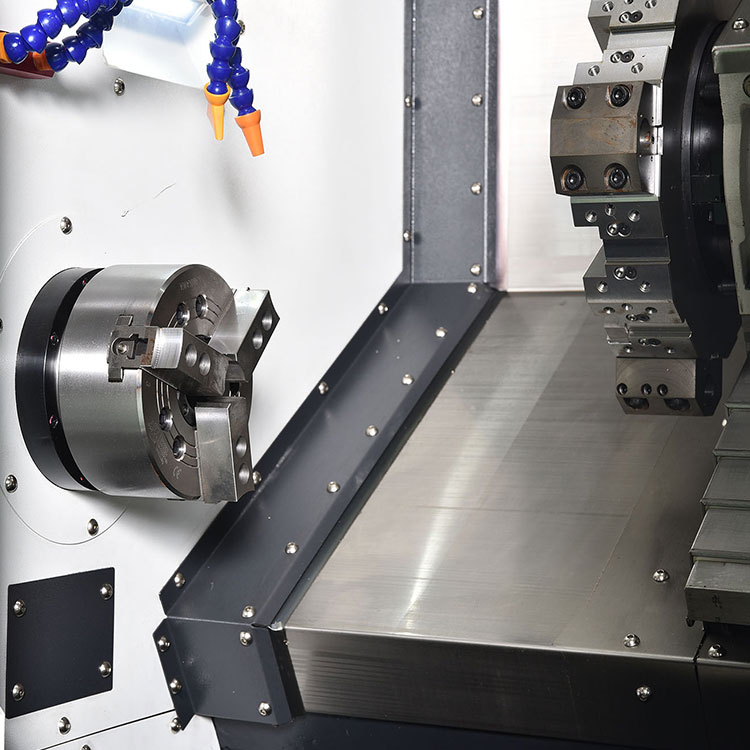

斜軌數控車床是高剛度,床身傾斜30°或45°,采用優質鑄鐵樹脂砂造型,緊密型筋骨板結構,剛性好、抗震性強。大拖板和刀架斜置,使得機床的操作和排屑都很方便,并且占地面積小,有很好的宜人性。采用整體式套筒主軸,進口精密級主軸軸承,及主軸伺服電機驅動,以實現高精度、高剛性及轉速穩定性。散熱片式主軸箱設計,并配有對稱的加強筋,可有效降低主軸溫升,增加主軸穩定性及軸承壽命。配備多工位刀塔或動力刀塔,機床就具有廣泛的工藝性能,可加工直線圓柱、斜線圓柱、圓弧和各種螺紋、槽、蝸桿等復雜工件,具有直線插補、圓弧插補各種補償功能,并在復雜零件的批量生產中發揮了良好的經濟效率。
數控車床的編程有如下特點:
(1)在一個程序段中,根據圖樣上標注的尺寸,可以采用絕對值編程、增量值編程或二者混合編程。
(2)由于被加工零件的徑向尺寸在圖樣上和測量時都是以直徑值表示,所以用絕對值編程時,X以直徑值表示;用增量值編程時,以徑向實際位移量的二倍值表示,并附上方向符號(正向可以省略)。
(3)為提高工件的徑向尺寸精度,X向的脈沖當量取Z向的一半。
(4)由于車削加工常用棒料或鍛料作為毛坯,加工余量較大,所以為簡化編程,數控裝置常具備不同形式的固定循環,可進行多次重復循環切削。
(5)編程時,常認為車刀刀尖是一個點,而實際上為了提高刀具壽命和工件表面質量,車刀刀尖常磨成一個半徑不大的圓弧,因此為提高加工精度,當編制圓頭刀程序時,需要對刀具半徑進行補償。數控車床一般都具有刀具半徑自動補償功能(G41,G42),這時可直接按工件輪廓尺寸編程。對不具備刀具半徑自動補償功能的數控車床,編程時需先計算補償量。
斜軌數控車床與平床身的車床有什么優勢呢?
平床身數控車床的工藝性好,便于導軌面的加工。水平床身配上水平放置的刀架可提高刀架的運動精度,一般可用于大型數控車床或小型精密數控車床的布局。但是水平床身由于下部空間小,故排屑困難。從結構尺寸上看,刀架水平放置使得滑板橫向尺寸較長,從而加大了機床寬度方向的結構尺寸。
水平床身配置傾斜放置的滑板,并配置傾斜式導軌防護罩,這種布局形式一方面有水平床身丁藝性好的特點,另一方面機床寬度方向的尺寸較水平配置滑板的要小,且排屑方便。水平床身配上傾斜放置的滑板和斜床身配置斜滑板布局形式被中、小型數控車床所普遍采用。此兩種布局形式的特點是排屑容易,熱鐵屑不會堆積在導軌上,也便于安裝自動排屑器;操作方便,易于安裝機械手,以實現單機自動化;機床占地面積小,外形簡單、美觀,容易實現封閉式防護。
斜床身其導軌傾斜的角度分別為30, 45, 60, 75和90(稱為立式床身),若傾斜角度小,排屑不便;若傾斜角度大,導軌的導向性差,受力情況也差。導軌傾斜角度的大小還會直接影響機床外形尺寸高度與寬度的比例。綜合考慮上面的因素,中小規格的數控車床其床身的傾斜度以60為宜。
在斜軌數控車床使用中,車孔的關鍵技術是解決內孔車刀的剛性和排屑問題。
1、增加內孔車刀的剛性可采取以下措施
(1)盡量增加刀柄的截面積,通常內孔車刀的刀尖位于刀柄的上面,這樣刀柄的截面積較小,還不到孔截面積的1/4,若使內孔車刀的刀尖位于刀柄的中心線上,那么刀柄在孔中的截面積可大大地增加。
(2)盡可能縮短刀柄的伸出長度,以增加車刀刀柄剛性,減小切削過程中的振動,此外還可將刀柄上下兩個平面做成互相平行,這樣就能很方便地根據孔深調節刀柄伸出的長度。
2、解決排屑問題
主要是控制切屑流出方向。精車孔時要求切屑流向待加工表面(前排屑)。為此,采用正刃傾角的內孔車刀;加工盲刀時,應采用負的刃傾角,使切屑從孔口排出。

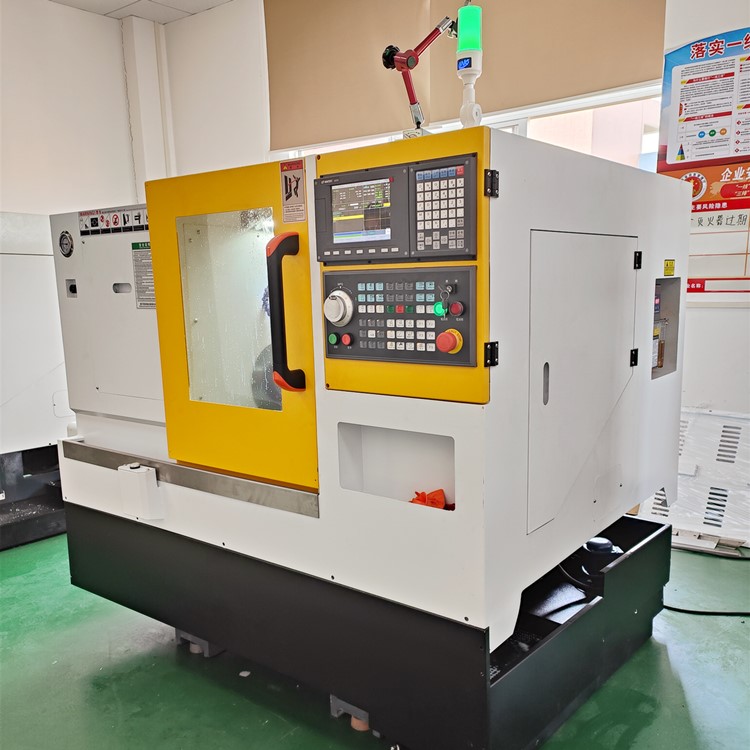

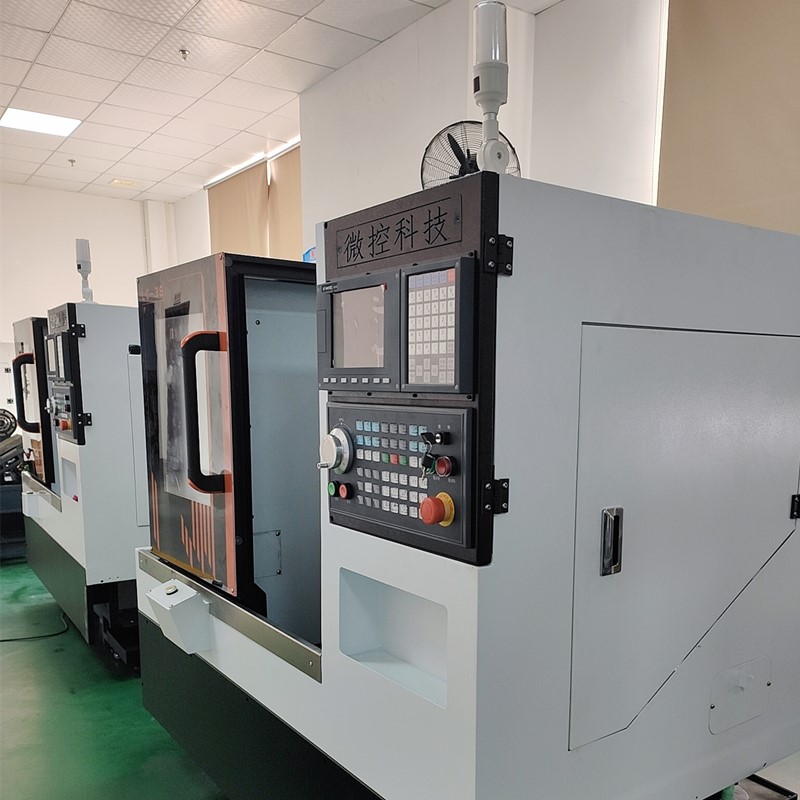

以上是斜床身數控車床的了解,佛山微控科技作為數控車床廠家,結合著斜軌車床的優點,36型斜軌數控車床。1.床身采用高強度鑄鐵一體成型,組織致密,強度好,硬度恰當,磨擦系數低。床身為30 度斜度,整體型箱結構大大增強了機床的整體剛性和穩定性,且有吸震之功能,減少了刀具損耗,提高工件品質,為用戶在使用中提供了高效率和高可靠性的保證。
2.高速、高光型主軸設計,主軸采用前三后二共 5 顆 P4 級精密軸承,迷宮式防水設計和散熱片式主軸箱設計,達到最佳的防水防塵效果。引用高科技潤滑技術及獨特套筒。結構主軸展現最佳穩定性,確保最大軸向剛性,徑向剛性及加工精度。采用伺服主軸電機方案,實現大范圍自動無級調速以及分度功能。
3.高精度、高速度、高剛性的滾珠絲桿、直線導軌。X、Z 軸使用臺灣品牌滾珠絲桿、直線導軌,絲桿軸承采用 SKF 精密軸承。軌道之間超大跨距,位移速度可達 25M/min,絲桿兩端采用雙預拉設計,提高機床的精度與穩定性。兩軸轉動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯,受力良好、定位精度高,配備電腦自動潤滑系統強制潤滑。保證機床長期工作穩定性。
4. 控制系統使用自主研發生產的 630TA 總線式數控系統,伺服電機使用絕對值式,精度高,穩定性好,開機無須回零。
5.液壓站采用變量泵、電機、電磁閥并加裝風冷裝置,噪音小、油溫低。
6.電器控制箱內采用熱交換器,使電器箱內的熱氣迅速排出,保持箱內恒溫,使控制系統穩定運作。
7.造型優美的全防護罩,防水性能好,活動門開啟輕松自如。
