什么是銑床數控系統?
2023-06-12什么是銑床數控系統?
銑床數控系統在設計中大量采用模塊化結構。這種結構易于拆裝、各個控制板高度集成,使可靠性有很大提高,而且便于維修、更換。銑床數控系統廠家設計了比較健全的自我保護電路。
PMC信號和PMC功能指令極為豐富,便于銑床廠商編制PMC控制程序,而且增加了編程的靈活性。銑床數控系統提供串行RS232C接口,以太網接口,能夠完成PC和機床之間的數據傳輸。
銑床數控系統性能穩定,操作界面友好,系統各系列總體結構非常的類似,具有基本統一的操作界面。銑床數控系統可以在較為寬泛的環境中使用,對于電壓、溫度等外界條件的要求不是特別高,因此適應性很強。

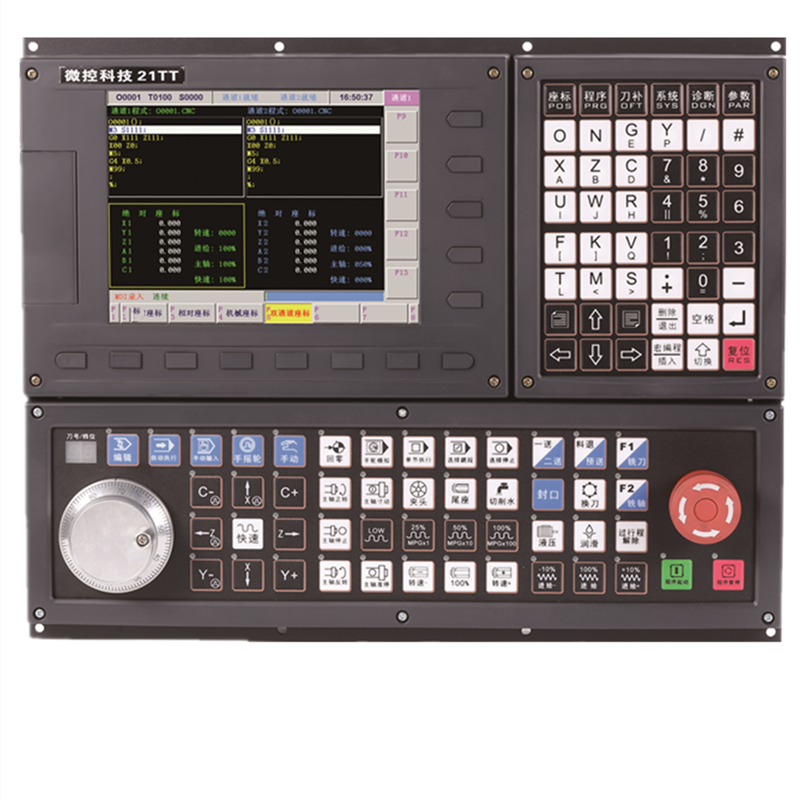

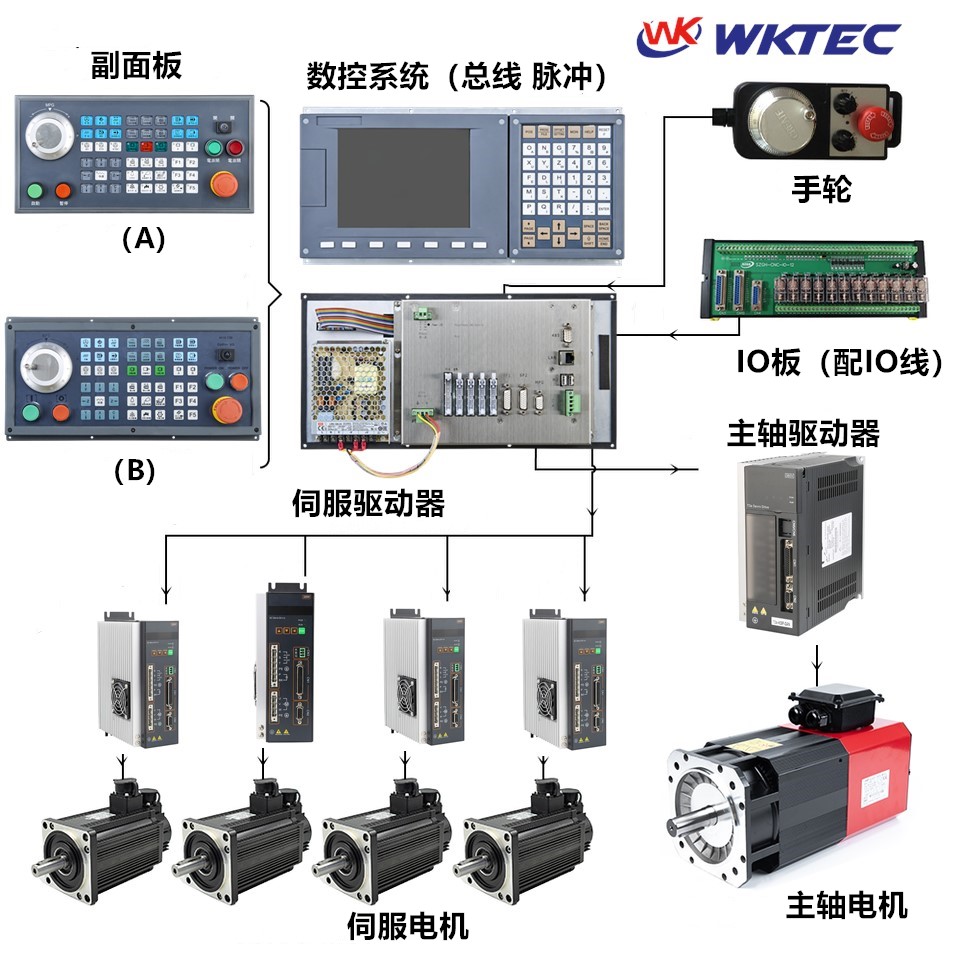

銑床數控系統才有總線式,具有下面的特點:

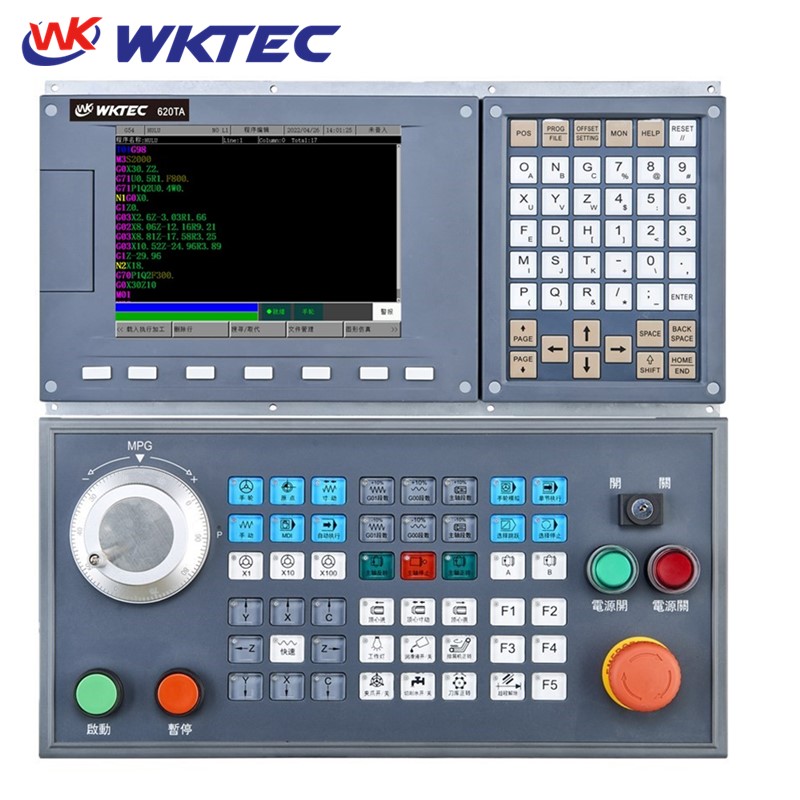

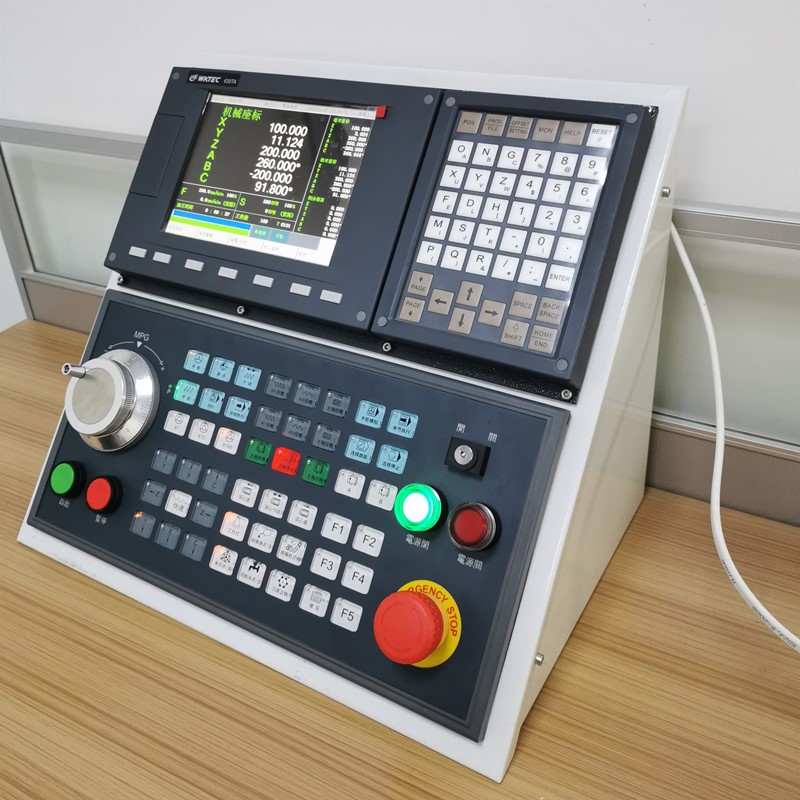

1)操作面板具有CPU
機床的操作面板,按鈕多,很多按鈕需要響應指示燈,對于很多安裝在電器箱中的數控系統來說,操作面板到NC(或PLC)的距離較遠。為簡化連線,操作面板的按鈕和指示燈采用單片機控制,通過串行通信和NC相連。大大節約了連線成本,提高了運行的可靠性。
2) 獨立式HMI(Human Machine Interface)
常用的獨立式HMI采用通用(工業)PC,利用通用操作系統(如Windows、WinCE、Linux等)平臺,構建數控系統的HMI,通過串行通信、現場總線與NC系統相連。
利用通用軟件平臺,軟件開發方便,并具有一定的開放性。
便于和其它軟件連接(如CAM、網絡等)。與NC的連線簡單,安裝方便。
3)PLC采用獨立CPU
嵌入式PLC采用系統CPU,通過分時軟件,實現I/O控制功能。結構簡單,成本低,但控制點數不宜過多,控制程序的執行時間不宜過長,否則將影響數控系統的綜合性能。
因此,對于高性能加工中心,PLC控制點數多,程序量大,PLC采用獨立的CPU,設計成獨立的PLC(模塊),通過串行通信或雙端口RAM和系統CPU實現數據通信和數據共享,進而實現NC和PLC的協調工作。
4)采用全數字化控制
各伺服驅動器和主軸驅動器采用全數字化控制,其CPU 廣泛采用高速DSP,以保證位置控制、速度控制、矢量變換控制、直接轉矩控制等復雜算法的實現;
原來返回?cái)?shù)控系統的光柵量現在也反饋到伺服驅動器,在伺服驅動器中實現了閉環的控制,所有伺服參數(包括電流環、速度環、位置環參數)由數控系統HMI 設置管理,便于各軸伺服匹配。
5)實時網絡接口
各子系統一般自帶實時網絡接口,以免去重新加裝接口的麻煩??偩€協議復雜,沒有統一標準。
銑床數控系統自動編程的主要類型有:數控語言編程(如APT語言)、圖形交互式編程(如CAD/CAM軟件)、語音式自動編程和實物模型式自動編程等。
1)數控語言編程
數控語言編程要有數控語言和編譯程序。編程人員需要根據零件圖樣要求用一種直觀易懂的編程語言(數控語言)編寫零件的源程序(源程序描述零件形狀、尺寸、幾何元素之間相互關系及進給路線、工藝參數等),相應的編譯程序?qū)υ闯绦蜃詣?dòng)的進行編譯、計算、處理,最后得出加工程序。數控語言編程中使用最多的是APT數控編程語言系統。
會話型自動編程系統是在數控語言自動編程的基礎上,增加了“會話”的功能。編程員通過與計算機對話的方式,輸入必要的數據和指令,完成對零件源程序的編輯、修改。它可隨時停止或開始處理過程;隨時打印零件加工程序單或某一中間結果;隨時給出數控機床的脈沖當量等后置處理參數;用菜單方式輸入零件源程序及操作過程等。
2)圖形交互式編程
圖形交互式編程是以計算機繪圖為基礎的自動編程方法,需要CAD/CAM自動編程軟件支持。這種編程方法的特點是以工件圖形為輸入方式,并采用人機對話方式,而不需要使用數控語言編制源程序。從加工工件的圖形再現、進給軌跡的生成、加工過程的動態模擬,直到生成數控加工程序,都是通過屏幕菜單驅動。具有形象直觀、高效及容易掌握等優點。
3)語音式自動編程
語音式自動編程是利用人的聲音作為輸入信息,并與計算機和顯示器直接對話,令計算機編出數控加工程序的一種方法。語音編程系統編程時,編程員只需對著話筒講出所需指令即可。編程前應使系統“熟悉”編程員的“聲音”,即首次使用該系統時,編程員必須對著話筒講該系統約定的各種詞匯和數字,讓系統記錄下來并轉換成計算機可以接受的數字命令。
4)實物模型式自動編程
實物模型式自動編程適用于有模型或?qū)嵨?,而無尺寸的零件加工的程序編制。因此,這種編程方式應具有一臺坐標測量機,用于模型或?qū)嵨锏某叽鐪y(cè)量,再由計算機將所測數據進行處理,最后控制輸出設備,輸出零件加工程序單或穿孔紙帶。這種方法也稱為數字化技術自動編程。
以上是銑床數控系統的介紹,歡迎大家探討。
