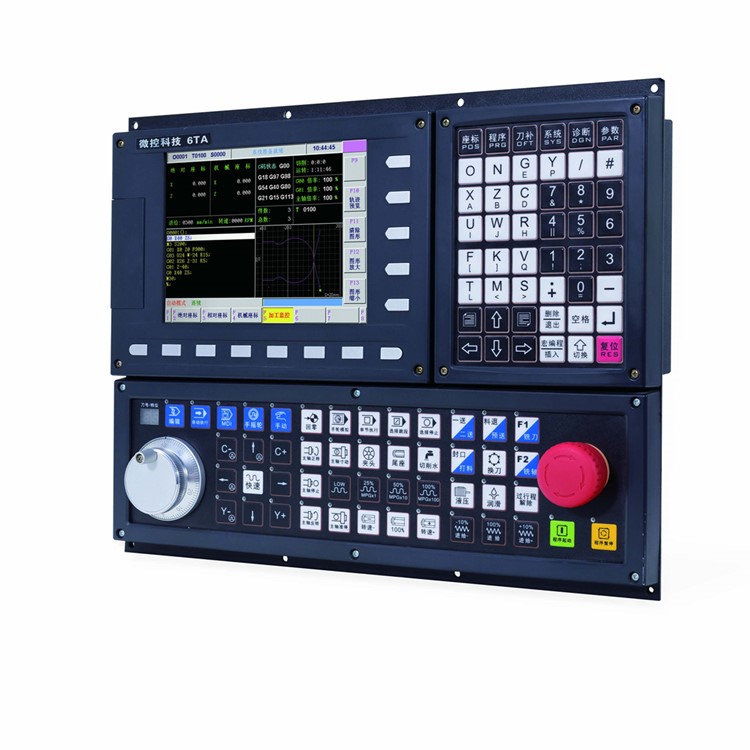

6TA六軸滾齒機數控系統

滾齒機數控系統

  6TA六軸滾齒機數控系統是佛山微控工業自動化科技有限公司針對齒輪加工開發的專用六軸數控系統,可以實現任意齒數的加工,采用專用滾齒指令,實現多軸聯動滾削直齒、斜齒、圓弧齒、錐齒、花鍵、蝸輪。內置專機加工參數設定界面,只需設定對應的齒輪參數即可,操作便捷,降低對操作人員的能力要求。

常用的滾齒機數控系統是什么?滾齒機數控系統多少錢一臺?

6TA六軸滾齒機數控系統功能特點:

功能特征

控制軸數:5進給軸,2個模擬主軸;

聯動軸數:3軸

8 英寸寬屏 LCD,分辨率為800×480

采用32 位高性能CPU 和超大規??删幊唐骷﨔PGA

56M用戶儲存空間

實時全方位自診斷功能,實時顯示系統各種狀態

每分鐘進給、每轉進給

公制、英制輸入方式

機床回參考點

快速倍率:F0、25%、50%、100%共四級實時修調

進給倍率:0~150%共十六級實時修調

1路主軸編碼器反饋,主軸編碼器線數可設定(100p/r~5000p/r)

編碼器與主軸的傳動比:(1~255):(1~255)

主軸轉速:可由S代碼或PLC信號給定,轉速范圍 0r/min~9999r/min

主軸倍率:50%~120%共8級實時修調

插補方式:直線插補、圓弧插補(支持三點圓弧插補)

主軸恒線速度控制

ISO 代碼,支持語句式宏代碼編程,支持相對坐標、絕對坐標和混合坐標編程

程序調用:支持帶參數的宏程序調用,4 級子程序嵌套

各軸獨立反向間隙補償

螺距誤差補償:補償點數、補償間隔、補償原點可設定

刀具半徑補償、刀具長度補償、刀具磨損補償、刀具壽命管理

刀偏執行方式:修改坐標方式、刀具移動方式

各軸最大速度、加減速獨立設置

緊急停止、硬件行程限位、軟件行程檢查

中英文頁面切換

顯示實時時間、加工件數、加工時間等信息

各種插補指令功能及M、S、T功能等

數據備份與恢復、升級功能

最高快速移動速度可達60m/min

最高切削速度可達30m/min

切削進給:前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型

快速移動:前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型

加減速的起始速度、終止速度和加減速時間由參數設定

系統具有前瞻功能,最多可預讀15 段NC 程序,使小線段插補高速平滑,適于零件加工


數控滾齒機系統廠家


6TA六軸滾齒機數控系統特別優勢:

精度優勢

絲杠螺距補償、記憶型螺距誤差補償,最大程度提高機加工精度

1ms高速插補,控制精度 1μm、0.1μm 可選,顯著提高了零件加工的效率、精度和表面質量。

接口優勢

用戶可自行編輯I/0邏輯控制,36輸入/36輸出,輸入信號可實現高低電平在線切換

PLC程序通信下載

USB 可移動U盤拷貝接口,可實現U盤DNC功能、實現外接海量存儲器、可實現系統升級、參數、梯圖拷貝/還原

RS232:零件程序、參數等文件雙向傳輸,支持PLC程序、系統軟件串口升級

可配外掛手輪或面板式手輪

主軸變頻控制,進給軸脈沖控制

操作優勢

全屏幕編輯系統,在線修改刀補、參數等操作

二維刀具軌跡顯示,且圖形可任意放大、縮小、平移,圖形坐標系方向可更改

可實現多級密碼保護,如程序、參數、梯圖保護,方便現場管理

兼容國內外主流數控系統指令代碼

主軸速度實時修調

任意程序段開始加工,任意刀具號開始加工

加工過程中,單段與連續隨意切換

支持程序/程序段/字檢索、修改、刪除、復制、粘貼

可查看報警記錄,方便查找程序錯誤或機床故障

支持幫助功能,可查看代碼意思和操作指引

支持在線編輯PLC

支持多PLC程序(最多20個),當前運行的PLC程序可選擇

中英文界面切換

用戶自定I/O


數控滾齒機系統廠家


  滾齒機數控系統6TA本系統采用32 位高性能CPU 和超大規??删幊唐骷﨔PGA,實時控制和硬件插補技術保證了系統μm級精度下的高效率,可編輯的PLC 使邏輯控制功能更加靈活強大。6TA數控滾齒機系統可控制5個進給軸、2個模擬主軸,1ms 高速插補,0.1μm 控制精度,顯著提高了零件加工的效率、精度和表面質量。

哪里有滾齒機數控系統廠家?滾齒機數控系統如何選擇?

6TA滾齒機數控系統是針對國內機床廠家自主研發的高性價比數控滾齒機系統。本系統工作臺回轉,滾刀主軸回轉,刀架滑板垂直進給、工作臺水平進給均采用交流伺服數字控制,滿足各自運動及其合成運動的要求。也可以通過數控實現滾刀切向進給和刀架自動轉位。該數控滾齒機系統出了具有萬能滾齒機的一切功能外,還可以加工非圓齒輪,通過編程可實現多種自動循環,如在一次安裝中加工多聯齒輪等。當機床具有工件自動夾緊、自動上下裝置時,可實現單機自動,當具有刀具自動更換裝置時,可納入齒輪加工柔性系統。同時,還具有傻瓜式操作功能,操作者一般只需輸入滾刀及工件齒數,模數、高度及螺旋角等參數,通過簡單對刀即可加工齒輪。

滾齒機數控系統價格
