21TA四軸滾齒機數控系統
滾齒機數控系統
21TA四軸滾齒機數控系統是佛山微控工業自動化科技有限公司針對齒輪加工開發的專用四軸數控系統，可以實現任意齒數的加工，采用專用滾齒指令，實現多軸聯動滾削直齒、斜齒、圓弧齒、錐齒、花鍵、蝸輪。內置專機加工參數設定界面，只需設定對應的齒輪參數即可，操作便捷，降低對操作人員的能力要求。
-
? 支持安川M-Ⅱ高速總線通訊協議
? 支持17位，23位絕對式編碼器，精度高，免回零，可實現閉環控制
? X、Y、Z、4th、5th五軸控制，Z、4th、5th軸的軸名、軸型可定義
? 1ms插補周期，控制精度0.001和0.0001mm可選
? 2路0~10v模擬電壓輸出，支持雙主軸控制。
? 適配伺服主軸可實現連續定位，剛性攻絲，剛性螺紋加工
? 支持語句式宏指令編輯，支持帶參數的宏程序調用
? 具備USB接口，極大方便了加工程序的拷貝和系統參數的導入導出
? 可車削各種螺紋，螺紋退尾長度，螺紋切入角度可設定
? 具有攻絲、深孔鉆、割槽、內外圓柱面、端面循環加工等多種復合循環功能
? 具有倒角功能、自動重復上料、條件等待等多種專用功能
? 開放時鐘功能，計件功能，設備出廠時可設置使用時間權限
? 電子齒輪功能?？墒闺姍C與任意螺距絲桿直連
? 內置多PLC程序，當前運行的PLC程序可選擇
? 反向間隙和螺距補償功能最大程度提高機械加工精度
? 超大程序容量：64M字節，可儲存400個加工程序。
? 8.4”TFT800x600點陣液晶顯示器，支持全中文或者全英文菜單顯示
? 滾齒機專用指令以及專用參數設定界面
? 參數化編程方便用戶快速使用
以上是關于Tags:廣東滾齒機數控系統廠家，廣東滾齒機數控系統價格的詳細介紹
地區產品： 廣東滾齒機數控系統，江蘇滾齒機數控系統，浙江滾齒機數控系統，佛山滾齒機數控系統，山東滾齒機數控系統，中山滾齒機數控系統，蘇州滾齒機數控系統，寧波滾齒機數控系統，順德滾齒機數控系統，無錫滾齒機數控系統。
-
功 能 描 述 規 格 指 標 控制軸 控制軸數 5軸 聯動軸數 5軸 PLC控制軸數 3軸 輸入指令 最小設定單位 0.001mm和0.0001mm可選 最小移動單位 0.001mm和0.0001mm可選 最小移動單位 ±99999999*最小指令增量 進給 最大移動速度 60000mm/min 螺紋導程 0.001mm～500.000mm 自動加減速 前加減速直線型、前加減速S型 螺紋功能 普通螺紋（跟隨主軸）/剛性螺紋

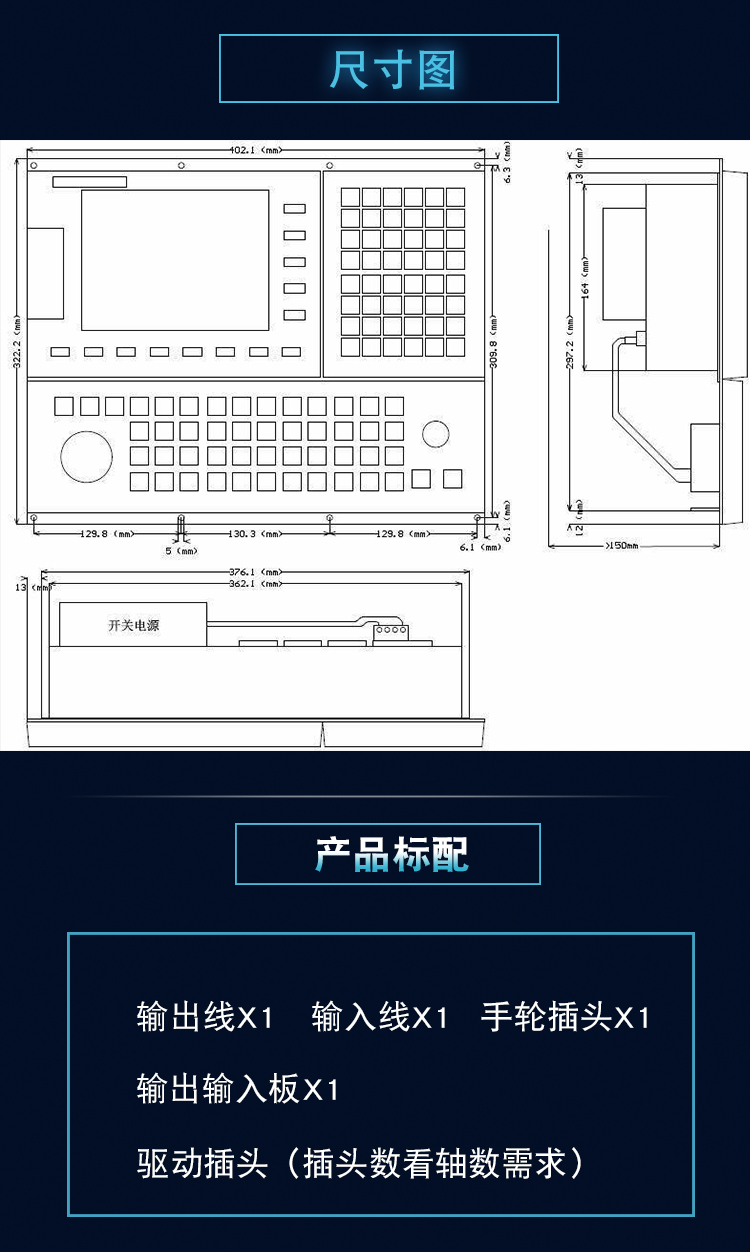

單頭/多頭公英制直螺紋、錐螺紋和端面螺紋，等螺距變螺距螺紋插補 定位，插補功能 直線、圓弧、螺紋循環、攻絲循環、鉆孔循環、外圓、端面復合循環等功能 存儲及編輯 程序存儲容量 電子盤：64M字節 存儲程序個數 400個 程序編輯 插入，修改，刪除，復制 參數存儲 參數備份，恢復出廠值，參數U盤導入導出 顯示 橫款 8英寸，TFT真彩顯示 U盤功能 程序?qū)雽?dǎo)出 有 參數導入導出 有 系統U盤升級 有 輸入輸出 輸入口 46路開關量，光電隔離輸入 輸出口 38路開關量輸出（OC輸出） 固定循環功能 G94 端面車削循環 G93 外圓車削循環 G92 螺紋循環（直、錐螺紋，公、英制，單頭、多頭螺紋、任意螺紋切入角） G70,G71,G72,G73 復合循環 G74 端面鉆孔循環 G75 切槽或割斷循環 G33 剛性攻絲循環 補償機能 補償功能 刀具補償、反向間隙補償、絲杠螺距誤差補償 21TA四軸滾齒機數控系統安裝尺寸
