銑床數控系統

數控系統

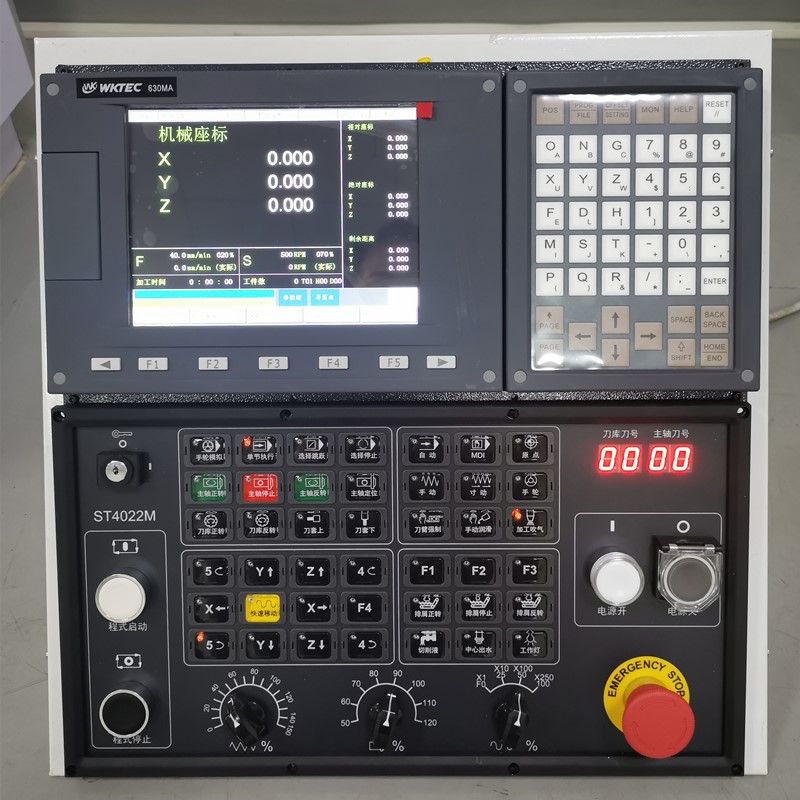

630MA/620MA數控系統為數控銑床專用控制系統,該系統應用32位高速CPU、超大規??删幊碳尚酒瑯嫵煽刂坪诵?μm級精度控制,800x600點陣TFT真彩液晶顯示,中文操作界面,操作簡單直觀。

    630MA/620MA數控系統為數控銑床專用控制系統,該系統應用32位高速CPU、超大規??删幊碳尚酒瑯嫵煽刂坪诵?μm級精度控制,800x600點陣TFT真彩液晶顯示,中文操作界面,操作簡單直觀。具有U盤管理功能,便于參數和程序的導入導出,以及系統軟件升級。系統可配置17位或23位絕對編碼伺服驅動器以及普通2500線交流伺服驅動器或三相步進驅動器。通過編程可以實現主軸分度,凹槽加工循環指令,自動刀具測量,直線角度編程功能,鉆孔循環功能,刀尖半徑補償,圖形仿真,主軸準停定位,手輪模擬功能,快速定位、直線插補、圓弧插補、螺旋線插補、攻絲循環、深孔鉆循環、鏜孔循環、跳轉循環加工、固定復合循環加工、鏡像加工、比例縮放加工、變頻主軸控制/伺服主軸控制、擴展輸入輸出口控制等功能。系統具有刀具長度補償和刀具半徑補償功能。同時具有B類用戶宏程序功能以及自動模式下通過手搖手輪方式進行試運行校驗程序等高端功能,以及通過U盤進行DNC超大文件加工功能,具有很高的性價比。

銑床數控系統

銑床數控系統

銑床數控系統的產品參數:

630MA/620MA銑床數控系統
功  能描    述規   格 指 標
控制軸控制軸數4軸    (X、Y、Z、A)或3軸(X、Y、Z)
聯動軸數4軸4聯動   或 3軸3聯動
輸入指令最小設定單位X:0.001mm  Y:0.001mm  Z:0.001mm  A:0.001mm
最小移動單位0.001mm
最大指令值±99999.999mm
進給最大移動速度60000mm/min
自動加減速直線,前加減速
進給速度倍率0~150%
快速速度倍率Fo~100%,Fo由參數設定
手動手動連續進給X,Y,Z,A:手動進給速度按鍵設定
返回機床零點三種回零:方式B(Z脈沖中斷方式),方式C(回零定位開關),方式A(回浮動零點)
絕對式編碼器方式:不需要回零
返回程序零點快速回加工起始點
單步增量進給進給當量0.001mm,0.01mm,0.1mm,1mm
手輪進給倍率:x1,x10,x100;軸選:X,Y,Z,A;按鍵或外部輸入口選控倍率和軸選
插補定位,插補功能直線、圓弧、螺旋線、攻絲循環、鉆孔循環、鏜孔循環等固定循環功能
存儲程序存儲容量大容量,2M Byte   / 8M Byte
存儲程序個數480個
參數存儲參數恢復,備份,恢復出廠值,參數U盤導入導出
編輯方式一:全屏字符編輯插入,修改,刪除,復制;
方式二:字段輸入編輯方式一編輯模式適用于宏程序編輯;
顯示液晶顯示8英寸,TFT真彩顯示
位置,程序,刀補,報警,診斷,參數,設置,U盤顯示內容豐富,直觀
U盤功能程序導入導出
參數導入導出
系統U盤升級
串口通訊RS23219200bps,用于程序的輸入輸出以及系統升級
M,S,T機能輸入口40路開關量,光電隔離輸入
輸出口32路開關量輸出(OC輸出)
主軸功能變頻器模擬量控制(0~10V),倍率范圍0~150%;
M41~M44   四檔位控制;
伺服主軸控制(速度控制和位置控制切換)
主軸定位換刀控制
刀具功能刀位號:T01~T32(具有刀具編碼方式);
刀補號:01~32;
運行中修整刀補值;
程序控制動態刀補補償功能;
拉刀和松刀控制(按鍵控制或外接按鈕控制)
輔助T功能有,特定T代碼執行特定子程序
輔助M功能有,特定M代碼執行特定子程序
MDI方式快捷MDI方式在位置界面(絕對坐標或相對坐標)下直接輸入要執行的程序段,推薦用戶使用此模式。
傳統MDI輸入方式進入MDI輸入界面,按字段輸入
補償機能補償功能刀具補償長度補償、刀具半徑補償、反向間隙補償、絲杠螺距誤差補償
固定循環功能G73高速深孔鉆循環
G74左旋攻絲循環
G76精鏜循環
G80固定循環注銷
G81鉆孔循環(點鉆循環)
G82鉆孔循環(鏜階梯孔)
G83排屑鉆孔循環
G84右旋攻絲循環
G85鏜孔循環
G86鏜孔循環
G87反鏜循環
G88鏜孔,手動退刀
G89鏜孔循環
G93攻絲循環(需要接主軸編碼器)
信號跳轉機能G31進給運行中遇信號跳轉
段平滑過渡G61,G64程序段自動速度過渡功能,過渡曲線自動動態調整
無限、有限循環功能M92程序或部分程序段進行無限次循環加工或有限次循環加工
程序條件跳轉機能M91根據外部條件信號,跳轉到程序的不同指令流程執行。
擴展輸出口控制M20,M21,M22擴展輸出口電平輸出方式或脈沖輸出方式控制
外部條件等待機能M01等待外部有效信號輸入,超時報警
刀庫回零功能M18實現刀庫回到初始刀位(1號刀位)
主軸定位功能M19實現伺服主軸回零定位
伺服主軸控制M26,M27,M28進行伺服主軸旋轉速度和方向設定
其他功能X軸鏡像功能
Y軸鏡像功能
潤滑功能持續潤滑、間歇潤滑
計時功能開機加工計時
計件功能單次開機計件和累計加工計件
運行、暫停、報警狀態指示燈功能
外部開關信號啟動、暫停程序運行
診斷顯示輸入口狀態
輸出口狀態顯示和控制有,在診斷界面中可對輸出口進行開關控制
軸移動脈沖數
主軸編碼器線數
主軸模擬量電壓
輸入口接線和端口定義
輸出口接線和端口定義
安全機能正、負方向硬件限位
正、負方向軟件限位
緊急停止
用戶自定義報警有,兩路自定義報警輸入
調試機能單段運行
機床鎖功能
手輪試運行功能
高級功能手輪試運行調試功能有,通過搖手輪控制自動運行速度,以校驗程序
用戶宏程序有,B類宏程序
驅動器接口全數字交流伺服控制方式-:“方向+脈沖”
或三相混合驅動器控制方式二:“雙脈沖模式”

控制方式二:“MII”
