多通道數控系統630TB

數控系統

多通道數控系統630TB是基于全新的硬件架構,通過EtherCAT總線與伺服驅動單元、遠程IO單元相連,支持車銑復合加工,支持高速高精小線段加工,支持G代碼A、B體系編程,支持多通道多軸控制,支持進給軸同步控制,支持傾斜軸控制,支持多工位轉盤機、批頭機、凸輪走心機、凸輪走刀機、滾齒加工、電子凸輪等。

  多通道數控系統的特點:多通道數控系統

       ● 搭載高性能CPU,系統速度更快;

  ● 聚焦用戶體驗,全新設計軟菜單交互邏輯,操作更便捷;

  ● 升級文件管理和程序編輯功能,可快速預覽文件、校驗軌跡、提高操作效率;

  ● 內置加工精度等級,可根據加工產品要求自行調用;

  ● 自帶高級診斷,提高機床加工性能;

  ● 假想軸、同步軸等高級控制功能;

  ● 提供斷點、斷電管理功能,可快速恢復被中斷的加工程序;

  ● 提供開放式PLC功能,提供標準PLC程序,功能齊全,穩定可靠;

  ● 支持負載率檢測、扭矩限制功能,實現過載保護功能;

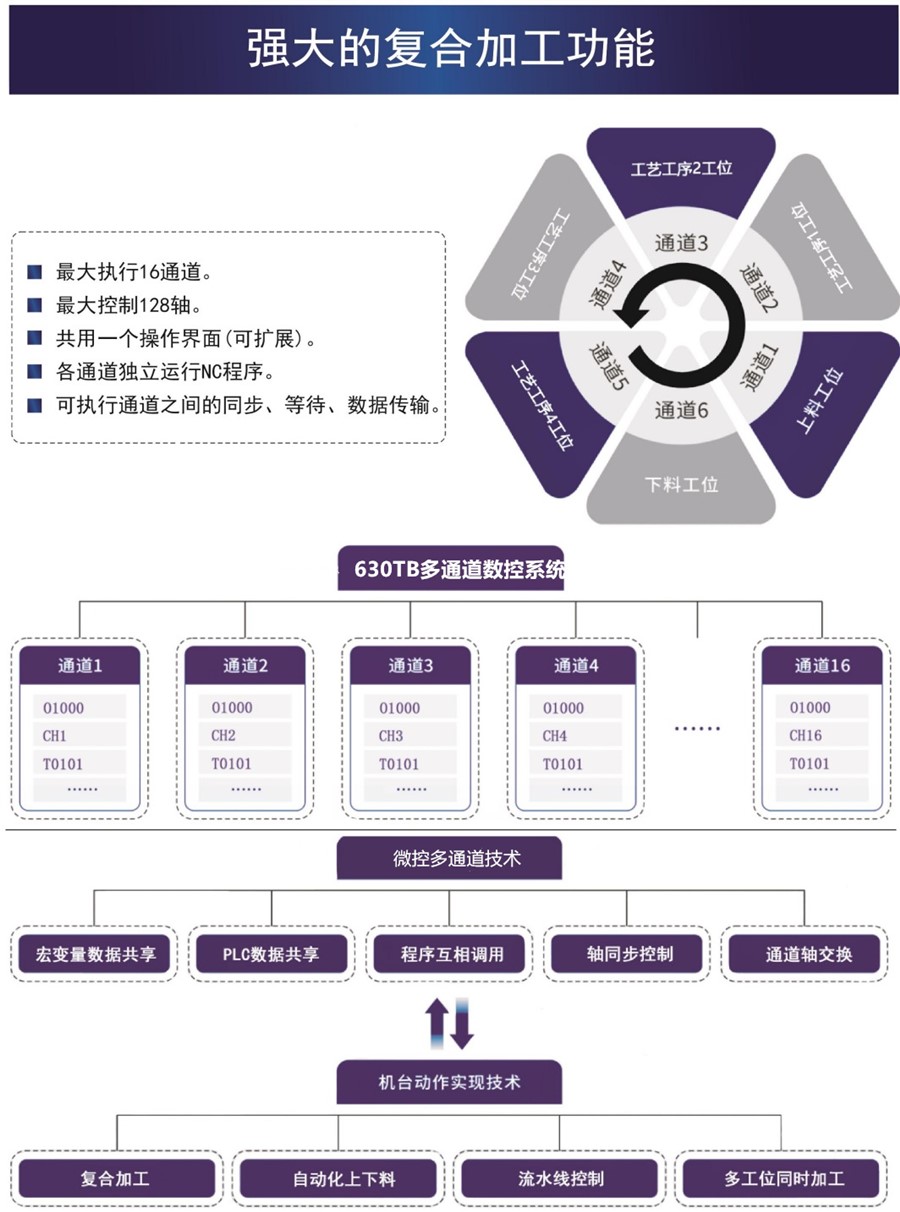

  ● 支持多通道擴展、實現多工位控制和桁架機械手等功能;

  ● 支持串口通訊,開放機床運行數據,助力智能制造。


微控全新推出的高端數控系統。采用全新的硬件平臺,搭載第二代高速高精算法,系統響應更快,加工效果更好,效率更高。并根據用戶應用場景,重新設計“以用戶為中心”
的操作菜單,優化用戶體驗,有效提高操作效率。多通道數控系統

  8英寸顯示屏,最多可定制8通道,32軸,可以滿足不同機型的適配需求。

  適用機型:專用機床、加工中心,雕銑機,鉆攻中心,鉆銑中心等。

  MB:銑削版;

  V: 帶有V表示豎式結構,不帶表示橫式結構;

  a: 帶有a表示5軸(包含5軸)以上,不帶表示5軸(不包含)以下;

  S: 帶有S表示總線型系統,不帶有表示脈沖型;

多通道數控系統

多通道數控系統應用領域1.車銑復合、刀塔機 2 加工中心、鉆攻中心 3 多通道(多工位鉆攻機、復合銑削帶上下料自動機床)齒輪加工(滾齒、磨齒、插齒)5磨齒(凸輪磨,工具磨)

多通道數控系統基本功能
功  能620TB(脈沖型)630TB(總線型)
控制軸數限制532
通道數限制28
通道內軸數限制58
模擬量電壓口23
脈沖伺服主軸個數12
總線伺服主軸個數-取決于系統軸數
編碼器輸入口12



軸類型直線軸
旋轉軸
同步軸支持
Cs 軸控制支持
插補周期1.024ms1ms
最小指令值0.001mm0.001mm~0.000001mm
最大指令值±999999.999mm±999999.999mm
±999.999999mm
最大快速速度無限制   快速倍率: F0,  25,  50,    100%
最大進給速度無限制   進給倍率:0%~150%
電子齒輪比1~4294967296
定位G00
插補功能直線插補 G01
圓弧插補 G02/G02 (支持螺旋線插補機能)
極坐標插補 G12.1/G13.1 (加工特殊端面產品)
圓柱插補 G07.1
法線控制 G40.1/G41.1/G41.2
螺紋功能G32(單刀螺紋)
攻絲功能G74 (左旋剛性攻絲循環)
G84 (右旋剛性攻絲循環)
支持編碼器跟隨攻絲與同步插補攻絲模式
坐標系功能局部坐標系 G52
機床坐標系 G53
工件坐標系 G54~G59
附加坐標系 G54P1~P99
平面選擇  G17~G19
極坐標編程 G15~G16
坐標系旋轉 G68~G69
參考點功能自動返回機械零點  G28
自動返回參考點(第2,3,4)  G30
簡化編程G73 高速深孔加工循環
G74 左旋攻絲循環
G76 鏜孔循環
G80 循環取消
G81 點鉆循環
G82 鉆孔循環/鏜孔循環
G83 復合鉆孔循環
G84 右旋攻絲循環
G85 鏜孔循環
G86 鏜孔循環
G89 鏜孔循環
跳轉機能G31 (進給運行中遇到外部信號跳轉)
用戶宏程序支持B類宏程序;自定義用戶宏程序調用;宏變量中文界面化
刀具功能刀補偏置數量:64
刀具數量:無限制(由機床刀架/塔決定)
刀尖半徑補償、刀具磨損補償
支持程序修調刀補數據
對刀功能:絕對對刀、相對對刀、刀補值修調、整體偏移等
主軸功能擋位控制(S1~S4);模擬量控制
主軸倍率0%~150%;模擬電壓0~10V
伺服主軸 (主軸定位、速度/位置模式切換)
多主軸控制:
M03 M04 M05
M103 M104 M105
M203 M204 M205
...
輔助功能支持任意位數M代碼,可自定義M代碼功能
高速高精功能多段預讀,支持多種加減速曲線類型選擇
速度平滑處理
螺距誤差補償功(各軸216點)
反向間隙補償
PLC功能開放式PLC,梯形顯示與實時監控,支持多個PLC
脈沖型 48個輸入 30個輸出
總線型 64個輸入 46個輸出(可擴展至1024/1024個點)
擴展輸出口控制M20, M21  (擴展輸出口電平輸出方式或脈沖輸出方式)
重復自動上料M35, M34(適用于自動上下料的功能,檢測和重復連續上料)
手動運行手動多軸進給、回零、單步進給、手輪進給
手動輔助功能操作
安全防護機能正、負方向硬限位
第一、第二、第三正負方向軟限位
緊急停止
用戶自定義報警(16路)
權限密碼管理
使用期權限功能(可任意次設定和解除,無需到現場處理)
調試機能單段運行
機床鎖
手輪試運行(支持手輪回退)
圖形功能加工軌跡顯示功能
加工形狀快速預覽功能
C刀補軌跡預覽功能
圖形縮放功能,圖形平移、旋轉功能
功    能620TB(脈沖型)630TB(總線型)
顯示編輯進給速度進給速度
模態信息模態信息
加工時間加工時間
工件計數工件計數
......

各軸電機負載率顯示

各軸電機轉速顯示
256M大容量程序存儲器
存儲程序個數800個
支持程序插入,修改,刪除,復制,具備漢字注解輸入功能
電源供電單相AC220V±10%,50HZ±1%
驅動器接口方式一:“脈沖+方向”
方式二:“雙脈沖模式”
方式三:“MⅡ總線協議”
通訊RS232串口通訊
