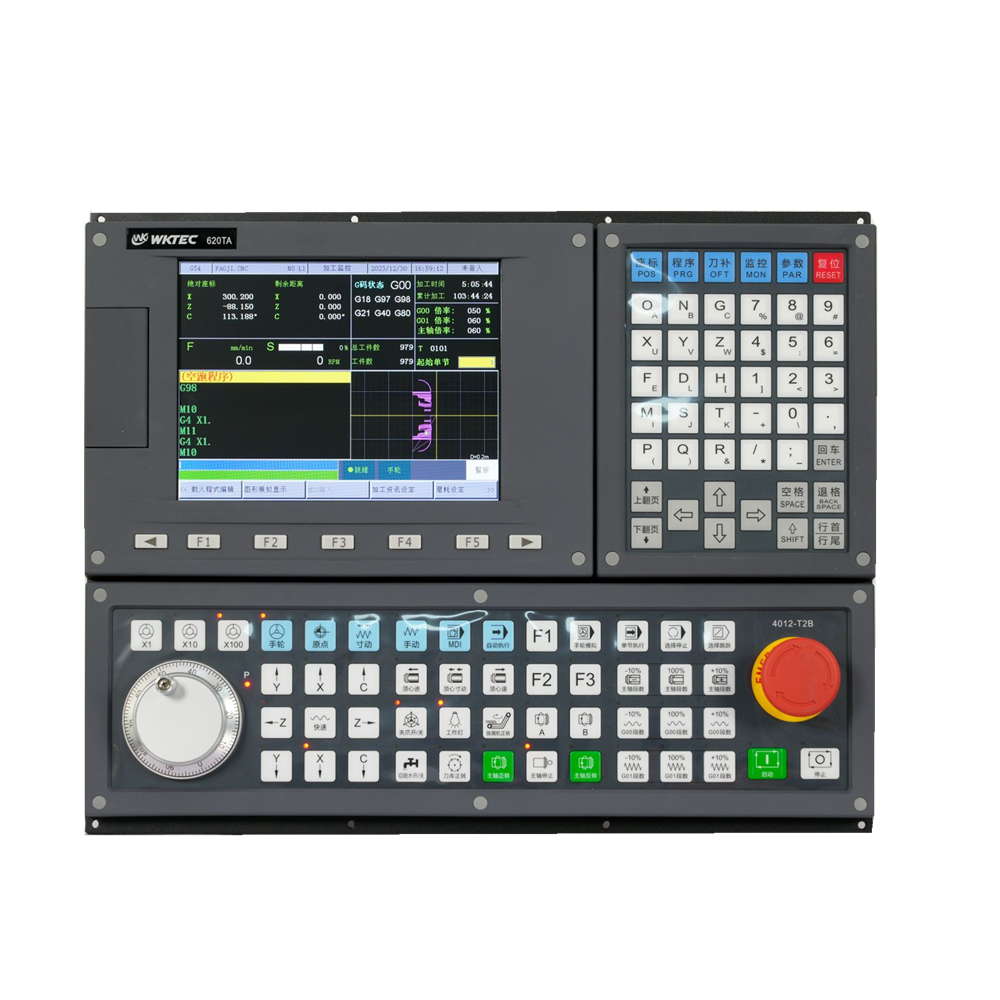

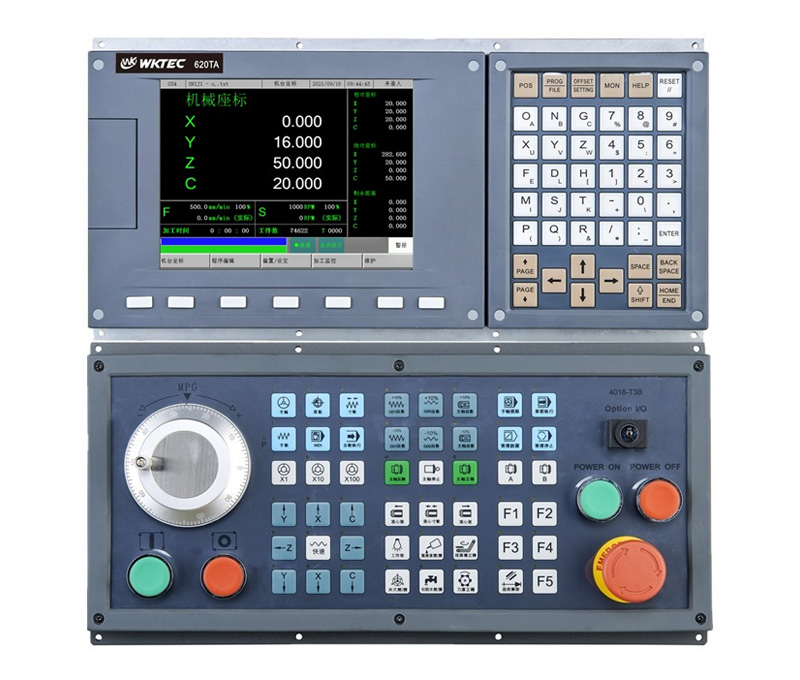

脈沖型數控系統620TA
車床數控系統
脈沖型數控系統620TA是佛山微控工業自動化科技有限公司最新開發的經濟型數控系統,兩軸到四軸數控系統,16位輸入16位輸出,數控系統價格便宜??梢灾苯犹鎿Q新代數控系統。
-

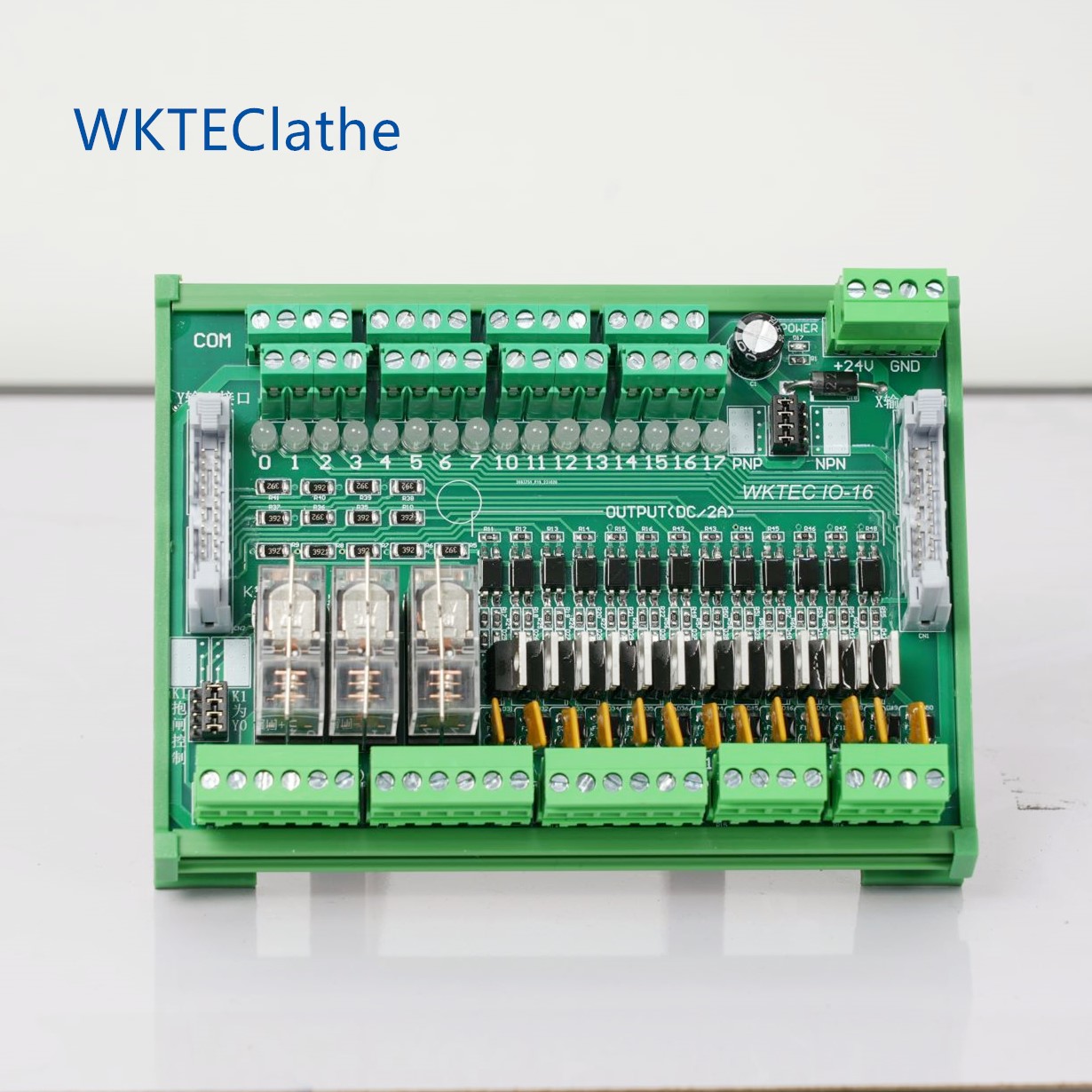

功 能 描 述 規 格 指 標 控制軸 控制軸數 4軸,3軸,2軸(由用戶訂購時指定) 聯動軸數 3軸,2軸 輸入指令 最小設定單位 X:0.001mm Z:0.001mm A:0.001mm 最小移動單位 0.001mm 最大指令值 ±99999.999mm 進給 最大移動速度 60000mm/min 螺紋導程 0.0001mm~500.000mm 自動加減速 直線,前加減速 進給速度倍率 0~150% 快速速度倍率 Fo~100%,F(xiàn)o由參數設定 手動 手動連續進給 X,Y,Z,A;手動進給速度按鍵設定 返回機床零點 三種回零:方式B(Z脈沖中斷方式),方式C(回零定位開關),方式A(浮動零點) 返回程序零點 快速回加工起始點 單步增量進給 進給當量0.001mm,0.01mm,0.1mm,1mm 手輪進給 倍率:x1,x10,x100;軸選:X,Z,Y;按鍵或外部輸入口選控倍率和軸選 插補 定位,插補功能 直線、圓弧、螺紋循環、攻絲循環、鉆孔循環、外圓、端面復合循環等功能 倍率:x1,x10,x100;軸選:X,Z,Y;按鍵或外部輸入口選控倍率和軸選 存儲及編輯 程序存儲容量 大容量,2M字節 存儲程序個數 480個 程序編輯 程序編輯 插入,修改,刪除,復制 參數存儲 參數恢復,備份,恢復出廠值,參數U盤導入導出 顯示 液晶顯示 8.4英寸,TFT真彩顯示 位置,程序,刀補,報警,診斷,參數,設置,U盤 顯示內容豐富,直觀 U盤功能 程序?qū)雽?dǎo)出 有 有 參數導入導出 有 系統U盤升級 有 M,S,T機能 輸入口 32路開關量(NPN),光電隔離輸入 輸出口 32路開關量(NPN) 主軸功能 變頻器模擬量控制或S1~S4檔位控制;主軸模擬量輸出倍率可調0~150%; 刀具功能 刀位號:T01~T08,刀補號:01~16;電動刀架,排刀刀架或?qū)S玫都埽贿\(yùn)行中修整刀補值;程序控制動態刀補補償。 輔助T功能 有,特定T代碼執行特定子程序 輔助M功能 有,特定M代碼執行特定子程序 MDI方式 快捷MDI方式 在位置界面(絕對坐標或相對坐標)下直接輸入要執行的程序段,推薦用戶使用此模式。 傳統MDI輸入方式 進入MDI輸入界面,按字段輸入 補償機能 補償功能 刀具補償、反向間隙補償、絲杠螺距誤差補償 固定循環功能 G90 外圓,內圓車削循環(圓柱面,圓錐面) G94 端面車削循環(平面,錐面) G75 切槽或割斷循環 G75 切槽或割斷循環 G74 端面鉆孔循環 G73 封閉切削循環 G72 端面粗車循環 G71 外圓/內圓粗車循環 G70 精加工循環 G77 端面深孔加工循環 螺紋功能 G92 螺紋循環(直、錐螺紋,公、英制,單頭、多頭螺紋、任意螺紋切入角) G79/G78/G69 雙軸插補攻絲 G76 螺紋復合循環 G32 單刀螺紋功能 G33 剛性攻絲循環 G34 變螺距螺紋功能 G35 端面螺紋功能 倒角功能 G01 I/K/R 45度角或圓弧角 信號跳轉機能 G31 進給運行中遇信號跳轉 段平滑過渡 G61,G64 程序段自動速度過渡功能,過渡曲線自動動態調整 無限、有限循環功能 M92 程序或部分程序段進行無限次循環加工或有限次循環加工 程序條件跳轉機能 M91 根據外部條件信號,跳轉到程序的不同指令流程執行。 擴展輸出口控制 M20,M21,M22 擴展輸出口電平輸出方式或脈沖輸出方式控制 外部條件等待機能 M01 等待外部有效信號輸入,超時報警 輸出自動重復控制功能 M35 適用于自動上下料的功能,檢測上料狀態,重復連續上料 旋轉軸控制 M26,M27,M28 進行旋轉速度和方向設定,用于旋轉停止后快速定位分度 其他功能 卡盤功能 內卡、外卡,腳踏開關輸入和按鍵操作 潤滑功能 持續潤滑、間歇潤滑 計時功能 開機加工計時 計件功能 單次開機計件和累計加工計件 三位開關功能 有 運行、暫停、報警狀態指示燈功能 有 外部開關信號啟動、暫停程序運行 有 診斷顯示 輸入口狀態 有 輸出口狀態顯示和控制 有,在診斷界面中可對輸出口進行開關控制 軸移動脈沖數 有 主軸編碼器線數 有 主軸模擬量電壓 有 輸入口接線和端口定義 有 輸出口接線和端口定義 有 安全機能 正、負方向硬件限位 有 正、負方向軟件限位 有 緊急停止 有 用戶自定義報警 有,兩路自定義報警輸入 調試機能 單段運行 有 機床鎖功能 有 手輪試運行功能 有 高級功能 手輪試運行調試功能 有,通過搖手輪控制自動運行速度,以校驗程序 用戶宏程序 有,B類宏程序 驅動器接口 交流伺服或三相混合驅動器 控制方式-:“方向+脈沖” 控制方式二:“雙脈沖模式” -
脈沖型數控系統620TA針對市場用戶需求,全新推出的經濟型車床數控系統。620TA數控系統最多支持4個軸,16位輸入16位輸出,G72功能支持,A類B類宏程序支持,手輪模擬功能、圖形仿真功能。采用32位高速CPU、超大規模可編程集成芯片構成控制核心,μm級精度控制,800x600點陣TFT真彩液晶顯示,中文操作界面,操作簡單直觀。什么是脈沖型數控系統?脈沖型數控系統620TA具有U盤管理功能,便于參數和程序的導入導出,以及系統軟件升級。系統可配置2500線交流伺服驅動器485絕對值。通過編程可以實現快速定位、直線插補、圓弧插補、螺紋循環、攻絲循環、深孔鉆循環、跳轉循環加工、復合循環加工、變頻主軸控制/伺服主軸控制、電動刀架/排刀刀架、擴展輸入輸出口控制等功能,同時具備手輪試運行校驗程序、用戶B類宏程序等高端功能,極高的性?xún)r(jià)比。
● 極高的性?xún)r(jià)比;
● 開放自定義宏變量界面;
● 內置PLC、輸入/輸出口通過參數定義;
● 操作簡單易上手;
● 支持開關量輸出指令,開關量輸入檢測指令;
● 自動送料專用指令;
● 具有一定程度上的自動化功能的二次開發;
車床數控系統,脈沖型數控系統,數控系統廠家,數控系統開發,廣東數控系統
-
脈沖型數控系統620TA是佛山微控工業自動化科技有限公司最新開發的經濟型數控系統,兩軸到四軸數控系統,16位輸入16位輸出,數控系統價格便宜??梢灾苯犹鎿Q新代數控系統。
- 脈沖型數控系統620TA
-
多軸中文編程數控系統應用于非標設備改造的數控系統套裝,多軸中文編程數控系統是在雙通道系統的基礎上研制的總線產品。采用8.4″彩色LCD,具有6個進給軸、2個模擬主軸、2路編碼器反饋、2路手脈。支持雙主軸/雙刀架、單主軸/雙刀架、雙主軸/單刀架等多種應用,具備同步控制、混合控制、重疊控制、干涉檢測等功能,可滿足雙通道機床的應用需求。標配總線式伺服驅動單元及多圈23位絕對式編碼器的伺服電機,實現了1nm級位置精度、伺服參數在線配置及無檔塊機械回零。在效率提升、智能化應用、人性化操作、用戶二次開發等方面進行了大量得改進工作。
- 620TA多軸中文編程數控系統
-

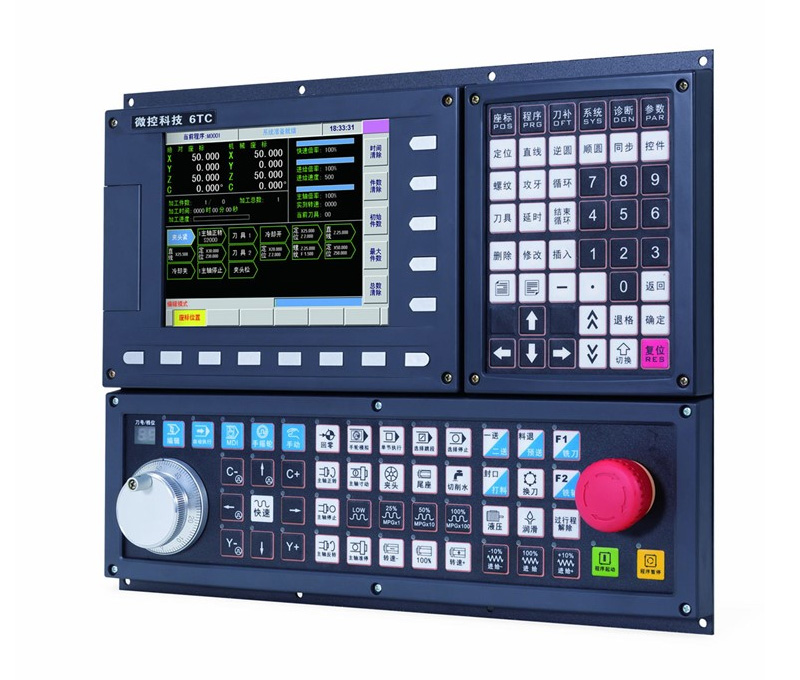

6TC中文編程車床數控系統為佛山微控工業自動化科技有限公司自主研發的普及型數控系統,具有英文版和中文版編程。本系統采用32 位高性能CPU 和超大規??删幊唐骷﨔PGA,實時控制和硬件插補技術保證了系統μm級精度下的高效率,可編輯的PLC 使邏輯控制功能更加靈活強大。6TA中文編程數控系統可控制5 個進給軸、2 個模擬主軸,1ms 高速插補,0.1μm 控制精度,顯著提高了零件加工的效率、精度和表面質量。
