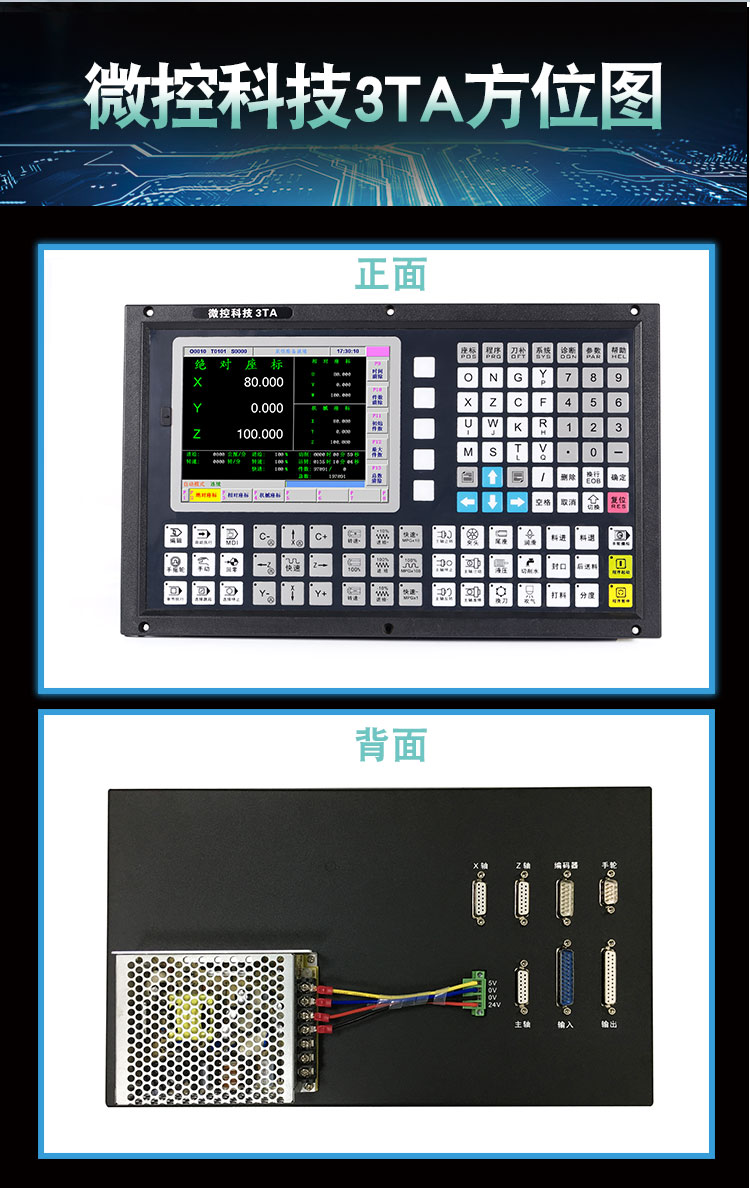

3TA車床數控系統

車床數控系統

3TA車床數控系統采用32 位高性能CPU 和超大規?？删幊唐骷﨔PGA，實時控制和硬件插補技術保證了系統μm級精度下的高效率，可編輯的PLC 使邏輯控制功能更加靈活強大。本系統可控制3個進給軸、1個模擬主軸，1ms 高速插補，0.1μm 控制精度，顯著提高了零件加工的效率、精度和表面質量。

詳情描述產品參數

采用16位高速CPU，硬件插補，0.001mm級精度，最高速度30m/min。

主板采用多層線路板，表貼元件，大規?？删幊踢壿嬯嚵?，集成度高。

整機工藝結構合理，抗干擾能力強，可靠性高。

完善的自診斷功能，輸入、輸出實時顯示，出現異常立即報警。

具有子程序及嵌套功能、刀補功能、坐標系重設等。

屏幕為8英寸TFT彩色液晶顯示器。

全中文界面，菜單式操作，完整的幫助信息，詳細的參數說明，操作更方便易學。

2MB電子盤，**保存數據，出錯后可快速恢復。

I/O端口用戶可自行重定義。

RS232通訊接口、USB接口，與PC機雙向通訊，方便靈活。

系統軟件用戶可自行升級。操作分級管理，更安全，更科學。

宏程序功能，允許用戶自行設計新指令。

各軸獨立控制，輕松實現伺服、步進混用。

3TA車床數控系統優勢：

速度優勢：

最高快速移動速度可達60m/min

最高切削速度可達30m/min

切削進給：前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型

快速移動：前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型

加減速的起始速度、終止速度和加減速時間由參數設

系統具有前瞻功能，最多可預讀15 段NC 程序，使小線段插補高速平滑，適于零件加工

精度優勢

絲杠螺距補償、記憶型螺距誤差補償，最大程度提高機加工精度

1ms高速插補，控制精度 1μm、0.1μm 可選，顯著提高了零件加工的效率、精度和表面質量。

接口優勢

用戶可自行編輯I/0邏輯控制，18輸入/18輸出，輸入信號可實現高低電平在線切換

PLC程序通信下載

USB 可移動U盤拷貝接口，可實現U盤DNC功能、實現外接海量存儲器、可實現系統升級、參數、梯圖拷貝/還原

RS232：零件程序、參數等文件雙向傳輸，支持PLC程序、系統軟件串口升級

可配外掛手輪或面板式手輪

主軸變頻控制，進給軸脈沖控制

操作優勢

全屏幕編輯系統，在線修改刀補、參數等操作

二維刀具軌跡顯示，且圖形可任意放大、縮小、平移，圖形坐標系方向可更改

可實現多級密碼保護，如程序、參數、梯圖保護，方便現場管理

兼容國內外主流數控系統指令代碼

主軸、進給、快速速度實時修調

任意程序段開始加工，任意刀具號開始加工

加工過程中，單段與連續隨意切換

支持手輪試切功能

支持自動對刀功能

支持程序/程序段/字檢索、修改、刪除、復制、粘貼

可查看報警記錄，方便查找程序錯誤或機床故障

支持幫助功能，可查看代碼意思和操作指引

支持在線編輯PLC

支持多PLC程序(最多20個)，當前運行的PLC程序可選擇

中英文界面切換

用戶自定義I/O

功能	描述	規 格指標
控制軸	控制軸數	3軸，2軸（由用戶訂購時指定）
	聯動軸數	3軸，2軸
輸入指令	最小設定單位	X：0.001mm Z：0.001mm A：0.001mm
	最小移動單位	0.001mm
	最大指令值	±99999.999mm
進給	最大移動速度	60000mm/min
	螺紋導程	0.0001mm～500.000mm
	自動加減速	直線，前加減速
	進給速度倍率	0～150%
	快速速度倍率	Fo～100%，F(xiàn)o由參數設定
手動	手動連續進給	X,Y,Z,A；手動進給速度按鍵設定
	返回機床零點	三種回零：方式B（Z脈沖中斷方式），方式C（回零定位開關），方式A（浮動零點）
	返回程序零點	快速回加工起始點
	單步增量進給	進給當量0.001mm，0.01mm,0.1mm，1mm
	手輪進給	倍率：x1,x10,x100；軸選：X，Z，Y；按鍵或外部輸入口選控倍率和軸選
插補	定位，插補功能	直線、圓弧、螺紋循環、攻絲循環、鉆孔循環、外圓、端面復合循環等功能
存儲及編輯	程序存儲容量	大容量，2M字節
	存儲程序個數	480個
	程序編輯	插入，修改，刪除，復制
	參數存儲	參數恢復，備份，恢復出廠值，參數U盤導入導出
顯示	液晶顯示	8.4英寸，TFT真彩顯示
	位置，程序，刀補，報警，診斷，參數，設置，U盤	顯示內容豐富，直觀
U盤功能	程序?qū)雽?dǎo)出	有
	參數導入導出	有
	系統U盤升級	有
M，S，T機能	輸入口	32路開關量(NPN)，光電隔離輸入
	輸出口	32路開關量(NPN)
	主軸功能	變頻器模擬量控制或S1～S4檔位控制；主軸模擬量輸出倍率可調0～150%；
	刀具功能	刀位號：T01～T08，刀補號：01～16；電動刀架，排刀刀架或?qū)Ｓ玫都埽贿\行中修整刀補值；程序控制動態刀補補償。
	輔助T功能	有，特定T代碼執行特定子程序
	輔助M功能	有，特定M代碼執行特定子程序
MDI方式	快捷MDI方式	在位置界面(絕對坐標或相對坐標)下直接輸入要執行的程序段，推薦用戶使用此模式。
	傳統MDI輸入方式	進入MDI輸入界面，按字段輸入
補償機能	補償功能	刀具補償、反向間隙補償、絲杠螺距誤差補償
固定循環功能	G90	外圓，內圓車削循環（圓柱面，圓錐面）
	G94	端面車削循環（平面，錐面）
	G75	切槽或割斷循環
	G74	端面鉆孔循環
	G73	封閉切削循環
	G72	端面粗車循環
	G71	外圓/內圓粗車循環
	G70	精加工循環
	G77	端面深孔加工循環
螺紋功能	G92	螺紋循環（直、錐螺紋，公、英制，單頭、多頭螺紋、任意螺紋切入角）
	G79/G78/G69	雙軸插補攻絲
	G76	螺紋復合循環
	G32	單刀螺紋功能
	G33	剛性攻絲循環
	G34	變螺距螺紋功能
	G35	端面螺紋功能
倒角功能	G01 I/K/R	45度角或圓弧角
信號跳轉機能	G31	進給運行中遇信號跳轉
段平滑過渡	G61，G64	程序段自動速度過渡功能，過渡曲線自動動態調整
無限、有限循環功能	M92	程序或部分程序段進行無限次循環加工或有限次循環加工
程序條件跳轉機能	M91	根據外部條件信號，跳轉到程序的不同指令流程執行。
擴展輸出口控制	M20,M21,M22	擴展輸出口電平輸出方式或脈沖輸出方式控制
外部條件等待機能	M01	等待外部有效信號輸入，超時報警
輸出自動重復控制功能	M35	適用于自動上下料的功能，檢測上料狀態，重復連續上料
旋轉軸控制	M26,M27,M28	進行旋轉速度和方向設定，用于旋轉停止后快速定位分度
其他功能	卡盤功能	內卡、外卡，腳踏開關輸入和按鍵操作
	潤滑功能	持續潤滑、間歇潤滑
	計時功能	開機加工計時
	計件功能	單次開機計件和累計加工計件
	三位開關功能	有
	運行、暫停、報警狀態指示燈功能	有
	外部開關信號啟動、暫停程序運行	有
診斷顯示	輸入口狀態	有
	輸出口狀態顯示和控制	有，在診斷界面中可對輸出口進行開關控制
	軸移動脈沖數	有
	主軸編碼器線數	有
	主軸模擬量電壓	有
	輸入口接線和端口定義	有
	輸出口接線和端口定義	有
安全機能	正、負方向硬件限位	有
	正、負方向軟件限位	有
	緊急停止	有
	用戶自定義報警	有，兩路自定義報警輸入
調試機能	單段運行機床鎖功能手輪試運行功能	有
高級功能	手輪試運行調試功能	有，通過搖手輪控制自動運行速度，以校驗程序
	用戶宏程序	有，B類宏程序
驅動器接口	交流伺服或三相混合驅動器	控制方式－：“方向+脈沖” 控制方式二：“雙脈沖模式”
