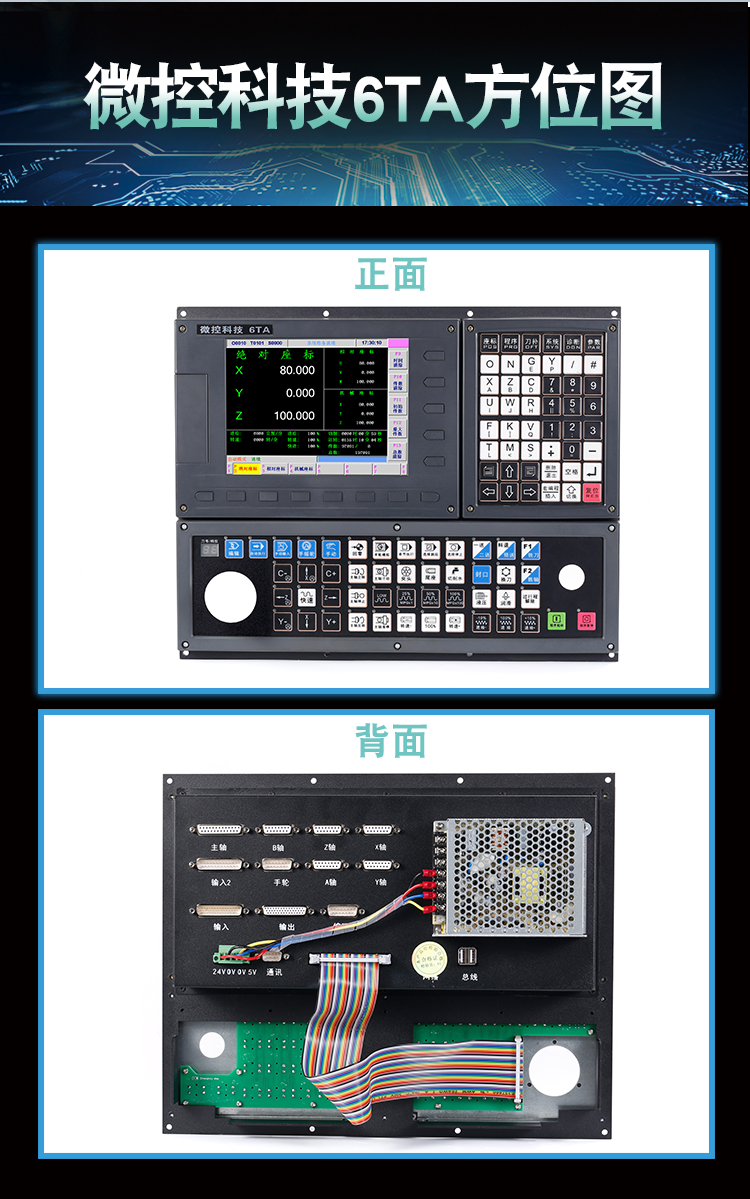

6TA車床數控系統
車床數控系統
本系統是佛山微控工業自動化科技有限公司自主開發研制針對數控工具車床、自動化車床的數控系統。該系統采用32位高性能CPU和超大規??删幊涕T陣列集成電路芯片CPLD構成控制核心,實現μm級精度運動控制。系統功能強,性能穩定,界面顯示直觀簡明、操作方便。
-
6TA車床數控系統型號說明:
本系統是佛山微控工業自動化科技有限公司自主開發研制針對數控工具車床、自動化車床的數控系統。該系統采用32位高性能CPU和超大規??删幊涕T陣列集成電路芯片CPLD構成控制核心,實現μm級精度運動控制。系統功能強,性能穩定,界面顯示直觀簡明、操作方便。系統操作簡單直觀,通過編程可以完成外圓、端面、切槽、錐度、圓弧、螺紋等加工,具有較高的性能價格比。6TA車床系統可控制5個進給軸、2個模擬主軸,1ms 高速插補,0.1μm 控制精度,顯著提高了零件加工的效率、精度和表面質量。
采用32位高速CPU,硬件插補,0.001mm級精度,最高速度30m/min。
主板采用多層線路板,表貼元件,MECHATROLINK-MII協議,集成度高。
整機工藝結構合理,抗干擾能力強,可靠性高。
完善的自診斷功能,輸入、輸出實時顯示,出現異常立即報警。
具有子程序及嵌套功能、刀補功能、坐標系重設等。
屏幕為8英寸LED屏,分辨率為800×600像素。
全中文界面,菜單式操作,完整的幫助信息,詳細的參數說明,操作更方便易學。
電子盤總容量為240MB,單個程序最大容量為2MB,**保存數據,出錯后可快速恢復。
I/O端口用戶可自行重定義。
RS232通訊接口、USB接口,與PC機雙向通訊,方便靈活。
系統軟件用戶可自行升級。操作分級管理,更安全,更科學。
宏程序功能,允許用戶自行設計新指令。
各軸獨立控制伺服絕對值電機運動。
可以做圖形界面及設置。
6TA車床數控系統優勢:
速度優勢
最高快速移動速度可達60m/min
最高切削速度可達30m/min
切削進給:前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型
快速移動:前加減速直線型、前加減速S型、后加減速直線型、后加減速指數型
加減速的起始速度、終止速度和加減速時間由參數設定
系統具有前瞻功能,最多可預讀15 段NC 程序,使小線段插補高速平滑,適于零件加工
精度優勢
絲杠螺距補償、記憶型螺距誤差補償,最大程度提高機加工精度
1ms高速插補,控制精度 1μm、0.1μm 可選,顯著提高了零件加工的效率、精度和表面質量。
接口優勢
用戶可自行編輯I/0邏輯控制,36輸入/36輸出,輸入信號可實現高低電平在線切換
PLC程序通信下載
USB 可移動U盤拷貝接口,可實現U盤DNC功能、實現外接海量存儲器、可實現系統升級、參數、梯圖拷貝/還原
RS232:零件程序、參數等文件雙向傳輸,支持PLC程序、系統軟件串口升級
可配外掛手輪或面板式手輪
主軸變頻控制,進給軸脈沖控制
操作優勢
全屏幕編輯系統,在線修改刀補、參數等操作
二維刀具軌跡顯示,且圖形可任意放大、縮小、平移,圖形坐標系方向可更改
可實現多級密碼保護,如程序、參數、梯圖保護,方便現場管理
兼容國內外主流數控系統指令代碼
主軸速度實時修調
任意程序段開始加工,任意刀具號開始加工
加工過程中,單段與連續隨意切換
支持程序/程序段/字檢索、修改、刪除、復制、粘貼
可查看報警記錄,方便查找程序錯誤或機床故障
支持幫助功能,可查看代碼意思和操作指引
支持在線編輯PLC
支持多PLC程序(最多20個),當前運行的PLC程序可選擇
中英文界面切換
用戶自定I/O
-
控制聯動軸數 X、Y、Z、A軸聯動
最小移動單位 0.001mm
最大指令值 ±99999.999mm
配套電機 伺服絕對值(17位或23位)
快速移動速度 伺服30000mm/min.
快速移動倍率 25%、50%、75%、100%共4級
進給速度范圍 5~30000mm/min
進給速度倍率 0~150%共16級
每分鐘進給/每轉進給 有
恒線速控制 有
宏程序功能 有
插補方式 直線、圓弧、螺紋、循環等
單一/復合循環 有
螺紋切削 直螺紋、錐螺紋、多頭螺紋、螺紋旋進、螺紋退尾、螺紋趕刀
單程序段 有
任意段啟動 有
子程序調用 有
直徑/半徑編程 有
圓弧半徑R指定 有
自動軌跡模擬 有
M功能定點定時輸出 有
手輪 選配(帶軸選標準手輪)、手輪試切
刀具補償 刀具長度補償:32組;刀尖半徑補償:(C型)
反向間隙 有
主軸功能 檔位控制、雙模擬量控制(0~10V)
電子齒輪 1~127:1~127
電機方向 用參數調整
旋轉軸 可設定任意軸和旋轉范圍
限位 軟限位、硬限位
返回參考點 粗定位、精定位
刀具偏置 32個
對刀方式 實測方式、修調方式
坐標修調 有
自診斷功能 有
手動/自動 可自由切換
輸入/輸出口 輸入48個,經光電隔離。輸出30個,可直接驅動24V直流繼電器。
每個輸出口均帶有自恢復熔絲,由于誤接線而損壞接口電路的情況可以避免。
輔助功能 點動、手動、MDI、自動方式、控制主軸正轉、反轉、停止、冷卻啟停、定時潤滑、夾緊/松開、尾座進退、三色燈。
顯示界面 8英寸LED屏,分辨率為800×600像素,全中文菜單帶操作提示,報警提示參數說明,幫助信息。
開機畫面 用戶可重設計
報警信息 系統報警、MST報警、程序報警
程序容量 240MB電子盤
程序編程 相對/絕對混合編程全屏自由編輯
通訊功能 有

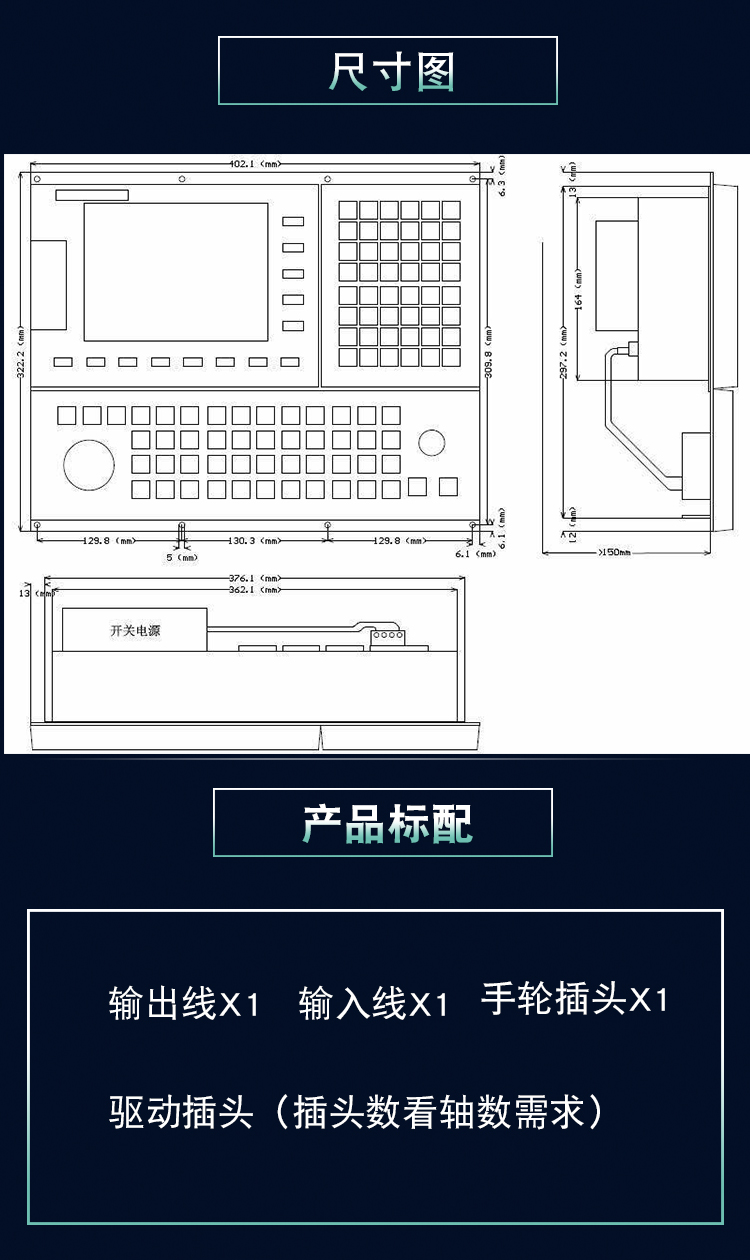

結構安裝形式 分體嵌入安裝
-
