車銑復合(Y軸4+4)系列數控車床
車銑復合數控機床

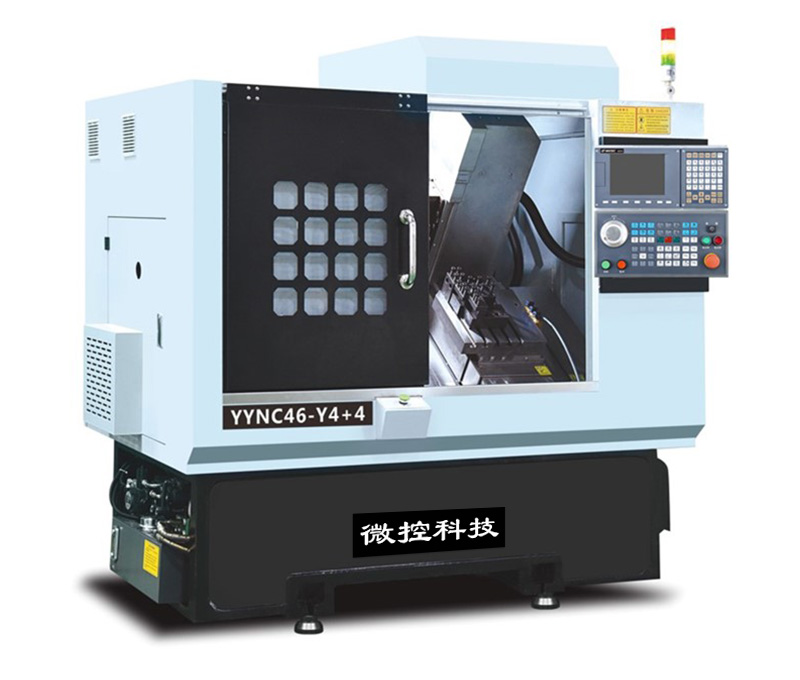

車銑復合(Y軸4+4)系列數控車床操作靈活、排屑方便,加大型設計適合復雜工藝配件、連續切削、快速加工。適用于復雜工件、高精度、高剛性及高光表面加工要求。45°斜床身設計,X軸行程加大型設計??杀3珠L(zhǎng)久的高精度和優等的表面光潔度,大拖板和刀架斜置,機床操作和排屑方便。
-
車銑復合(Y軸4+4)系列數控車床
機床結構特點:
1、操作靈活、排屑方便,加大型設計適合復雜工藝配件、連續切削、快速加工。適用于復雜工件、高精度、高剛性及高光表面加工要求。45°斜床身設計,X軸行程加大型設計??杀3珠L(zhǎng)久的高精度和優等的表面光潔度,大拖板和刀架斜置,機床操作和排屑方便。
2、用伺服主軸,加裝四軸徑向或軸向帶Y軸功能伺服動力頭,能實現主軸360度任意分度定位,具有側端面鉆、攻、銑功能,可一次裝夾完成更加復雜的零件加工。
3、高速、高光型主軸設計主軸采用日本進口精密級軸承,迷宮式防水設計和散熱片式主軸箱設計,達到最佳的防水防塵效果。引用高科技潤滑技術及獨特套筒結構主軸展現最佳穩定性,確保最大軸向剛性,徑向剛性及加工精度。采用主軸變頻或伺服電機方案,實現大范圍自動無級調速。
4、高精度、高速度、高剛性的滾珠絲桿、直線導軌X軸、Z軸配套臺灣原裝進口滾珠絲桿、直線導軌。軌道之間超大跨距,位移速度可達28M/min。兩軸轉動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯,受力良好、定位精度高,配備電腦自動潤滑系統強制潤滑。保證機床長期工作穩定性
5、液壓站采用臺灣變量泵、電機、電磁閥并加裝風冷裝置,噪音小、油溫低
6、電器控制箱內采用熱交換器,使電器箱內的熱氣迅速排出,保持箱內恒溫,使控制系統穩定運作。
7、造型優美的全封閉防護,防水性能好,活動門開啟輕松自如,并配有安全聯鎖開關。
-
數控車銑復合機床是復合加工機床的一種主要機型,除具備數控車床上的功能還可以完成平面銑削、鉆孔、攻絲、直槽、螺旋槽及銑齒等,具有車削、銑削以及鏜削等復合功能,本產品選材精良,結構剛性強;采用連體鑄件,床身托板跨距大,刀架斜置,具有良好的排屑能力和操作便利性、精度高、穩定性強、占地小等優點;可根據客戶需要選用各品牌操作系統。

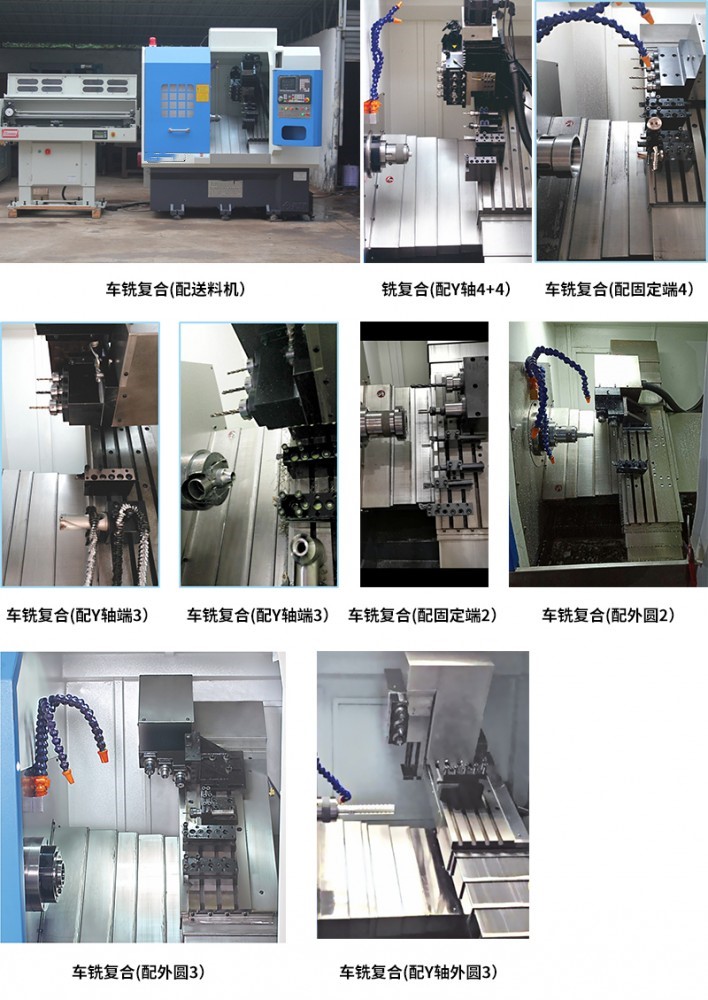

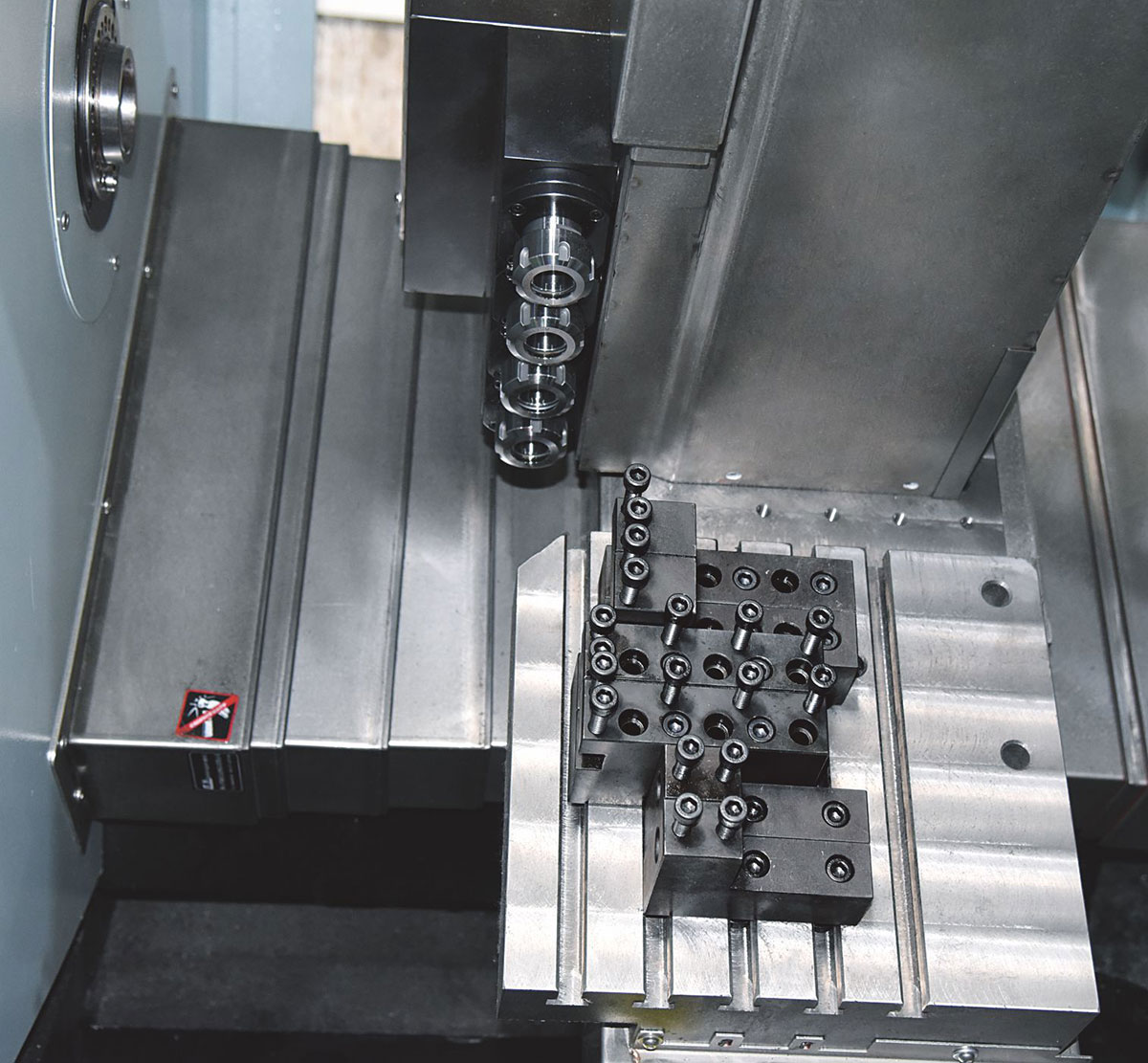

★八工位(側向四工位+端向四工位)靜音強力型動力頭,可在端面或側面進行鉆、
銑、攻、雕等復雜加工,即可運行五軸聯動的復雜加工程式,Y軸軌道采用線性導軌結構,電機與絲杠經直連組合,其精度高,換刀速度快。★動力頭組件采用進口精密研磨齒輪耦合轉動,其內部齒輪采用全封閉式潤滑系統。
★動力頭采用伺服電機獨立1 : 1驅動,扭矩強,剛性好。
★動力頭采用ER- 20A型精密簡夾頭,夾持柄直徑最大可達13mm通用性強。
★主控制系統采用臺灣新貸1TB系列,最高可達六軸聯動加工。
★主軸采用雙閉環控制,分度精度可達6角秒,主軸末端增加液壓碟剎裝置,爭搶在動力頭加工時的穩定性。
★采用臺灣原裝液壓或伺服8工位刀塔,換刀速度快,壽命長,精度高.
項目 單位 46Y 加工 最大回轉直徑 毫米 φ320 能力 最大車削直徑 毫米 φ300 X軸行程(直徑) 毫米 200 Z軸行程 毫米 350 Y軸行程 毫米 180 尾座行程 毫米 180 主軸離刀架板中心高 毫米 - 主軸中心高度 毫米 1070 主軸 主軸端部規格 - A2-5 液壓卡盤尺寸 英寸 6 主軸內孔徑 毫米 φ56 最大可通棒材 毫米 φ45 主軸最高轉速 轉/分鐘 4000 主軸電機功率 千瓦 5.5 主軸驅動功率 千瓦 11 進給軸 重復定位精度 毫米 ±0.0025 最快移動速度 米/分鐘 20 進給軸電機功率 千瓦 1.3 設備 機床尺寸(長X寬X高) 毫米 2070×1500×1910 規格 機床總功率 千瓦 14 機床重量 千克 3200 選配功能 項目 選配 主軸 高精套筒主軸 ● 電主軸 ○ 數控 SYNTEC數控系統 ● 系統 FANUC數控系統 ○ 動力頭/刀塔 飛邊動力頭 ○ 側面動力頭 ○ 端面動力頭 ○ 刀塔 - 夾具 前推夾頭 ○ 后拉夾頭 ○ 卡盤 ○ 外置 接料裝置 - 裝置 送料裝置 ○ 排屑機 ○ 自動化機械手(提前選定) - 抱閘 液壓抱閘 ● 氣動抱閘 ○ 選配說明: ● 標準配置 ○ 可選配置 -不可選用
-
在 LC-36 數控車床的基礎上安裝Y軸側3動力頭實現 6-8排刀3側銑的車鐵復合功能,廣泛應用于側邊需要打孔、攻絲、銑槽等工件加工,由于一次裝夾完成克服了次裝夾誤差。
- LC-36Y小車銑復合數控機床
-
車銑復合(Y軸4+4)系列數控車床操作靈活、排屑方便,加大型設計適合復雜工藝配件、連續切削、快速加工。適用于復雜工件、高精度、高剛性及高光表面加工要求。45°斜床身設計,X軸行程加大型設計??杀3珠L(zhǎng)久的高精度和優等的表面光潔度,大拖板和刀架斜置,機床操作和排屑方便。
- 車銑復合(Y軸4+4)系列數控車床
-

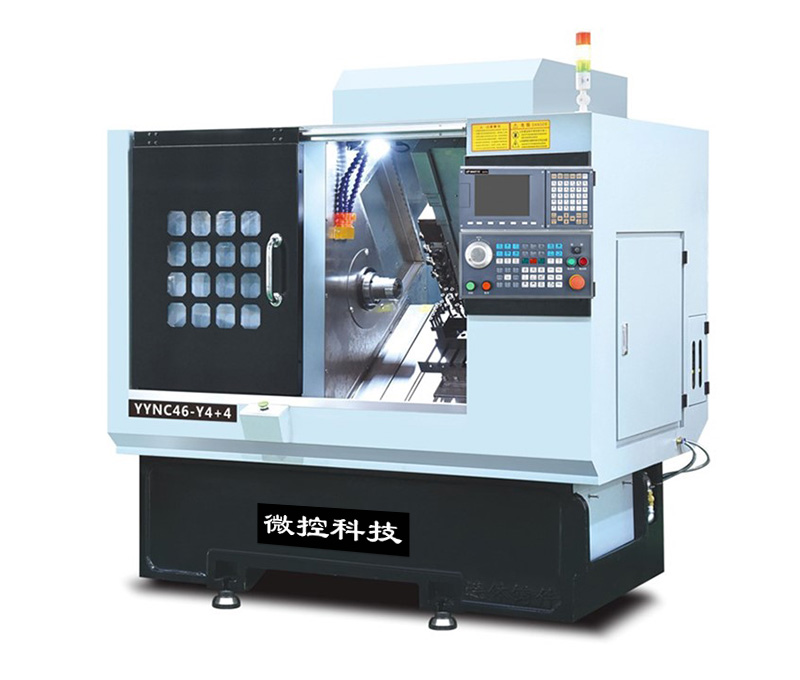

46Y4+4車銑復合數控機床是既可以完成數控車床和加工中心兩種設備復雜加工工藝的設備,是佛山微控新開發生產的高速高精斜軌數控車床。
- 46Y4+4車銑復合數控機床
-
小車銑復合數控機床是佛山微控科技在 LC-36 數控車床的基礎上安裝 Y 軸側 3 動力頭實現 6-8 排刀 3 側銑的車銑復合功能,廣泛應用于側邊需要打孔、攻絲、銑槽等工件加工,由于一次裝夾完成克服了二次裝夾誤差,同時由于加工工序合并加工時間增長所以更適用于一人管多機,節省人工,提高了自動化和加工精度。適用于 35mm 以內棒料和 100mm 以內的粒料加工。
