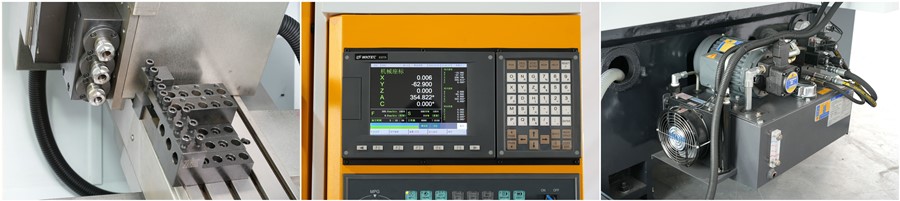

工

作

范

圍

床身最大回轉直徑

Φ400

伺服

微控23位絕對值

最大加工直徑

Φ200

液

壓

系

統

液壓系統電動功率

750W

最大加工長度

100

油箱容量

35L

床鞍與水平傾斜度

35°

液壓泵壓力

70Kgf/cm2

主

軸

主軸電機功率(Kw)

3.7Kw（伺服主軸）

水箱

大揚程軟體冷卻水泵

120W 揚程4m 流量50L/min

主軸鼻端形式

A2-4

潤滑

自動潤滑裝置

1.5L集中定量自動潤滑系統

主軸型式

套筒式主軸單元(通福)

傳

動

部

件

主軸軸承

P4級

主軸通孔直徑

Φ45

滾珠絲桿C3級

X:32*10

Z:32*10

主軸轉速范圍(r/min)

0-4000

導軌P級

X：25

Z：30

主軸精度

軸端徑向跳動≤0.005

軸向竄動≤0.005

重復定位精度

±0.003

夾緊裝置

液壓夾頭

1個

定位精度

±0.005

油缸

回轉油缸

絲桿軸承

SKF/THT軸承

坐

標

軸

X軸極限行程

700

電壓

交流三相電

380V 50Hz

Z軸極限行程

320

三

色

燈

紅色燈

產生警報

Y軸極限行程

130

黃色燈

待機狀態

X軸進給電機(N.M)

5.4

綠色燈

運行狀態

Z軸進給電機(N.M)

6

Y軸進給電機(N.M)

3.2

X軸最大移動速度(m/min)

25

電

器

燈

具

繼電器

歐姆龍

Z軸最大移動速度(m/min)

25

交流接觸器

正泰

Y軸最大移動速度(m/min)

15

刀

架

刀架形式

排刀

工作照明燈

LED

刀位數

--

外徑、端面刀柄規格

16

外形

重量

外形尺寸

1880*1400*1550

內孔刀座直徑

20

機床重量(Kg)

約1600Kg

刀座數量

6

機床總功率

8KW

動力頭

動力頭數量

側3+端面3

動力頭規格

ER16

動力頭電機功率

1.2KW

動力頭最高轉速

3000
