46Y4+4車銑復合數控機床
車銑復合數控機床

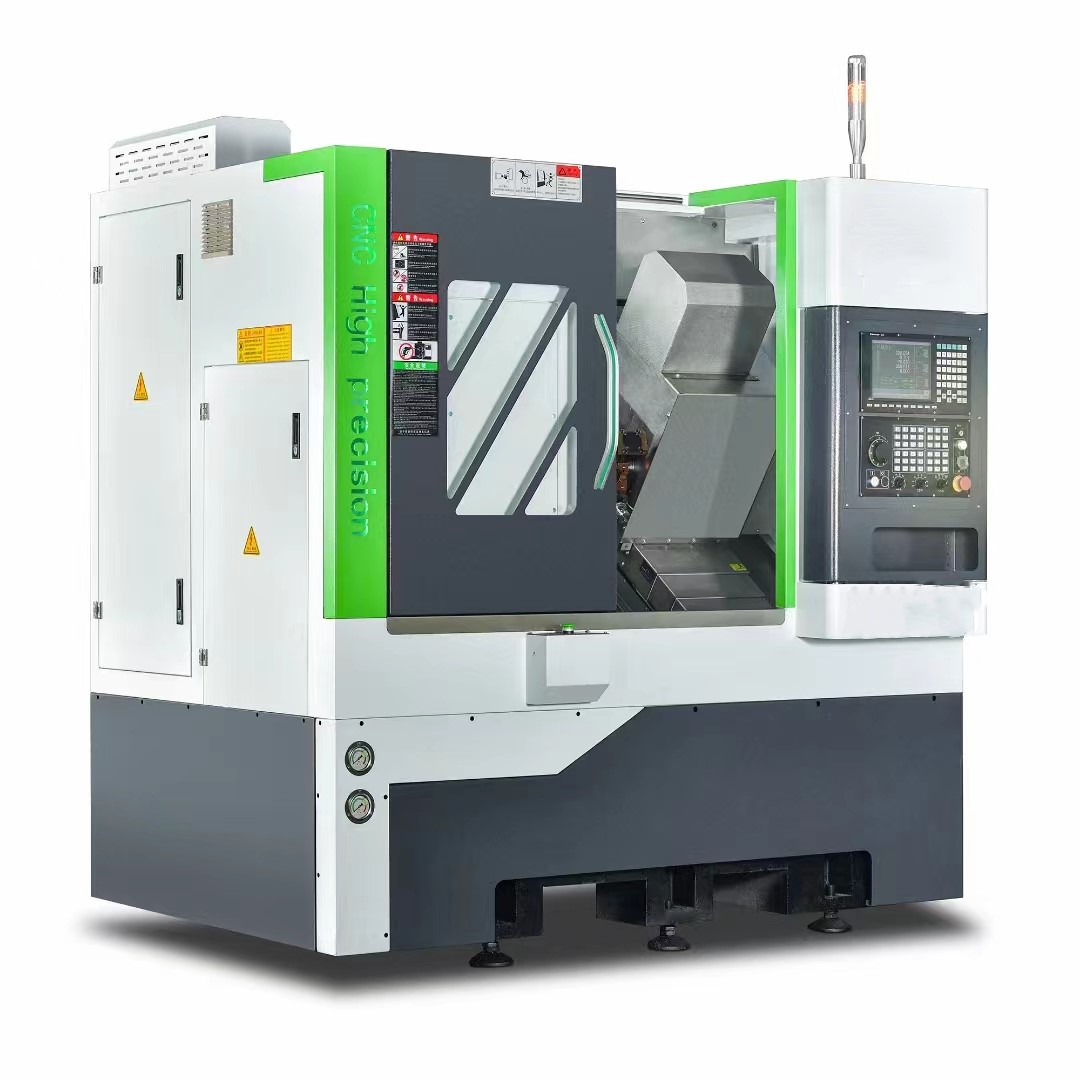

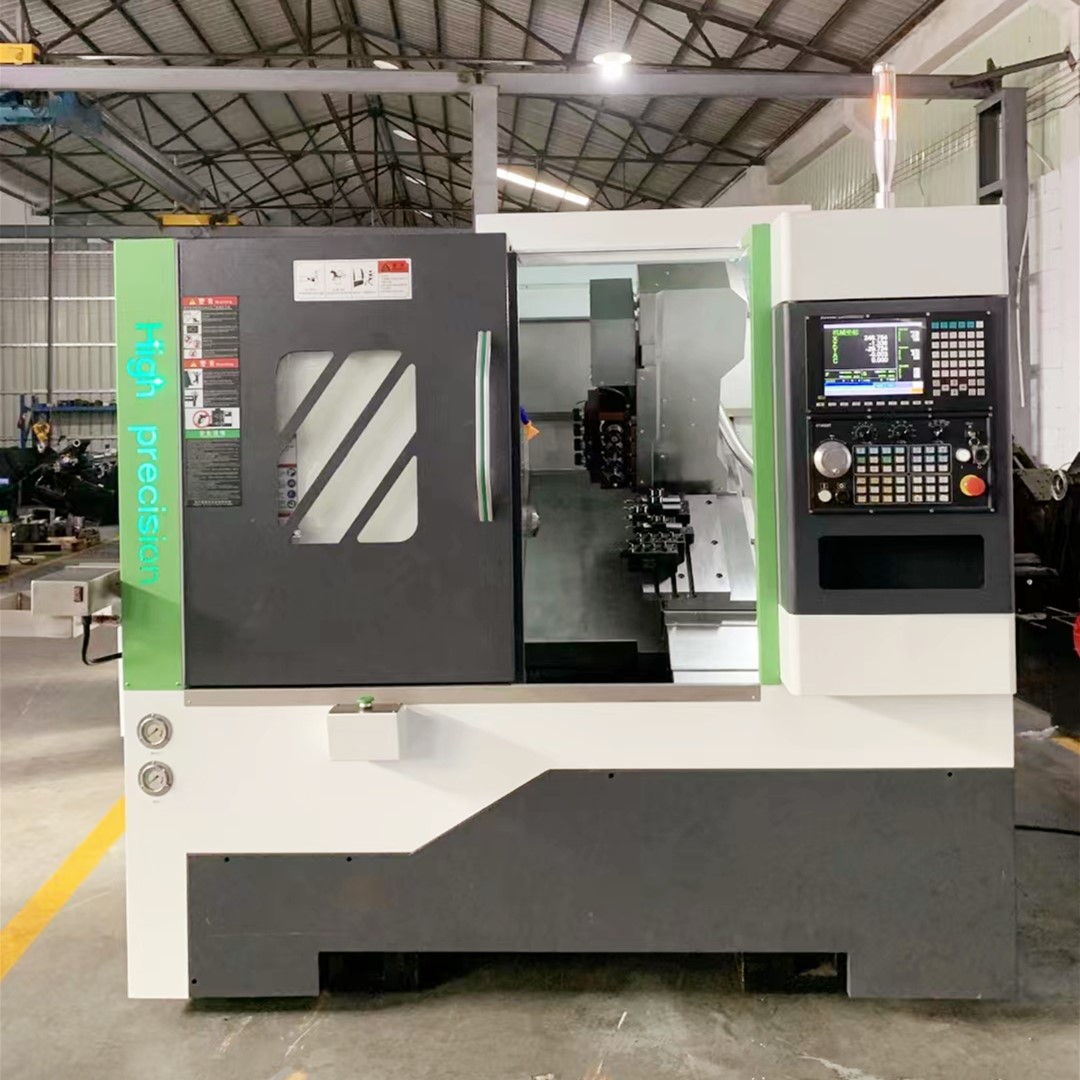

46Y4+4車銑復合數控機床是既可以完成數控車床和加工中心兩種設備復雜加工工藝的設備，是佛山微控新開發生產的高速高精斜軌數控車床。
-
1.一體鑄造成型床身，擁有較大的防震阻尼和較小的變形量。2.35°斜床身設計方便操作人員上下工件，同時也能保證順暢的排屑。
3.能響應不同的加工需求配備不同的組合動力頭。

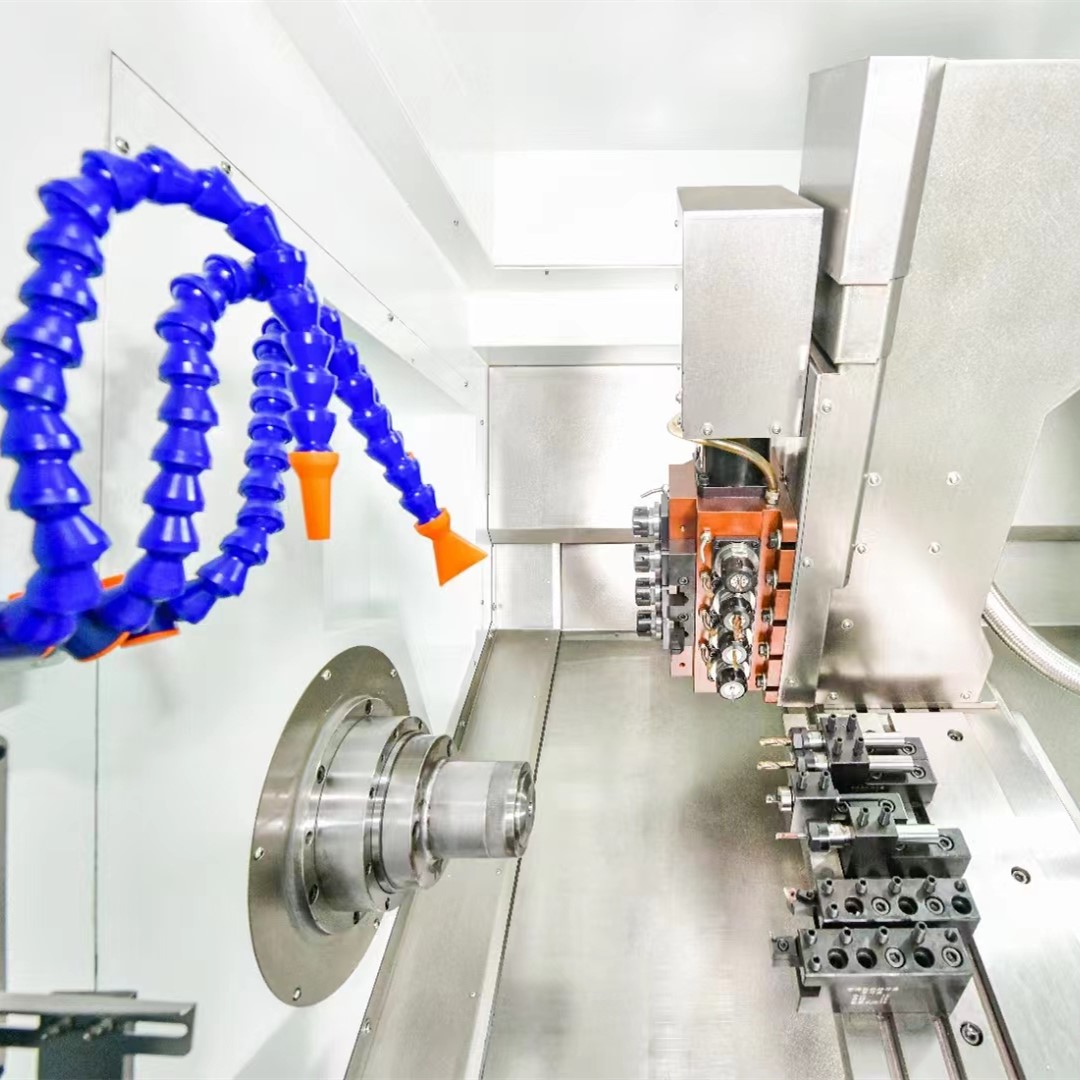

4+4車銑復合數控機床46Y是配備了帶Y軸4端銑+4側銑共8個動力頭模組，臺灣新代雙電機驅動，動力強勁運行可靠，Y軸升降功能大大減少X軸行程占用，并可提供XYZC四軸聯動加工，可極大豐富車銑復合加工能力。配備的臺灣8工位伺服刀塔，采用液壓鎖緊刀頭保證加工的剛性、伺服轉位時可以保證換刀效率與精度。
-
46Y4+4車銑復合數控機床技術參數：
名
稱
數控車床型號
LC-46Y（整體鑄件床身）
系
統
數控系統
SYNTEC 22TB
工
作
范
圍
床身最大回轉直徑
Φ420
伺服
WESTAG 1.8KW
最大加工直徑
Φ400
液
壓
系
統
液壓系統電動功率
750W
最大加工長度
300
油箱容量
35L
床鞍與水平傾斜度
35°
液壓泵壓力
70Kgf/cm2
主
軸
主軸電機功率(Kw)
7.5Kw（伺服主軸）
水箱
水泵
250W 高壓水泵
主軸鼻端形式
A2-5
潤滑
自動潤滑裝置
2L集中定量自動潤滑系統
主軸型式
主軸單元
傳
動
部
件
主軸軸承
P4級
主軸通孔直徑
Φ56
滾珠絲桿C3級
X:32*10
Z:32*10
主軸轉速范圍(r/min)
0-4000
導軌P級
X：30
Z：35
主軸精度
軸端徑向跳動≤0.005
軸向竄動≤0.005
重復定位精度
±0.005
夾緊裝置
液壓夾頭
1個
定位精度
±0.005
油缸
6寸回轉油缸
絲桿軸承
SKF/NSK軸承
坐
標
軸
X軸極限行程
900
電壓
交流三相電
380V 50Hz
Z軸極限行程
380
三
色
燈
紅色燈
產生警報
Y軸極限行程
210
黃色燈
待機狀態
X軸進給電機(N.M)
11.5
綠色燈
運行狀態
Z軸進給電機(N.M)
11.5
Y軸進給電機(N.M)
11.5
X軸最大移動速度(m/min)
24
電
器
燈
具
繼電器
歐姆龍
Z軸最大移動速度(m/min)
24
交流接觸器
正泰
Y軸最大移動速度(m/min)
24
刀
架
刀架形式
排刀
工作照明燈
LED
刀位數
--
外徑、端面刀柄規格
20
外形
重量
外形尺寸
2550*1800*2000
內孔刀座直徑
25
機床重量(Kg)
約3500Kg
刀座數量
6
機床總功率
15KW
動力頭
動力頭數量
側4+端4
動力頭規格
ER25
動力頭電機功率
1.8KW
動力頭最高轉速
3000
-
在 LC-36 數控車床的基礎上安裝Y軸側3動力頭實現 6-8排刀3側銑的車鐵復合功能，廣泛應用于側邊需要打孔、攻絲、銑槽等工件加工，由于一次裝夾完成克服了次裝夾誤差。
- LC-36Y小車銑復合數控機床
-
車銑復合（Y軸4+4）系列數控車床操作靈活、排屑方便，加大型設計適合復雜工藝配件、連續切削、快速加工。適用于復雜工件、高精度、高剛性及高光表面加工要求。45°斜床身設計，X軸行程加大型設計。可保持長久的高精度和優等的表面光潔度，大拖板和刀架斜置，機床操作和排屑方便。
- 車銑復合（Y軸4+4）系列數控車床
-
46Y4+4車銑復合數控機床是既可以完成數控車床和加工中心兩種設備復雜加工工藝的設備，是佛山微控新開發生產的高速高精斜軌數控車床。
- 46Y4+4車銑復合數控機床
-
小車銑復合數控機床是佛山微控科技在 LC-36 數控車床的基礎上安裝 Y 軸側 3 動力頭實現 6-8 排刀 3 側銑的車銑復合功能，廣泛應用于側邊需要打孔、攻絲、銑槽等工件加工，由于一次裝夾完成克服了二次裝夾誤差，同時由于加工工序合并加工時間增長所以更適用于一人管多機，節省人工，提高了自動化和加工精度。適用于 35mm 以內棒料和 100mm 以內的粒料加工。
- 小車銑復合數控機床
