什么是數控車床編程中的編程零點與坐標系?今天數控車床廠家?guī)懔私庀逻@些數控車床加工中常常遇到的問題?數控車床可以提供很高的切削速度，但這僅僅是滿足高效加工的一個要素，因?yàn)樗€受刀具、機床剛度和數控功能等因素的制約，單一的高速度并不能充分表現加工的高功率。

　　什么是編程零點?數控車床的編程零點是編程坐標系的零點，即是程序零點。一般對于簡單零件，工件零點就是編程零點。即編程坐標系就是工件坐標系。因此，編程尺寸按工件坐標系中的尺寸確定。而對于形狀特別復雜的零件，需要幾個程序或子程序。為了編程方便和減少許多坐標值的計算，編程零點就不一定設在工件零點上，而設在便于程序編制的位置。

　　那么什么又是數控車床的坐標系呢?

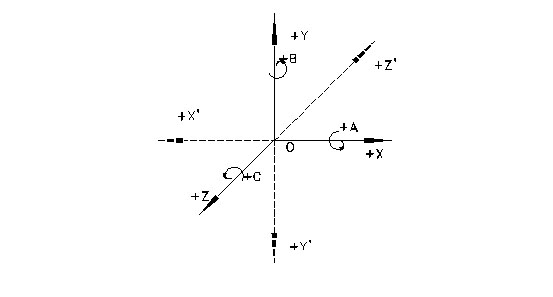

　　(1)機床坐標系是機床上固有的坐標系，它用于確定被加工零件在機床中的坐標、機床運動部件的特殊位置(如換刀點、參考點)以及運動范圍(如行程范圍、保護區)等。數控機床采用ISO統一標準右手直角笛卡兒坐標系。機床坐標軸的命名方法如下圖所示，三個坐標軸互相垂直，其中三個手指所指的方向分別為X軸、Y軸和Z軸的 正方向。此外，當機床運動多于X、Y、Z三個坐標時，則用U、V、W表示平行于X、Y、Z軸的第二組直線運動坐標，如果還有第三組直線運動，則分別命名為P、Q、R。用A、B、C分別表示繞X、Y、Z軸的旋轉運動，其轉動的正方向用右手螺旋定則，第二組回轉運動，可命名為D、E。

　　在編程時，為了編程的方便和統一，不論在加工中是刀具移動，還是被加工工件移動，一般都假定工件相對靜止不動，而刀具在移動，并同時規定刀具遠離工件的方向作為坐標的正方向。如果把刀具看作相對靜止不動，工件移動，那么，坐標軸的符號右上角應加標注記(’)，如X’、Y’、Z’等。標準規定：數控機床的主軸與機床坐標系的Z軸重合或平行。各種數控機床的坐標系見有關的標準規定。所以小型數控車床在加工的時候特別注意這些問題

　　(2) 機床零點與參考點

　　機床坐標系的原點稱為機床零點。機床零點是機床上的一個固定點，由機床制造廠確定。它是其它所有坐標系，如工件坐標系、編程坐標系以及機床參考點的基準點。

　　數控車床的零點一般設在主軸前端面的中心，坐標系是從機床零點開始建立的X、Z軸二維坐標系。Z軸與主軸平行，為縱向進給方向;X軸與主軸垂直，為橫向進給刀方向?！　?shù)控銑床的零點位置，各生產廠家不一致。有的設在機床工作臺中心，有的設在進給行程范圍的終點。

　　數控機床的參考點是用于對機床工作臺(或滑板)與刀具相對運動的增量測量系統進行定標和控制的點。參考點的位置是由每個運動軸上的擋鐵和限位開關精確的預先確定好的。因此，參考點對機床零點的坐標是一個固定的已知數。在增量(或相對)測量系統中，數控機床加工零件的過程為：首先接通機床總開關和控制系統開關，然后機床從任一位置返回參考點，擋鐵打開參考點開關，測量系統置零，即標定了測量系統。之后，刀具在移動過程中，屏幕隨時顯示刀具的實際位置。裝有絕對測量系統的機床，由于具有坐標軸的精確坐標值，并能隨時讀出，故不需要參考點。絕大多數數控機床采用增量式測量系統，需要返回參考點。

　　(3) 工件坐標系與工件零點

　　編程尺寸都按工件坐標系中的尺寸確定。工件坐標系是用于確定工件幾何圖形上各幾何要素(點、直線、圓弧等)的位置而建立的坐標系，工件坐標系的原點即是工件零點。選擇工件零點的原則是便于將工件圖的尺寸方便地轉化為編程的坐標值和提高加工精度，故一般選在工件圖樣的尺寸基準上，能使工件方便地裝卡、測量和檢驗的位置，尺寸精度和粗糙度要求比較高的工件表面上，對稱幾何圖形的對稱中心上。車削工件零點一般放在工件的右端面或左端面，且與主軸中心線重合的地方。銑削工件零點一般設在工件外輪廓的基一角上，進刀深度方向的工件零點大多取在工件表面。

　　(4) 絕對尺寸與增量尺寸

　　零件圖上尺寸的標注分為兩類：絕對尺寸和增量尺寸。絕對尺寸標注的零件尺寸，是從工件坐標系的原點進行標注的(即坐標值);增量尺寸標注某點零件尺寸，是相對它前一點的位置增量進行標注的，即零件上后一點的位置是前一點為零點進行標注的。當對零件的輪廓加工進行編程時要將圖紙上的尺寸換算成點的坐標值。如果選用的工件零點、編程零點位置不同，采用的尺寸標注方式不同(絕對尺寸或增量尺寸)，其點的坐標值也不同
